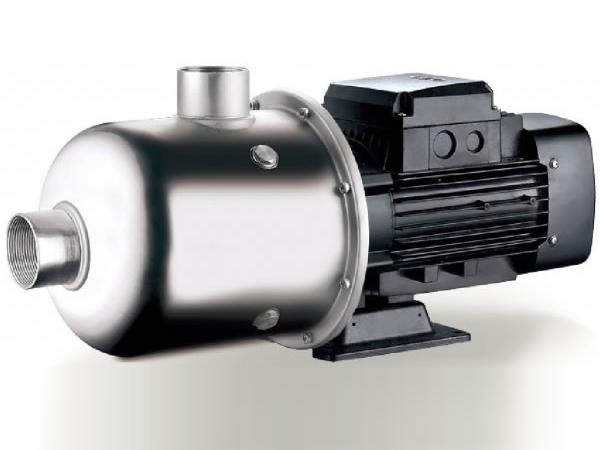

مضخة أفقية متعددة المراحل فولاذية مقاومة للصدأ، EDH (4)
التطبيقات
- إنها مطبقة لتوريد مياه المنازل، دعم الآلات، تنظيم ضغط الأنابيب، تسقية الحدائق، ري مشاتل الخضروات، حقل الأسماك وتربية الدواجن، الإستخدام الصناعي والتعدين، توريد الماء ومشاريع تصريف مياه المجاري والمباني العالية، مكيفات الهواء المركزية ونظام تدوير التسخيني المركزي وغير ذلك.
المضخة
- عمود AISI 304
- درجة حرارة السائل القصوى: +85℃
- الإرتفاع العمودي: يصل حتى 1000m
- الشفط الأقصى: 8m
- ضغط المنفذ الأقصى: محدود بأقصى ضغط للعملية
المحرك
- محرك مع ملف نحاسي
- حامي حراري مدمج لمحرك بمرحلة أحادية
- فئة العزل: F
- فئة الحماية: IP44
درجة حرارة الجو المحيط القصوى: +40℃

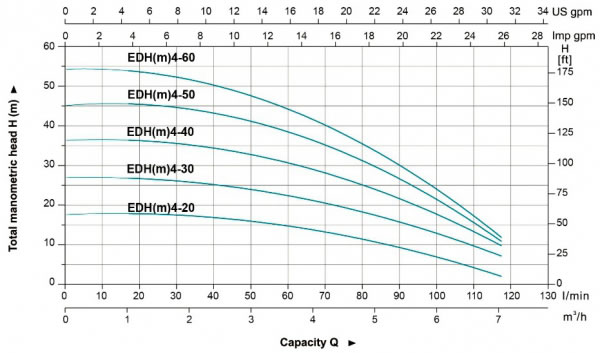

| الموديل | الطاقة | Q(m³/h) | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | ||
| مرحلة أحادية | مرحلة ثلاثية | KW | HP | Q(l/min) | 0 | 17 | 33 | 50 | 67 | 83 | 100 | 117 |
| EDH4-20 | 0.55 | 0.75 | H (m) | 19 | 18.3 | 17.2 | 16.1 | 14.3 | 11.3 | 6.3 | 2.3 | |
| EDH4-30 | 0.55 | 0.75 | 28.3 | 27.7 | 26.4 | 24.6 | 22.1 | 18.8 | 13.5 | 7.3 | ||
| EDH4-40 | 0.7 | 1 | 39.2 | 36.1 | 35.2 | 32.9 | 39.9 | 24.7 | 18.6 | 9.2 | ||
| EDH4-50 | 1.1 | 1.5 | 48.7 | 46.5 | 45 | 42.5 | 37 | 31.8 | 21.8 | 10 | ||
| EDH4-60 | 1.1 | 1.5 | 59 | 55.5 | 53 | 47 | 42.5 | 35 | 23 | 12 | ||

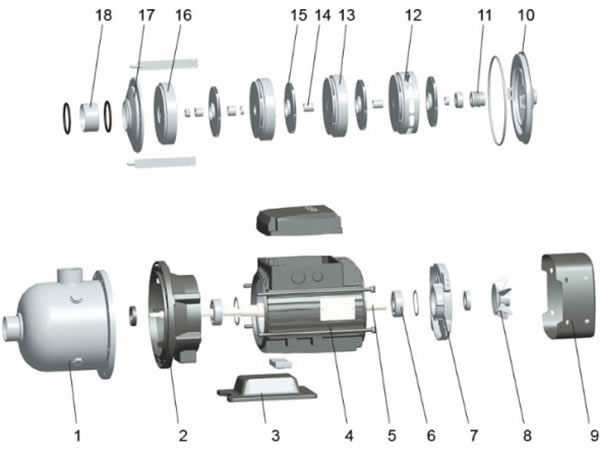

| الرقم | الجزء | المواد |
| 1 | جسم المضخة | AISI 304/AISI 316 |
| 2 | داعمة | ZL 102 |
| 3 | صفيح سفلي | سبيك الحديد |
| 4 | الجزء الساكن | |
| 5 | الدوار | |
| 6 | البيرنج | |
| 7 | غطاء خلفي | ZL 102 |
| 8 | مروحة | PP |
| 9 | غطاء المروحة | 08F |
| 10 | غطاء الدعامة | AISI 304 |
| 11 | قفل ميكانيكي | كربون / سيراميك |
| 12 | ناشر 3 | AISI 304 |
| 13 | ناشر 2 | AISI 304 |
| 14 | أنبوب معدني | AISI 304 |
| 15 | ضاغط | AISI 304 |
| 16 | فاصل دفعي | AISI 304 |
| 17 | صفيحة ضغط | AISI 304 |
| 18 | ناشرة 1 | AISI 304 |
