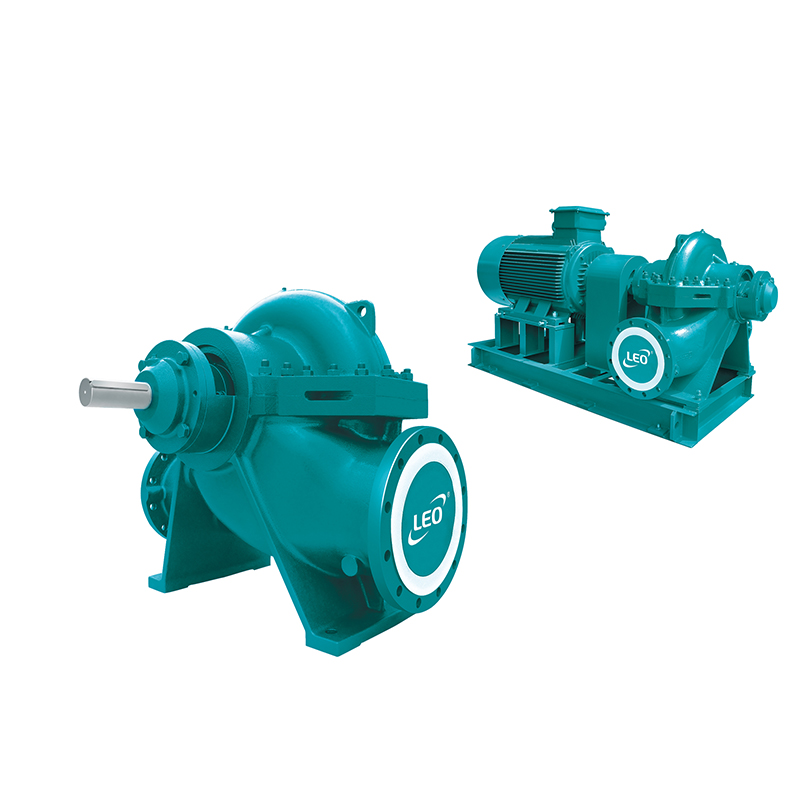

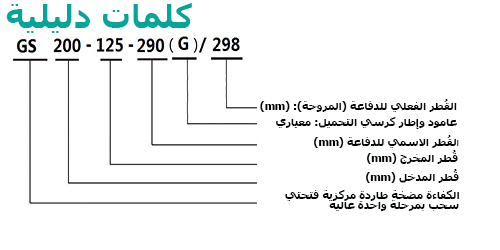

مضخة طاردة مركزية ذات فتحتين سحب بمرحلة واحدة
التطبيق
- سحب المياه النظيفة أو السوائل المشابهه للماء.
- إمدادات المياه وأنظمة الصرف الصحي وأنظمة التبريد في مصانع الفولاذ والبتروكيماويات ومصانع الطاقة الحرارية والمناجم وغيرها.
- إمدادات المياه للمشاريع المدنية وأنظمة التدفئة وأنظمة الري وتحزين المياه.
شروط تشغيل المضخة
-أقصى ارتفاع الضخ: 190 m
-أقصى تدفق: 3780 m3/h (1050 1/s)
-الرقم الهيدروجيني للسائل: 6 ~ 9
-درجة حرارة السائل القصوى: 80°c
-مدخل المضخة: 125 – 500 mm، المخرج: 80 – 400 mm
-السرعة: 1480/2980 rpm للتردد 50Hz، 1780/3580 rpm للتردد 60Hz
-أقصى ضغط تشغيل: 16 بار معياري (HT200 غلاف المضخة)، متوفر 24 بار حسب الطلب (QT400-18 غلاف المضخة)
غلاف المضخة
- تم تصميم حجرة المياء بشكل دائرة بكفاءة عالية.
- غرفة الماء حلزونية مزدوجة لتوازن القوة القطرية، مع مزايا عدم الدوران في السحب.
- وضع تشغيل مستقر بصوت هادئ وبدون تجويف.
- مع ريش مدعمة تُكسبها صلابة قوية.
رولمان بلي/ كرسي تحميل
تم إعتماد قُطر قصير موسع من أجل تشغيل مستقر لفترة طويلة.
المعايير
- المضخة : GB/T5657-95, Q/FZEF 001-2014
- الفلنجة: DIN2501 PN16, GB/T172416 PN16
- السدادة الميكانيكية (مانع التسرب): DIN24960
الدفاعة (مروحة)
تم تصميم الدفاعة المغلقة حسب نظرية التدفق ثلاثي الأبعاد وحساب CFO والمحاكاة والتي أكسبتها خاصية الكفاءة العالية، ومجموعة واسعة وأداء التجويف جيدة. كما أنها مزودة بدفاعة أعيد تشكيلها حيث تحتوي على قالب معدني واسع المدى وآلة رقمية وغلاف مضبوط.
مانع التسريب
- تُستخدم موانع التسرب الميكانيكي والحشوات من أجل السد بإحكام ومنع أي تسرب في المضخة.
- أبعاد السدادة الميكانيكية متوافقة مع معايير DIN24960
- مزودة بتقنية مدمجة لتشحيم موانع التسريب
عمود الإدارة
- عمود مقفل بإحكام، لا يحتك بالسائل ولا يتآكل.
- يتمتع بعمر طويل في الخدمة.

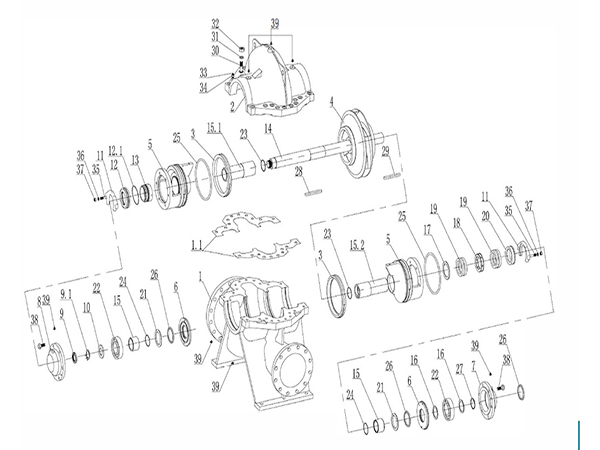

| الرقم | الجزء | المواد | |||
| 01 | جسم المضخة | HT 200 | 19 | صندوق الحشوة | غرافيت |
| QT400-18 | |||||
| 01.1 | الحشوات المانعة للتسرب | Asbe stos مطاط | 20 | غطاء صندوق الحشوة | HT 200 |
| 02 | غطاء المضخة | HT 200 | 21 | حلقة ضد الماء | NBR |
| QT400-18 | |||||
| 03 | حلقة مانعة للتسريب | HT 250 | 22 | رولمان البلي | NTN/NSK |
| 04 | دفاعة | H65 | 23 | حلقة O | VITON |
| QSn4-8 | |||||
| HT 200 | |||||
| 05 | دعامة منع التسرب | H65 | 24 | حلقة O | VITON |
| QSn4-8 | |||||
| HT 200 | |||||
| 06 | غلاف كرسي التحميل | HT 200 | 25 | حلقة O | VITON |
| 07 | غطاء كرسي التحميل | HT 200 | 26 | مانع تسرب الزيت | Wool |
| 08 | غطاء كرسي التحميل | HT 200 | 27 | سوبارو حشوة | 65Mn |
| 09 | صامولة ضبط | 35# فولاذ | 28 | مفتاح | 45# فولاذ |
| 09.1 | حلقة (حشوة رقيقة) | 35# فولاذ | 29 | مفتاح | 45# فولاذ |
| 10 | حاجز | 45# فولاذ | 30 | برغي | 35# فولاذ |
| 11 | حاجز مانع للتسرب | QT400-18 | 30 | برغي | 35# فولاذ |
| 12 | حشوة مانع التسرب | HT 200 | 31 | رداد زنبرك | 65Mn |
| 12.1 | حلقة O | VITON | 32 | صامولة، عزقة | 35# فولاذ |
| 13 | سدادة مانعة التسرب الميكانيكية | ASF | 33 | دبوس | 35# فولاذ |
| 14 | عمود الإدارة | #45 فولاذ | 34 | صمولة | 35# فولاذ |
| 2CR13 | |||||
| AISI 304 | |||||
| AISI 316 | |||||
| 15 | جلبة عمود قصيرة | 2CR13 | 35 | برغي | 35# فولاذ |
| 15.1 | جلبة | #45 فولاذ | 36 | حلقة معدنية | 35# فولاذ |
| 2CR13 | |||||
| AISI 304 | |||||
| AISI 316 | |||||
| 15.2 | جلبة الحشو | #45 فولاذ | 37 | صامولة | 35# فولاذ |
| 2CR13 | |||||
| AISI 304 | |||||
| AISI 316 | |||||
| 16 | حلقة ضغط المحمل | Q235（A） | 38 | برغي | 35# فولاذ |
| 17 | حلقة ضغط الحشوة | Q235（A） | 39 | سدادة التفريغ | Q235(A) |
| 18 | حلقة الحشو | Q235（A） |
