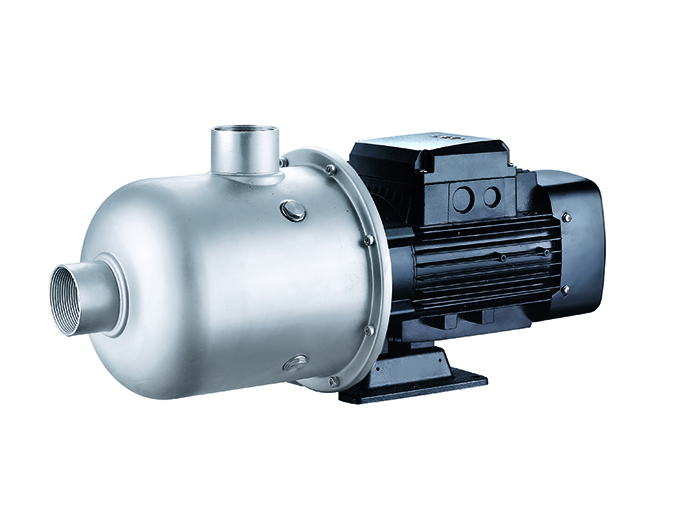

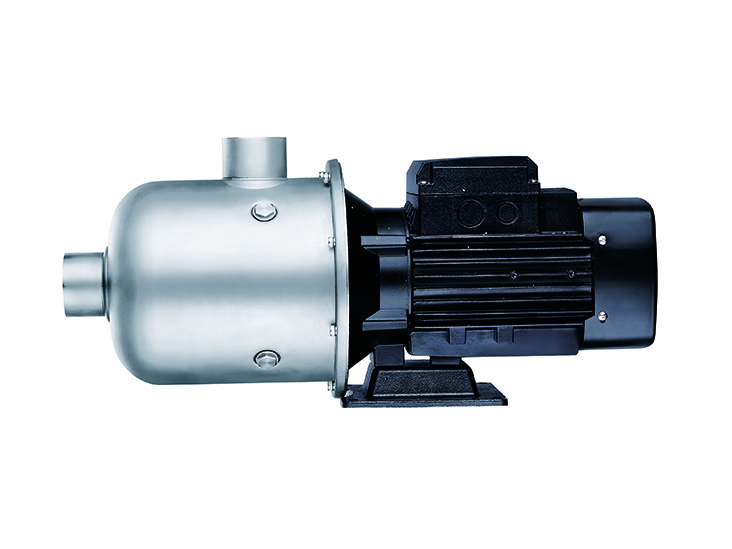

مضخة طاردة مركزية أفقية ستانلس ستيل EDH
الإستخدامات
إن المضخة الطاردة المركزية الأفقية ستانلس ستيل ECH مناسبة لتزويد الأسر بالماء ودعم المعدات وتعديل الضغط للأنابيب
وتسقية الحدائق وتسقية دفيئات الخضروات وتربية الأسماك والدواجن وفي الصناعة والتعدين وتزويد المياه وتصريفها لناطحات السحاب ومكيفات الهواء المركزية وأنظمة التزويد الحراري المركزي.
مميزات المضخة الطاردة المركزية الأفقية ستانلس ستيل EDH
- عمود الإدارة AISI 304
- أقصى درجة حرارة للسوائل: +85℃
- أقصى إرتفاع عن سطح البحر:: يصل إلى 1000م
- أقصى سحب: 8م
- أقصى ضغط للمدخل: محدد بأقصى ضغط للتشغيل
مميزات المضخة الطاردة المركزية أفقية ستانلس ستيل EDH
- محرك بملف نحاسي
- مدمج بواقي حراري لمحرك أحادي المرحلة
- صنف العزل: F
- صنف الحماية: IP44
- اقصى درجة حرارة محيطة: +40
المواصفات التقنية للمضخة الطاردة المركزية الأفقية ستانلس ستيل EDH2
| النموذج |
الطاقة |
Q(m³/h) |
0 |
0.5 |
1 |
1.5 |
2 |
2.5 |
3 |
3.5 |
4 |
|
| أحادي المرحلة |
ثلاثي المرحلة |
KW |
HP |
Q(l/min) |
0 |
8.3 |
16.7 |
25 |
33.3 |
41.7 |
50 |
58.3 |
66.7 |
|
| EDHm2-20 |
EDH2-20 |
0.37 |
0.5 |
H (m) |
17.5 |
16.7 |
16.2 |
15 |
14 |
12 |
10.6 |
8.5 |
6.5 |
|
| EDHm2-30 |
EDH2-30 |
0.37 |
0.5 |
27.5 |
26.6 |
25.6 |
23.8 |
21.3 |
19.2 |
16.1 |
12.5 |
7.2 |
|
| EDHm2-40 |
EDH2-40 |
0.55 |
0.75 |
37 |
36.2 |
35.4 |
33.2 |
30.7 |
27.6 |
22.9 |
18.4 |
12.6 |
|
| EDHm2-50 |
EDH2-50 |
0.55 |
0.75 |
48 |
44 |
42.1 |
39.5 |
35.9 |
30.8 |
25.7 |
19.6 |
13.5 |
|
| EDHm2-60 |
EDH2-60 |
0.75 |
1 |
52 |
50.8 |
49.2 |
45.6 |
41.5 |
36.2 |
30.4 |
23.4 |
14.3
|
|

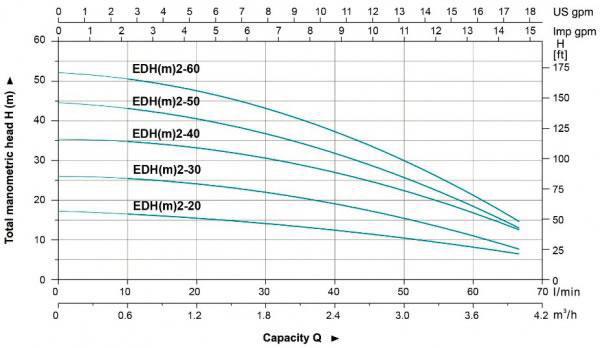

منحنيات الأداء الهيدروليكي للمضخة الطاردة المركزية الأفقية ستانلس ستيل EDH2
المواصفات التقنية للمضخة الطاردة المركزية الأفقية ستانلس ستيل EDH4
| النموذج |
الطاقة |
Q(m³/h) |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
| أحادي المرحلة |
ثلاثي المرحلة |
KW |
HP |
Q(l/min) |
0 |
17 |
33 |
50 |
67 |
83 |
100 |
117 |
|
| EDHm4-20 |
EDH4-20 |
0.55 |
0.75 |
H (m) |
19 |
18.3 |
17.2 |
16.1 |
14.3 |
11.3 |
6.3 |
2.3 |
|
| EDHm4-30 |
EDH4-30 |
0.55 |
0.75 |
28.3 |
27.7 |
26.4 |
24.6 |
22.1 |
18.8 |
13.5 |
7.3 |
|
| EDHm4-40 |
EDH4-40 |
0.7 |
1 |
39.2 |
36.1 |
35.2 |
32.9 |
39.9 |
24.7 |
18.6 |
9.2 |
|
| EDHm4-50 |
EDH4-50 |
1.1 |
1.5 |
48.7 |
46.5 |
45 |
42.5 |
37 |
31.8 |
21.8 |
10 |
|
| EDHm4-60 |
EDH4-60 |
1.1 |
1.5 |
59 |
55.5 |
53 |
47 |
42.5 |
35 |
23 |
12
|
|

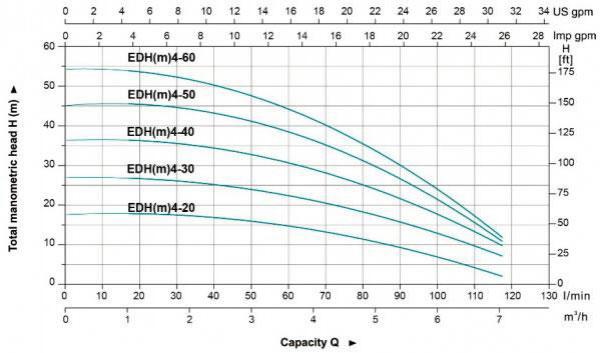

منحنيات الاداء الهيدروليكي للمضخة الطاردة المركزية الأفقية ستانلس ستيل EDH4
الموصفات التقنية للمضخة الطاردة المركزية الأفقية ستانلس ستيل EDH10
| النموذج |
الطاقة |
Q(m³/h) |
0 |
2 |
4 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
| أحادي المرحلة KW |
KW |
HP |
Q(l/min) |
0 |
33 |
67 |
100 |
117 |
133 |
150 |
167 |
183 |
200 |
217 |
233 |
|
| EDH(m)10-10 |
0.75 |
1 |
H (m) |
9.4 |
9.6 |
9.5 |
9.1 |
8.7 |
8.3 |
7.8 |
7.1 |
6.4 |
5.4 |
4.4 |
3.1 |
|
| EDH(m)10-20 |
19.2 |
18.8 |
18.7 |
17.9 |
17.1 |
16.3 |
15.3 |
13.9 |
12.4 |
10.7 |
8.4 |
6.2 |
|
| EDH(m)10-30 |
1.1 |
1.5 |
28.5 |
28.7 |
28.7 |
27.5 |
26.5 |
25.2 |
23.6 |
21.7 |
19.3 |
17 |
14 |
10 |
|
| EDH(m)10-40 |
1.5 |
2 |
37 |
39.9 |
40.1 |
38.7 |
37.2 |
35.9 |
33.9 |
31.6 |
28.7 |
24.9 |
19.7 |
15.9 |
|
| EDH(m)10-50 |
2.2 |
3 |
48.3 |
48.8 |
49.3 |
47.2 |
45.4 |
43.6 |
41 |
38.2 |
34.2 |
30 |
24.5 |
18
|
|

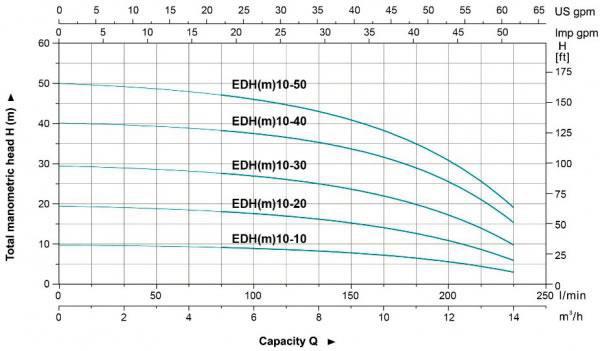

منحنيات الاداء الهيدروليكي للمضخة الطاردة المركزية الأفقية ستانلس ستيل EDH10
المواصفات التقنية للمضخة الطاردة المركزية الأفقية ستانلس ستيل EDG15
| النموذج |
الطاقة |
Q(m³/h) |
0 |
3 |
6 |
9 |
11 |
13 |
15 |
17 |
19 |
22 |
25 |
28 |
|
| أحادي المرحلة |
KW |
HP |
Q(l/min) |
0 |
50 |
100 |
150 |
183 |
217 |
250 |
283 |
317 |
367 |
417 |
467 |
|
| EDH(m)15-10 |
1.1 |
1.5 |
H (m) |
13.6 |
12.7 |
12.5 |
11.6 |
11 |
10.4 |
9.7 |
9.1 |
8.5 |
7.7 |
5.9 |
4.8 |
|
| EDH(m)15-20 |
2.2 |
3 |
28 |
27.3 |
26.4 |
25.4 |
24.5 |
23.4 |
22.2 |
21.1 |
19.7 |
17.4 |
15 |
12 |
|
| EDH15-30 |
3 |
4 |
41.6 |
40.6 |
39.7 |
38.4 |
37.2 |
35.8 |
34.1 |
32.3 |
30.2 |
26.6 |
22.8 |
18.8
|
|

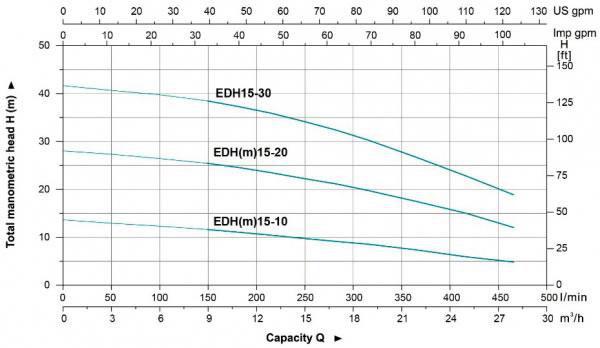

منحنيات الأداء الهيدروليكي للمضخة الطاردة المركزية الأفقية ستانلس ستيل
المواصفات التقنية للمضخة الطاردة المركزية الأفقية ستانلس ستيل EDH20
| النموذج |
االطاقة |
Q(m³/h) |
0 |
3 |
6 |
9 |
12 |
15 |
18 |
20 |
22 |
25 |
28 |
31 |
|
| أحادي المرحلة |
KW |
HP |
Q(l/min) |
0 |
50 |
100 |
150 |
200 |
250 |
300 |
333 |
367 |
417 |
467 |
517 |
|
| EDH(m)20-10 |
1.1 |
1.5 |
H (m) |
14.1 |
13.5 |
13.1 |
12.6 |
11.9 |
11.2 |
10.2 |
9.8 |
8.7 |
8 |
6.8 |
5.2 |
|
| EDH(m)20-20 |
2.2 |
3 |
28.1 |
28 |
27.2 |
26.5 |
25.7 |
24.5 |
23.1 |
22 |
20.8 |
18.5 |
15.9 |
13.2 |
|
| EDH20-30 |
4 |
5.5 |
42.6 |
42.2 |
41.5 |
41.2 |
40.3 |
38.9 |
36.9 |
35.3 |
33.2 |
30.1 |
26.3 |
22
|
|

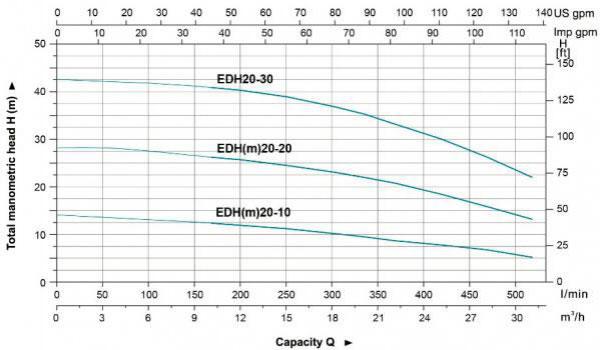

منحنيات الأداء الهيدروليكي للمضخة الطاردة المركزية الأفقية ستانلس ستيل EDH20

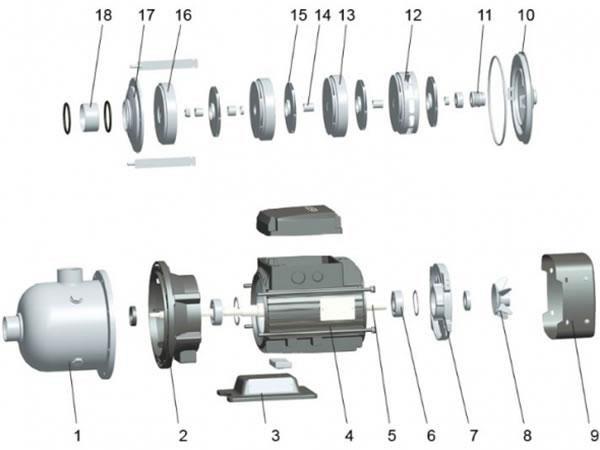

جدول المواد
| No. |
الجزء |
المادة |
| 1 |
هيكل المضخة |
AISI 304/AISI 316 |
| 2 |
الداعم |
ZL 102 |
| 3 |
الصفيحة السفلية |
حديد الصب |
| 4 |
الجزء الساكن |
|
| 5 |
الدوار |
|
| 6 |
كرسي التحميل |
|
| 7 |
الغطاء الخلفي |
ZL 102 |
| 8 |
المروحة |
PP |
| 9 |
غطاء المروحة |
08F |
| 10 |
غطاء الدعامة |
AISI 304 |
| 11 |
مانع تسرب ميكانيكي |
كربون/سيراميك |
| 12 |
ناثر3 |
AISI 304 |
| 13 |
ناثر2 |
AISI 304 |
| 14 |
جلبة |
AISI 304 |
| 15 |
المروحة |
AISI 304 |
| 16 |
فاصل المسافة |
AISI 304 |
| 17 |
صفيحة الضغط |
AISI 304 |
| 18 |
ناثر1 |
AISI 304 |
تعتبرLEO شركة مسجلة في الصين ( شفرة حق الملكية002131)، تعتبر LEO مصنع قيادي لصناعة مضخات مركزية متعددة ذاتية التحضير ولاتقدم إلا مضخات ذو جودة ممتازة. لقد صنعت LEO ملايين المضخات المستخدمة حالياً في أكثر من 140 دولة. يمكن لمضخات المياه ستانلس ستيل المقدمة من LEO أن تتلاءم مع أي أنظمة ضخ تجارية.
