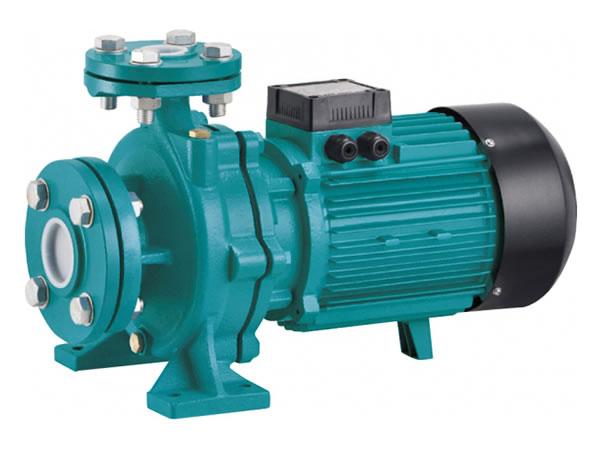

مضخة طاردة مركزية XST

مضخة طاردة مركزية XST

شروط التشغيل
- النقل: يصل حتى 220 m3/h
- الإرتفاع: حتى 95 متر
- درجة حرارة السائل: -10 إلى 85℃
- ضغط العمل الأقصى: 12 بار (PN12)
- الضاغط: AISI 304 / HT 200
- أقفال ميكانيكية مطابقة لـ DIN 24960
- تشحيم بواسطة سائل يضخ داخلياً بشكل دائري
- فلنجة مقابلة عداد متوفرة حسب الطلب

المحرك
- بناء مغلق، تهوية خارجية
- فئة العزل: F
- فئة الحماية: IP 54
- أداء في مطابقة مع CEI 2-3 (IEC 34.1)
- درجة حرارة الجو المحيط القصوى: +40℃
- حماية من التحميل الزائد

البيانات الفنية
الموديل الطاقة Q (m3/h) 0 100 150 250 300 400 450 600 700 800 900 1200 1400 1500 1800 2000 2300 3000 3500
kW HP Q(l/min) 0 6 9 15 18 24 27 36 42 48 54 72 84 90 108 120 138 180 210
32-125/07 0.75 1 H(m) 17.5 16.7 15 12 9
32-125/11 1.1 1.5 22 21 19.7 16.5 14.5 9
32-160/15 1.5 2 25.4 23.7 22.5 18.5 15.8
32-160/22 2.2 3 31 29.6 28.5 24.5 22 15
32-160/30 3 4 35 34.3 34 28 25.5 19 15
32-200/30 3 4 44.2 43 39.8 35.2 32.2 24.6 19.8
32-200/40 4 5.5 54.5 52 50 45.5 41.9 35 30.3
32-250/55 5.5 7.5 79.5 74.7 71.8 63 56 37.5
32-250/75 7.5 10 99.5 95 91.8 83 76 57.8
40-125/11 1.1 1.5 14.7 13.5 11.5 10.1 5.8
40-125/15 1.5 2 18.1 17 15 13.9 9.6 6
40-125/22 2.2 3 24.5 23.2 21.5 20.2 16 13 8.3
40-160/30 3 4 31.8 29.5 27.5 26.3 21.5 17.5
40-160/40 4 5.5 38 36 34 33 28.5 25 20.1
40-200/55 5.5 7.5 46 43.8 41.3 40.1 35 30
40-200/75 7.5 10 57 53.6 51.5 50 45 41 36.5
40-250/92 9.2 12.5 64 59 56.5 55 49.5 45 39.8
40-250/110 11 15 72 67.5 65 63.5 57.5 52.2 47
40-250/150 15 20 84.5 80 77.3 75.2 71 65 61
50-125/22 2.2 3 17 15.4 14 12.8 11.5 6.5
50-125/30 3 4 20 18.8 18 17 15.6 11
50-125/40 4 5.5 24 23.1 23 21.5 20.3 15.8 11.8
50-160/55 5.5 7.5 32 30.6 30 28 26.6 20.5 14.8
50-160/75 7.5 10 40 38 37 36 34.4 29 24 21
50-200/92 9.2 12.5 50.5 46.8 45 43 40.9 32.5 25.7
50-200/110 11 15 57.5 53.5 52 50 47.5 40 33 29
50-250/150 15 20 68.5 64 63 61.5 59 50 41
50-250/185 18.5 25 77 73.2 72 70 68 60.5 51.5 47
50-250/220 22 30 86.3 83 81.5 80.8 78.7 70 61.9 57
65-125/40 4 5.5 19 17.3 16.8 14.5 13 11.8
65-125/55 5.5 7.5 23 21.3 20.9 19 17.5 16.7 13.7
65-125/75 7.5 10 27 26 25.6 24.5 23 22.5 20 18
65-160/92 9.2 12.5 33 31.5 30 28 27.1 24 21.5
65-160/110 11 15 36 34.5 33 31.5 30.8 28 25.5
65-160/150 15 20 42 41 40 38.5 37.8 35 33 29.5
65-200/150 15 20 45.5 46 43.5 41 39.2 33
65-200/185 18.5 25 53 53.5 51.2 48.3 47 41.5
65-200/220 22 30 59 59.5 57.2 54 53 47 43.5
65-200K/185 18.5 25 41.2 42 41.2 40.6 38.2 36.5 34
65-200K/220 22 30 48 48 47.5 46 44 41
65-200K/300 30 40 59.5 59 58.5 58 56.2 54
65-250/220 22 30 62 61.5 58.2 56.5 54 49 45 75 68
65-250/300 30 40 76 75 73 71.5 69.5 64.5 61.5 54
65-250/370 37 50 90 88.3 86.5 84 83 78 75 68
80-160/110 11 15 27 27.3 26 24.5 22.5 16
80-160/150 15 20 32.8 32.5 31.3 30.2 28.5 22.1 16.7
80-160/185 18.5 25 39 38 36.8 36.7 33.8 28.8 23.5
80-200/220 22 30 48 47.5 45.5 43.5 41 32.5 24.5
80-200/300 30 45 60 59.5 58 57 54.5 47 40.5
80-250/370 37 50 71.5 70.5 67.5 65.5 61.5 49.5 38.5
80-250/450 45 61 80 80.5 78.5 76.5 73.4 63.2 51
80-250/550 55 75 92.5 93.5 91.2 89.8 86.8 77.6 68.3

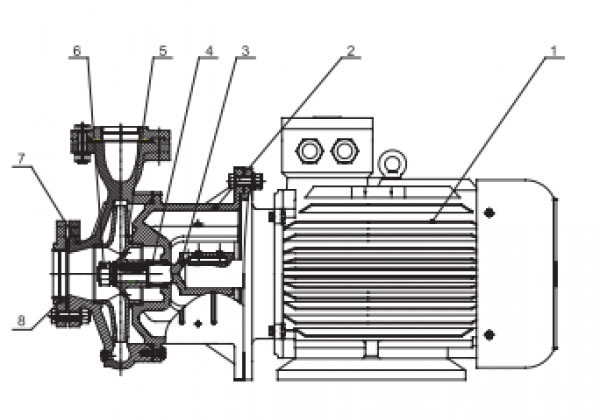

جدول المواد
الرقم الجزء المادة
1 محرك
2 داعمة HT200
3 عمود المضخة فولاذ / AISI 304
4 قفل مبكانيكي كربون/ كربيد السيليكون
5 ضاغط HT200 / فولاذ مقاوم للصدأ
6 صامولة AISI 304
7 جسم المضخة HT200
8 فلنجة HT200
