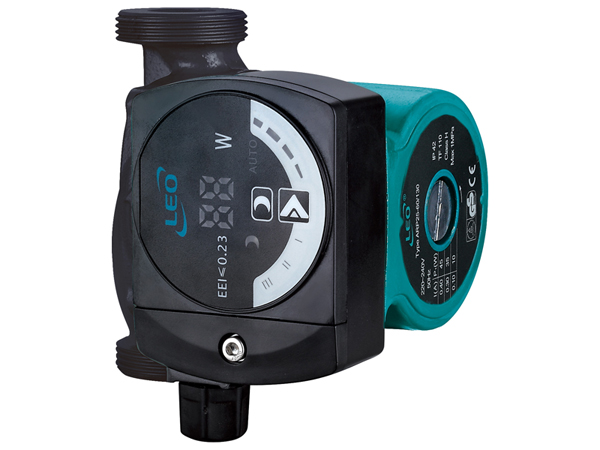

مضخة تدوير الماء الحار ARP
الإستخدامات
- تستخدم مضخة تدوير الماء الحار ARP لنقل المياه النظيفة أو أي سوائل مشابهة للمياه في الخواص الكيميائية أو الفيزيائية
- أنظمة التدفئة بتدفق متغير أو ثابت
- أنظمة التدفئة بدرجة حرارة متغيرة لأنابيب التدفق
- أنظمة التدفئة وقت التوقف الليلي
- أنظمة التدفئة بوجود ضغط تفاوتي عالي جداً للمضخة أثناء فترات تقليل طلب التدفق
- أنظمة التدفئة حيث يتطلب ضبط أتوماتيكي لقدرات متطلبات التدفق
- تعزيز الضغط لسخانات المياه
- تعزيز الضغط والدوران للمياه المحلية
المضخة
تصميم مركب مع وحدة تحكم مدمجة بشكل ممتاز
هيكل المضخة حديد الصب مقاوم للصدأ
مروحة Noryl مقاوم حراري يصل إلى 150°C
عمود إدارة من خزف الألمنيوم 99%
درجة حرارة السوائل: 2°C إلى 110°C
المحرك
نوع العزل: H
نوع الحماية: IP42
كرسي تحميل من خزف الألمنيوم 99%
ملف نحاسي
الطاقة/التردد (V/Hz): 220ـ240/50
EEI: ≤ 0.23 التي تتلائم مع التعليمات الأوروبية

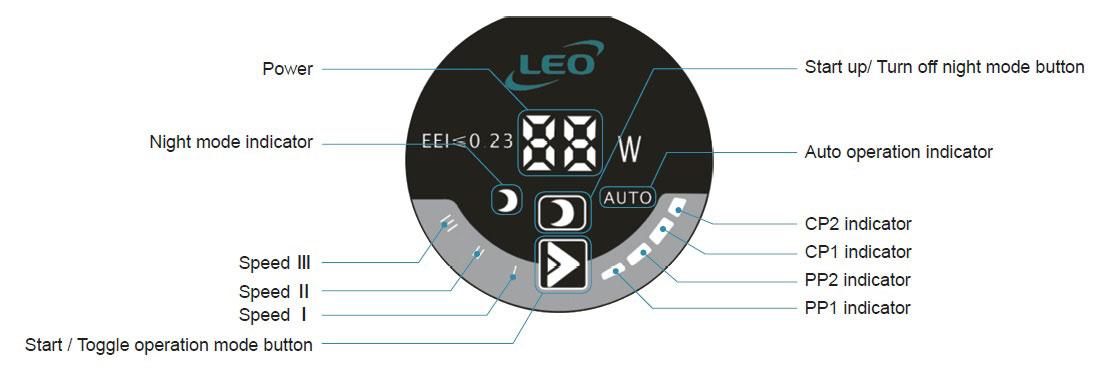

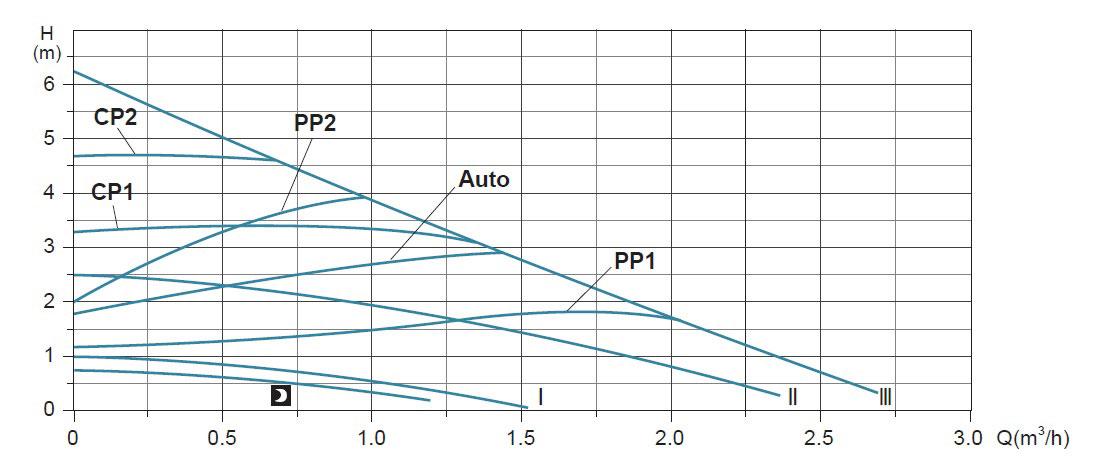

| Mode | مميزات المضخة | الوظيفة |
| Auto | منحنى الضغط التناسبي من الأقصى للأدنى | تسمح وظيفة التكييف الأتوماتيكي للمضخة بالتحكم في الأداء ضمن نطاق أداء محدد ( أي تضبط أداء المضخة لقدر النظام وإختلافات في التحميل مع مرور الوقت) |
| PP1 | منحنى الضغط التناسبي الأدنى | إن نقطة العمل للمضخة سوف تتحرك للأعلى او للأسفل على أدنى منحنى ضغط تناسبي بالإعتماد على متطلبات التدفئة في النظام. يتم تخفيض الضغط عندما ينخفض طلب التدفئة ويزيد عندما يزيد الطلب |
| PP2 | منحنى الضغط التناسبي الأقصى | إن نقطة العمل للمضخة سوف تتحرك للأعلى او للأسفل على أدنى منحنى ضغط تناسبي بالإعتماد على متطلبات التدفئة في النظام. يتم تخفيض الضغط عندما ينخفض طلب التدفئة ويزيد عندما يزيد الطلب |
| CP1 | منحنى الضغط الثابت الأقصى | إن نقطة العمل للمضخة سوف تتحرك للخارج أو للداخل لأعلى منحنى ضغط ثابت بالإعتماد على متطلبات التدفئة في النظام. يبقى الضغط ثابت بغض النظر عن متطلبات التدفئة |
| CP2 | منحنى الضغط الثابت الأدنى | إن نقطة العمل للمضخة سوف تتحرك للخارج أو للداخل لأعلى منحنى ضغط ثابت بالإعتماد على متطلبات التدفئة في النظام. يبقى الضغط ثابت بغض النظر عن متطلبات التدفئة |
| Ⅲ | سرعة Ⅲ | في سرعة Ⅲ، يتم ضبط المضخة للعمل بأقصى منحنى في ظل جميع أوضاع التشغيل. يمكن التنفيس على المضخة بضبطها لسرعة Ⅲ لفترة زمنية قصيرة. |
| Ⅱ | سرعة Ⅱ | في سرعة Ⅱ، يتم ضبط المضخة للعمل بمنحنى متوسط في ظل جميع أوضاع التشغيل. |
| Ⅰ | سرعة Ⅰ | في سرعة Ⅰ ، يتم ضبط المضخة للعمل بمنحنى أدنى في ظل جميع أوضاع التشغيل. |
| الوضع الليلي | تتغير المضخة للتوقف الليلي الأتوماتيكي، (أدنى أداء وإستهلاك طاقة) الذي يتلائم مع حالات معينة |

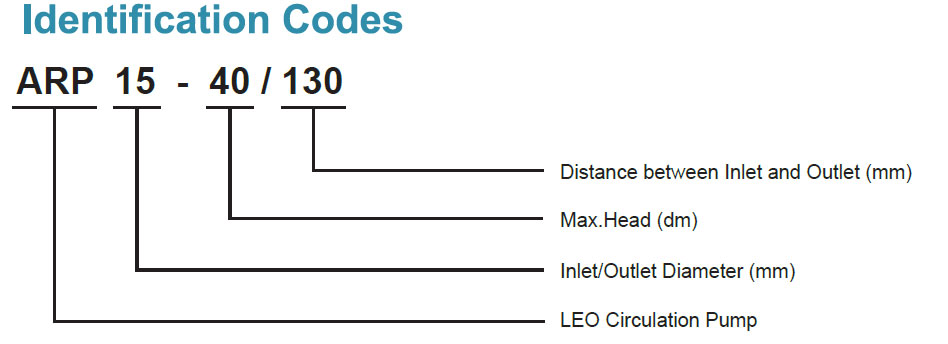

| النموذج | الجهد/التردد (V/Hz) | أقصى تدفق (m3/h) | أقصى إرتفاع للضخ (m) | الطاقة (W) | المدخل/ المخرج | حجك الأنبوب (بوصة) | EEI | الوزن الإجمالي (kg) | حجم التغليف EEI (mm) | |
| ARP15-40/130 | 220-240/50 | 2 | 4.1 | 22 | Φ15 | G1×G1 | ≤0.23 | 2.26 | 154×143×153 | |
| ARP15-50/130 | 220-240/50 | 2.3 | 5.2 | 32 | Φ15 | G1×G1 | ≤0.23 | 2.26 | 154×143×153 | |
| ARP15-60/130 | 220-240/50 | 2.6 | 6.2 | 45 | Φ15 | G1×G1 | ≤0.23 | 2.26 | 154×143×153 | |
| ARP20-40/130 | 220-240/50 | 2 | 4 | 22 | Φ20 | G1.25×G1.25 | ≤0.23 | 2.33 | 154×143×153 | |
| ARP20-50/130 | 220-240/50 | 2.3 | 5.1 | 32 | Φ20 | G1.25×G1.25 | ≤0.23 | 2.33 | 154×143×153 | |
| ARP20-60/130 | 220-240/50 | 2.6 | 6.1 | 45 | Φ20 | G1.25×G1.25 | ≤0.23 | 2.33 | 154×143×153 | |
| ARP25-40/130 | 220-240/50 | 2.1 | 4 | 22 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.39 | 154×143×153 | |
| ARP25-40/180 | 220-240/50 | 2 | 4 | 22 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.56 | 198×143×160 | |
| ARP25-50/130 | 220-240/50 | 2.3 | 5 | 32 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.39 | 154×143×153 | |
| ARP25-50/180 | 220-240/50 | 2.3 | 5 | 32 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.56 | 198×143×160 | |
| ARP25-60/130 | 220-240/50 | 2.4 | 6.1 | 45 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.39 | 154×143×153 | |
| ARP25-60/180 | 220-240/50 | 2.7 | 6 | 45 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.56 | 198×143×160 | |
| ARP32-40/180 | 220-240/50 | 2.2 | 4 | 22 | Φ32 | G2×G2 | ≤0.23 | 2.75 | 198×143×160 | |
| ARP32-50/180 | 220-240/50 | 2.5 | 5.1 | 32 | Φ32 | G2×G2 | ≤0.23 | 2.75 | 198×143×160 | |
| ARP32-60/180 | 220-240/50 | 2.8 | 6.1 | 45 | Φ32 | G2×G2 | ≤0.23 | 2.75 | 198×143×160 |

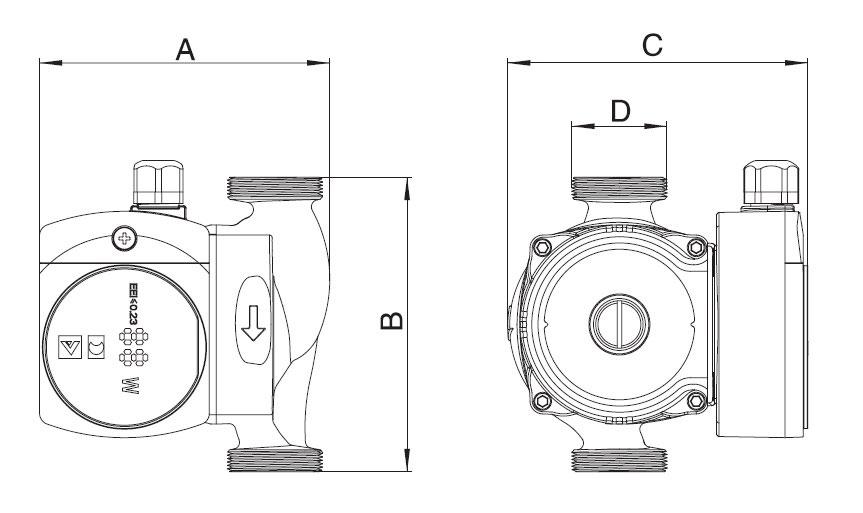

| النموذج | A (mm) |
B (mm) |
C (mm) |
D | |
| ARP15-40/130 | 130 | 130 | 135 | G1 | |
| ARP15-50/130 | 130 | 130 | 135 | G1 | |
| ARP15-60/130 | 130 | 130 | 135 | G1 | |
| ARP20-40/130 | 130 | 130 | 135 | G1.25 | |
| ARP20-50/130 | 130 | 130 | 135 | G1.25 | |
| ARP20-60/130 | 130 | 130 | 135 | G1.25 | |
| ARP25-40/130 | 130 | 130 | 135 | G1.5 | |
| ARP25-50/130 | 130 | 130 | 135 | G1.5 | |
| ARP25-60/130 | 130 | 130 | 135 | G1.5 | |
| ARP25-40/180 | 130 | 180 | 135 | G1.5 | |
| ARP25-50/180 | 130 | 180 | 135 | G1.5 | |
| ARP25-60/180 | 130 | 180 | 135 | G1.5 | |
| ARP32-40/180 | 135 | 180 | 135 | G2 | |
| ARP32-50/180 | 135 | 180 | 135 | G2 | |
| ARP32-60/180 | 135 | 180 | 135 | G2 |

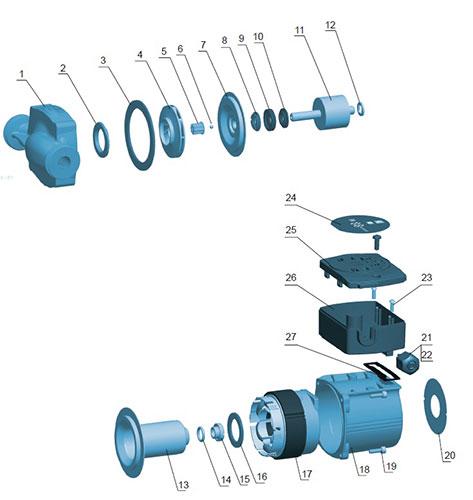

| No. | الجزء | المادة |
| 1 | هيكل المضخة | HT200/AISI304 |
| 2 | مدخل هيكل المضخة | 06Cr19Ni10 |
| 3 | حشوة الهيكل | سيليكون مطاطي |
| 4 | المروحة | PPO |
| 5 | القفل | 06Cr19Ni10 |
| 6 | كرة التوقيف | سيليكون مطاطي |
| 7 | الغطاء الداعم للمضخة | |
| 8 | كرسي تحميل دفعي | جرافيت |
| 9 | حصيرة مطاطية لكرسي التحميل الدفعي | سيليكون مطاطي |
| 10 | حصيرة ضبط كرسي التحميل | PPO-GF30 |
| 11 | الدوار | |
| 12 | حصيرة ضبط كرسي الخلفي | PPO-GF30 |
| 13 | Can brg asm | |
| 14 | حلقة-0 | مطاط |
| 15 | قابس الصرف | DZR |
| 16 | مانع تسرب Can brg asm | سيليكون مطاطي |
| 17 | الجزء الساكن للمحرك مع ملف | |
| 18 | الغطاء | ADC12 |
| 19 | البرغي | |
| 20 | لوحة الإسم | PC |
| 21 | صامولة منفذ الكابل | PA6-GF20 |
| 22 | ||
| 23 | البرغي | |
| 24 | اللاصق | PC |
| 25 | غطاء الوحدات الطرفية | |
| 26 | صندوق أطراف التوصيل | |
| 27 | مانع تسرب أطراف التوصيل |
تعتبرLEO شركة مسجلة في الصين ( شفرة حق الملكية002131)، إنها LEO مصنع قيادي لصناعة مضخات مركزية متعددة ذاتية التحضير ولاتقدم إلا مضخات ذو جودة ممتازة. لقد صنعت LEO ملايين المضخات المستخدمة حالياً في أكثر من 140 دولة. وهي توفر مضخات مياه تجارية ومضخات إعادة تدوير ومضخات دفع المياه مع حلول متخصصة. يمكن لمضخات المياه الساخنة المقدمة من LEO أن تتلاءم مع أي متطلبات ضخ تجارية.
