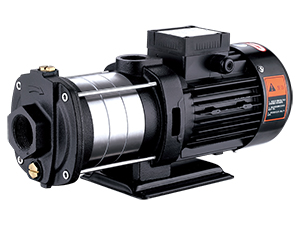

مضخة طاردة مركزية أفقية ستانلس ستيل متعددة المراحل ECH-F

التطبيقات
المضخة طاردة مركزية أفقية ستانلس ستيل متعددة المراحل ECH-F مناسبة لاستخدامها كمزود للماء في المنازل، دعم للمعدات، شبكة أنابيب تكييف الضغط، سقاية الحدائق، سقاية البيوت الزجاجية الزراعية، زراعة الأسماك وتربية الحيوانات، التطبيقات الصناعية والتعدين، تزويد الماء وامداد المياه للمباني الشاهقة، استخدمت كذلك في أنظمة التكييف المركزي وأمظمة التدفئة المركزية بالماء، الخ.

المضخة
- عمود الدوران AISI 304
- أقصى درجة حرارة للسائل: + 60 درجة مئوية
- إرتفاع الضخ: يصل إلى 1000 متر
- أقصى مسافة عمودية للسحب: 8 متر
- أقصى ضغط داخل: محدد بأقصى ضغط تشغيل
- أقصى ضغط للتشغيل: 10 بار
- قيمة الرقم الهيدروجيني PH للسائل: من 6.5 إلى 8.5

المحرك محرك IE2
- محرك بملفات نحاسية
-وحدة الحماية الحرارية الداخلية لمحرك أحادي الطور
-تصنيف العزل: F
-تصنيف الحماية: IPX4
-أقصى درجة حرارة للمحيط: + 40 درجة مئوية .

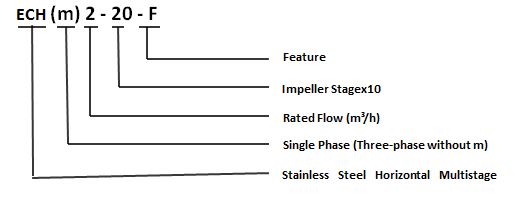

كود التعريف
البيانات التقنية
الموديل القدرة Q(m³/h) 0 0.6 1.2 1.8 2.4 3.0 3.6
kW HP Q(l/min) 0 10 20 30 40 50 60
ECH(m)2-20-F 0.37 0.5 H
(m) 		18 16 15 13 12 10 8
ECH(m)2-30-F 0.37 0.5 27 24 22 20 18 16 12
ECH(m)2-40-F 0.55 0.75 35 33 30 26 24 21 16
ECH(m)2-50-F 0.55 0.75 45 40 37 33 30 24 19
ECH(m)2-60-F 0.75 1.0 53 50 45 40 36 30 23

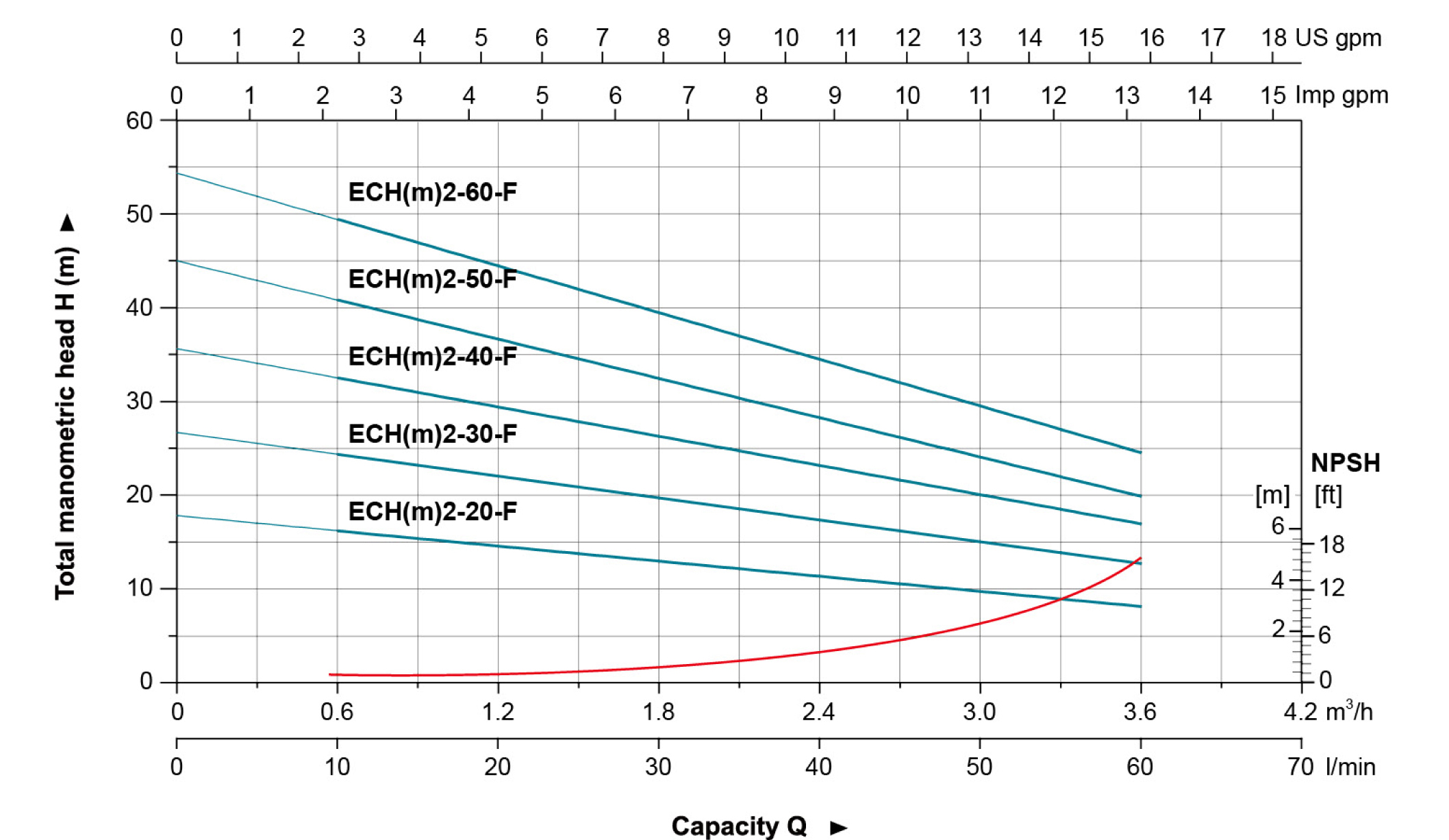

منحنى الأداء الهيدروليكي

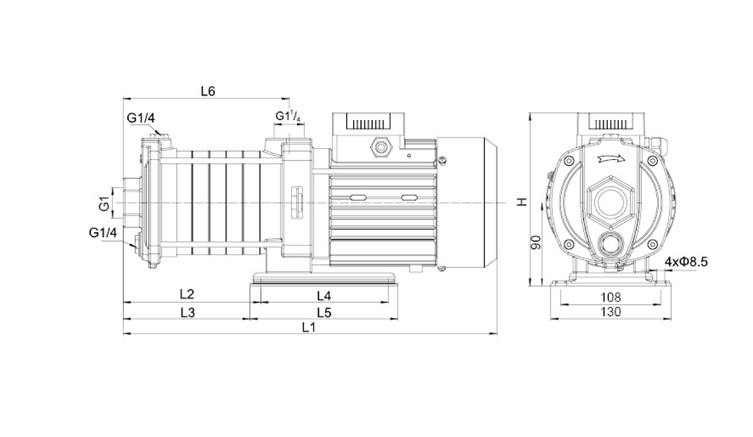

الأبعاد
الموديل L1 L2 L3 L4 L5 L6 H GW
(kg) 		LxWxH
(mm) 		الكمية
(PCS/20'TEU)
1~ 3~
ECH(m)2-20-F 333 75 64 138 160 103.5 197.5 187 12.3 400x205x240 1386
ECH(m)2-30-F 352 93.5 82.5 138 160 122 197.5 187 12.6 400x205x240 1260
ECH(m)2-40-F 370 112 101 138 160 140.5 197.5 187 13.3 400x205x240 1386
ECH(m)2-50-F 389 130.2 119.5 138 160 159 197.5 187 13.8 400x205x240 1260
ECH(m)2-60-F 407 149 138 138 160 177.5 197.5 187 14.7 400x205x240 1161
البيانات التقنية
الموديل القدرة Q(m³/h) 0 1 2 3 4 5 6 7
kW HP Q(l/min) 0 17 33 50 67 83 100 117
ECH(m)4-20-F 0.55 0.75 H
(m) 		18 17 16 15 13 12 10 8
ECH(m)4-30-F 0.55 0.75 28 27 25 23 21 19 16 13
ECH(m)4-40-F 0.75 1.0 38 36 34 32 28 26 22 17
ECH(m)4-50-F 1.1 1.5 48 46 43 40 36 33 28 21
ECH(m)4-60-F 1.1 1.5 58 55 52 48 43 39 33 26

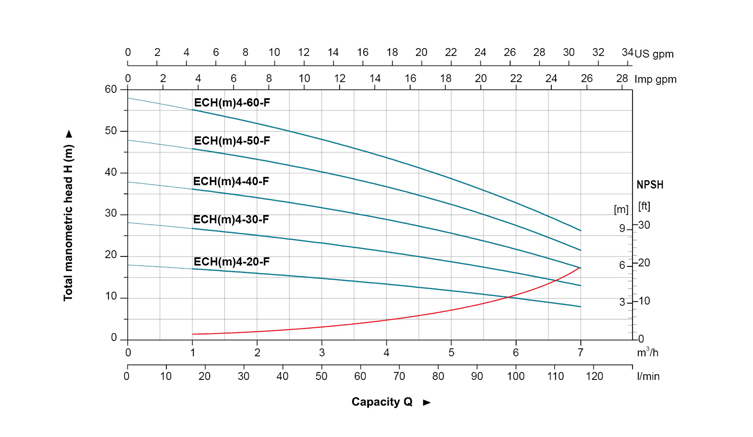

منحنى الأداء الهيدروليكي

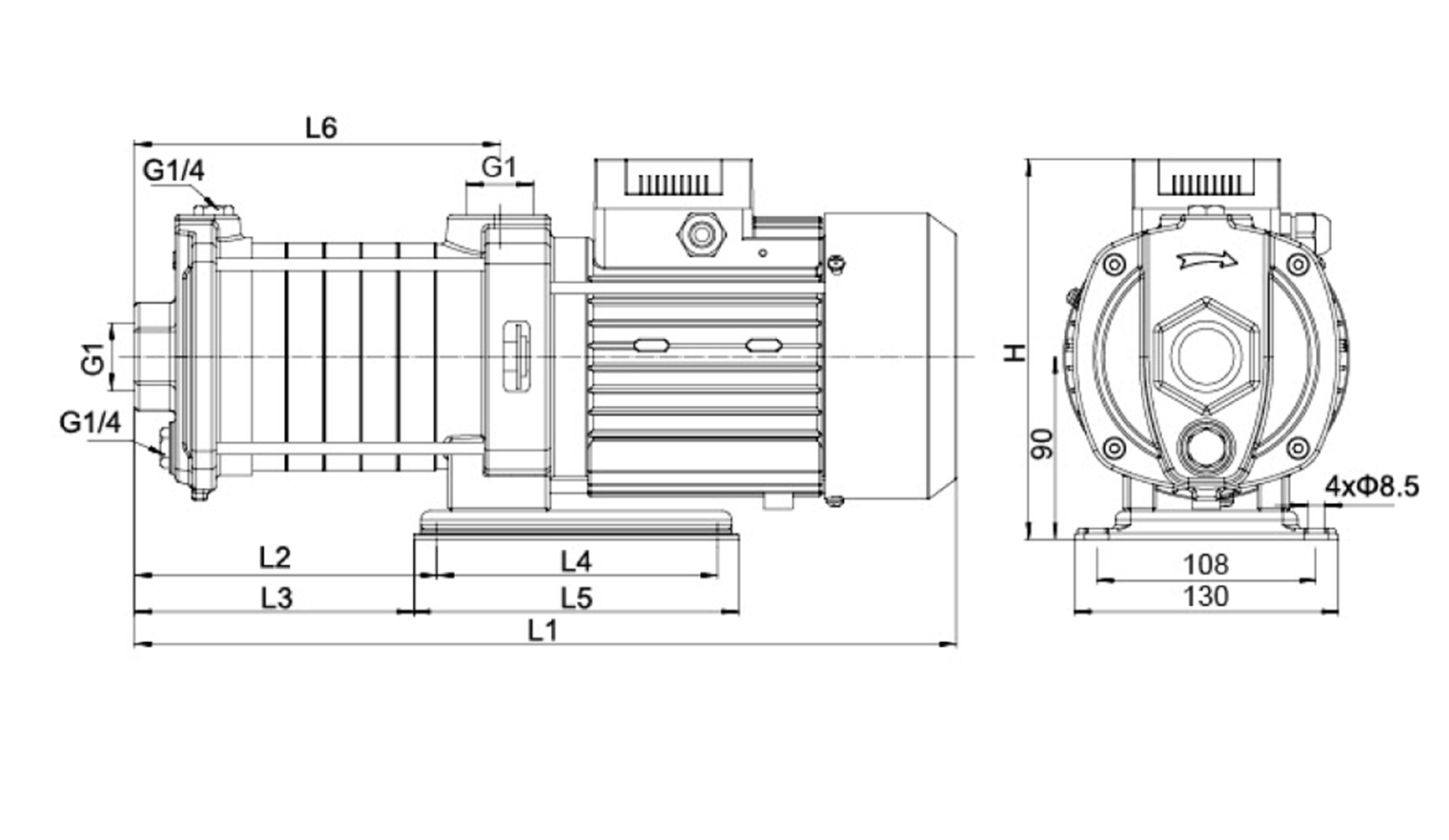

الأبعاد
الموديل L1 L2 L3 L4 L5 L6 H GW
(kg) 		LxWxH
(mm) 		الكمية
(PCS/20'TEU)
1~ 3~
ECH(m)4-20-F 342 85.5 74.5 138 160 114 197.5 187 12.8 400x205x240 1386
ECH(m)4-30-F 370 113 102 138 160 141.5 197.5 187 13 400x205x240 1386
ECH(m)4-40-F 398 140.5 129.5 138 160 169 197.5 187 14.9 400x205x240 1260
ECH(m)4-50-F 426 168 157 138 160 196.5 197.5 187 15.7 400x205x240 1260
ECH(m)4-60-F 453 195.5 184.5 138 160 224 197.5 187 15.9 400x205x240 1161
البيانات التقنية
الموديل القدرة Q(m³/h) 0 2 4 6 7 8 9 10 11 12
kW HP Q(l/min) 0 33 67 100 117 133 150 167 183 200
ECH(m)10-10-F 0.75 1.0 H
(m) 		10.1 9.8 9.6 9.1 8.7 8.2 7.7 6.8 5.8 -
ECH(m)10-20-F 0.75 1.0 19.5 19 18.7 17.9 17.1 16.3 15.3 14 12.5 10.6
ECH(m)10-30-F 1.1 1.5 29.3 28.6 28.3 27.1 26.3 24.9 23.4 21.4 19.3 16.9
ECH(m)10-40-F 1.5 2 38.1 39.6 39.8 38.6 37.6 35.9 33.9 31.2 28.2 24.6
ECH(m)10-50-F 2.2 3.0 49.9 49.2 49.1 47.8 46.4 44.4 42.2 39.5 35.9 31.1

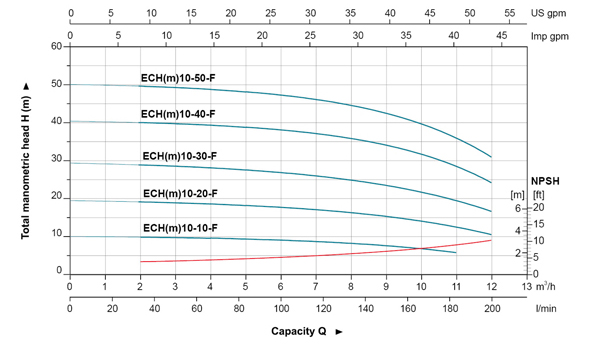

منحنى الأداء الهيدروليكي

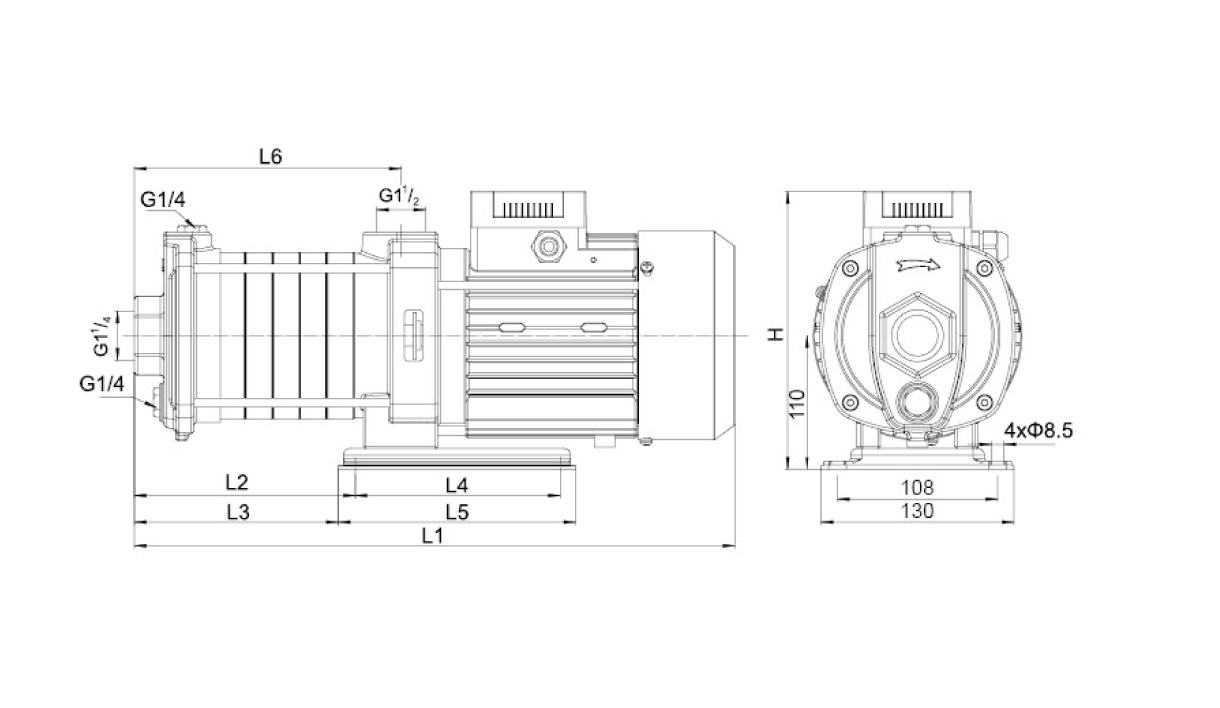

الأبعاد
الموديل L1 L2 L3 L4 L5 L6 H GW
(kg) 		LxWxH
(mm) 		الكمية
(PCS/20'TEU)
1~ 3~
ECH(m)10-10-F 389 122 111 138 160 120 232.5 226 21.5 435x275x310 896
ECH(m)10-20-F 398 122 111 138 160 120 232.5 226 21.9 435x275x310 896
ECH(m)10-30-F 428 152 141 138 160 150 232.5 226 24.3 465x275x310 756
ECH(m)10-40-F 530 194 183 138 160 187 236 230 26.1 575x275x310 686
ECH(m)10-50-F 560 224 213 138 160 217 242 230 30.4 605x275x310 637
البيانات التقنية
الموديل القدرة Q(m³/h) 0 3 6 9 12 15 18 21
kW HP Q(l/min) 0 50 100 150 200 250 300 350
ECH(m)15-10-F 1.1 1.5 H
(m) 		13.9 13.5 13.1 12.4 11.6 10.6 9.4 8.2
ECH(m)15-20-F 2.2 3.0 27.8 27.5 26.7 25.6 24.1 22.7 21.1 18.8
ECH15-30-F 3.0 4.0 42.1 40.9 39.8 38.7 36.9 34.9 31.9 28.5
ECH15-40-F 4.0 5.0 55.5 54.3 52.8 51.8 49.7 46.8 42.9 38.3

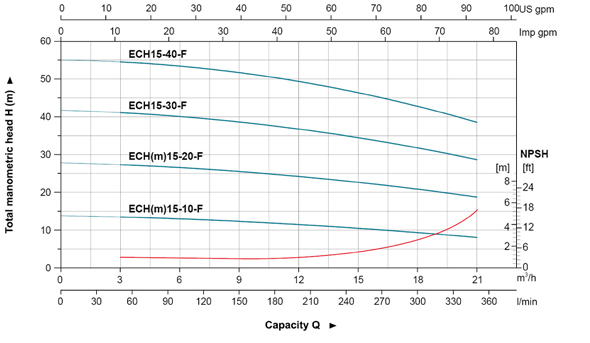

منحنى الأداء الهيدروليكي

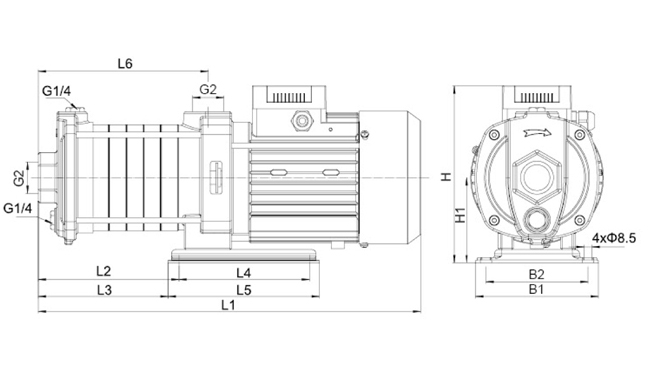

الأبعاد
الموديل L1 L2 L3 L4 L5 L6 H H1 GW
(kg) 		LxWxH
(mm) 		الكمية
(PCS/20'TEU)
1~ 3~
ECH(m)15-10-F 419 142 131 138 160 142 232.5 226 110 23 465x275x310 756
ECH(m)15-20-F 485 149 138 138 160 142 242 230 110 29.2 530x275x310 696
ECH15-30-F 546 192 190 190 230 185 - 250 120 34.5 590x275x310 539
ECH15-40-F 591 237 217 190 230 230 - 250 120 46.5 635x275x310 430
البيانات التقنية
الموديل القدرة Q(m³/h) 0 4 8 12 16 20 24 28
kW HP Q(l/min) 0 67 133 200 267 333 400 467
ECH(m)20-10-F 1.1 1.5 H
(m) 		13.6 13.3 12.8 12.1 10.8 9.5 7.8 5.7
ECH(m)20-20-F 2.2 3.0 28.5 27.8 27.0 26.1 24.4 22.4 19.8 17.2
ECH20-30-F 4.0 5.0 42.5 41.6 40.9 39.9 38.0 35.5 31.4 26.9
ECH20-40-F 4.0 5.0 56.6 55.2 54.2 52.7 50.1 45.9 40.3 34.0

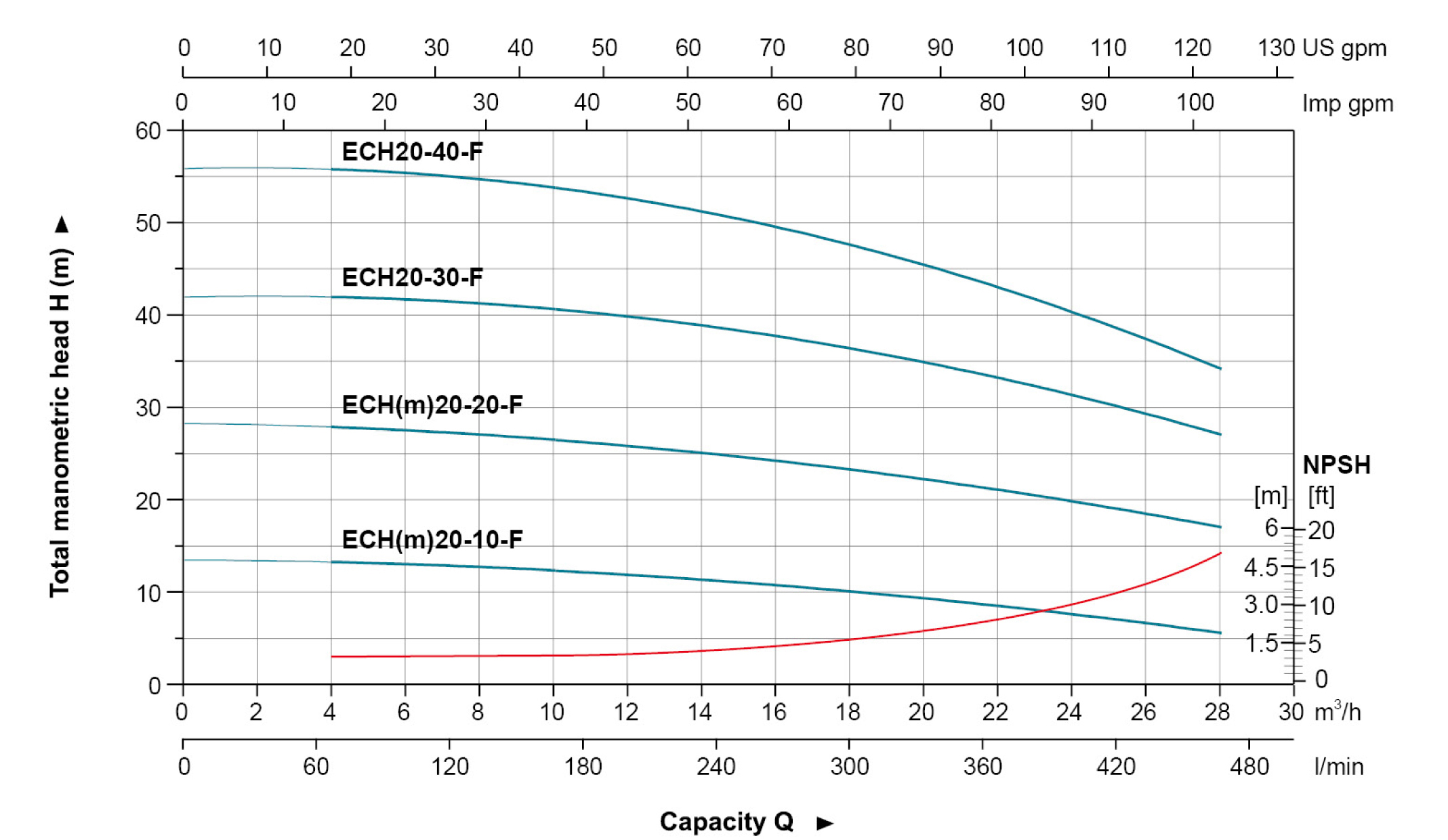

منحنى الأداء الهيدروليكي

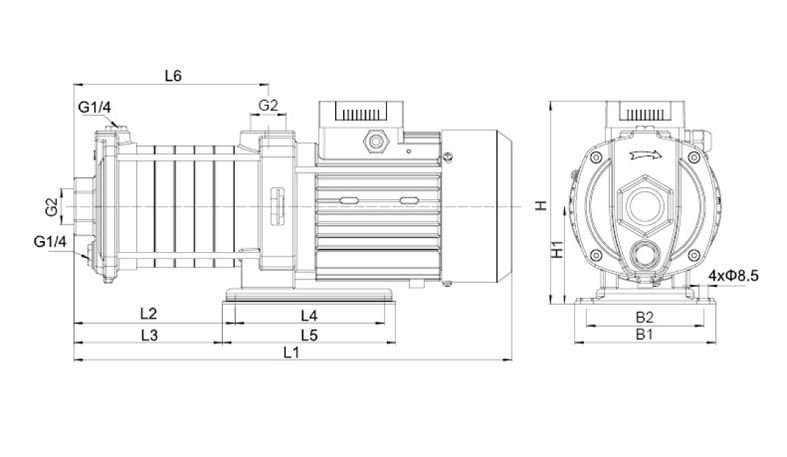

الأبعاد
الموديل L1 L2 L3 L4 L5 L6 H H1 GW
(kg) 		LxWxH
(mm) 		الكمية
(PCS/20'TEU)
1~ 3~
ECH(m)20-10-F 419 142 131 138 160 142 232.5 226 110 23 465x275x310 756
ECH(m)20-20-F 485 149 138 138 160 142 242 230 110 29.2 530x275x310 696
ECH20-30-F 546 192 190 190 230 185 - 250 120 34.5 590x275x310 539
ECH20-40-F 591 237 217 190 230 230 - 250 120 46.5 635x275x310 430

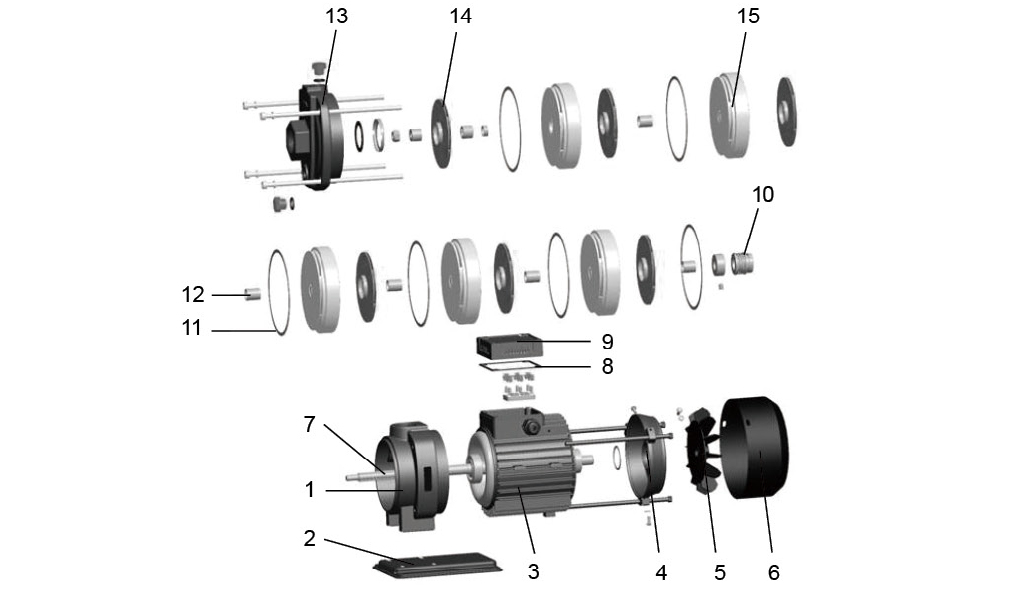

جدول المواد
الرقم الجزء المادة
1 الداعم حديد الزهر
2 القاعدة Q235
3 العضو الثابت ZL 102
4 الغلاف الخلفي ZL 102
5 المروحة PP-GF 15
6 غلاف المروحة 08F
7 العضو الدوار
8 O-حلقة NBR
9 صندوق أطراف الأسلاك PP-GF 20
10 مانع التسرب الميكانيكي سليكا\كربون
11 O-حلقة NBR
12 الجلب (غلاف أنبوبي) AISI 304
13 جسم المضخة HT 200
14 الدافعة AISI 304
15 الناشر AISI 304
