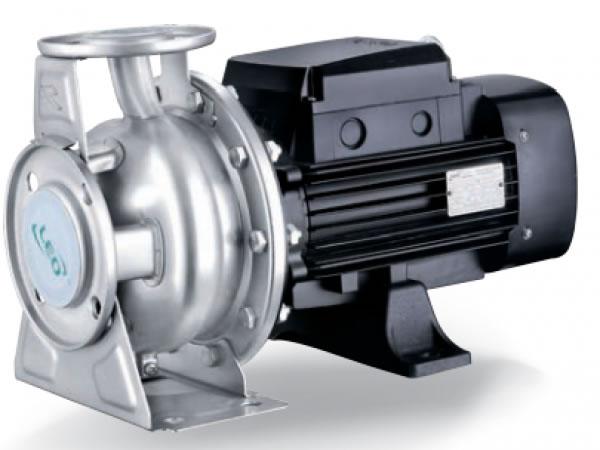

مضخة طرد مركزي قياسية فولاذية مقاومة للصدأ

مضخة مركزية معيارية XZS

إستخدامات المضخة المركزية المعيارية XZS
تزويد المياه: فلترة المياه ونقلها لمواقع العمل وتزويد المياه للمناطق وتعزيز الضغط في الأنابيب الرئيسية.
تعزيز الضغط الصناعي: نظام التسقية ونظام التنظيف
تزويد المياه الصناعي: تزويد الغلاية ونظام التبريد وتكييف الهواء ونقل السوائل الحمضية والقلوية الخفيفة
معالجة المياه: أنظمة التقطير والفرازات وبركات السباحة
الري الزراعي والصناعة البتروكيميائية والطب وغيرها

حالات التشغيل للمضخة المركزية المعيارية XZS
- رقيق ونظيف وغير قابلة للإشتعال والإنفجار ولايحتوي على سوائل محتوية على مواد صلبة أو ألياف
- درجة حرارة السائل: -15~+80℃
_ مجال التدفق: 0.7 ~132 m3/h
- نطاق الضخ: 9 ~58 m
- درجة الحرارة المحيطة: -15 ~ +40℃
أقصى درجة حرارة للضغط: 33 بار
الإرتفاع عن مستوى البحر: يصل إلى 1000م

مميزات المضخة المركزية المعيارية XZS
- محرك IE 2 ( محرك إختياري IE 3)
- مغلق بالكامل ومروحة تبريد
- صنف الحماية: IP 55
- صنف العزل: F

درجة الحرارة المحيطة

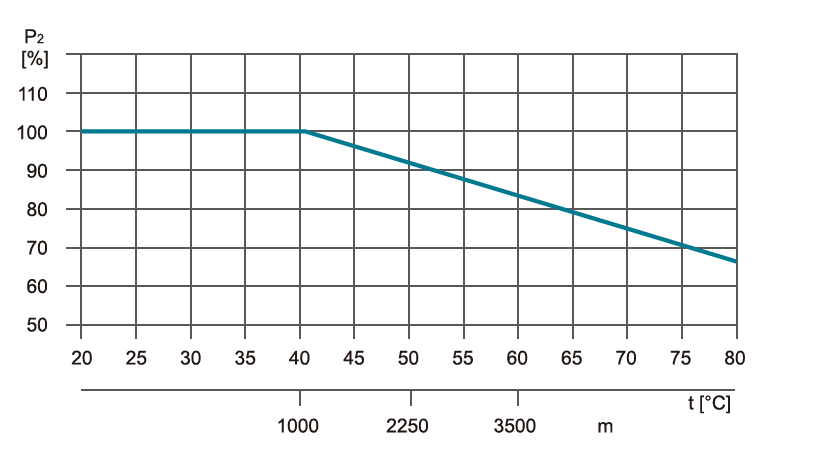

أقصى درجة حرارة محيطة: +40°C. درجة حرارة محيطة فوق 40°C أو تركيبها بمستوى سطح البحر لأكثر من 1000م فوق مستوى البحر، يتطلب إستخدام محرك كبير. بسبب كثافة الهواء المنخفضة وكفاءة التبريد الضعيف فإن طاقة المحرك P2 سوف يتم تخفيضها. أنظر الصورة مثلاً عندما يتم تركيب المضخة بمستوى سطح البحر لأكثر من 3500م فوق مستوى البحر فإن P2 سيتم تخفيضه إلى 88%.عندما تكون درجة الحرارة المحيطة 70°C سوف يتم تخفيضه إلى 78%.

البيانات الفنية

النموذج	الطاقة		Q (m³/h)	0	6	9	12	18	20	22	24	27	30	36	42	48	60	72
النموذج	kW	HP	Q (l/min)	0	100	150	200	300	333	360	400	450	500	600	700	800	1000	1200
50-32-125/11	1.1	1.5	H (m)	24	21.5	20.5	19.5	16	13
50-32-160/15	1.5	2		29.5	27	26	25	21	18
50-32-160/22	2.2	3		37	33.5	32.5	32	28.5	27
50-32-200/30	3	4		45	41	40	38	34	32
50-32-200/40	4	5.5		55	51	50	49	46	45	43
65-50-125/15	1.5	2		20			19	18	17	16.5	15	14	12.5	10
65-50-125/22	2.2	3		26			23.5	22.5	22	21.5	21	20.5	19.5	16.5
65-50-160/30	3	4		31			29	27.5	27	26.5	25.5	25	24	22	19
65-50-160/40	4	5.5		39			35.5	34.5	34	33.5	32.5	32	31	29	26
65-40-200/55	5.5	7.5		47			43	42.5	42	41.5	41	40.5	39	37	33
65-40-200/75	7.5	10		57			53	52.5	52	51	50	49	48	46.5	44.5
80-65-125/30	3	4		22.5							20	19.5	19	18.5	17.5	16	13	9
80-65-125/40	4	5.5		25.5							23	22.5	22	21.5	20.5	20	17	13.5
80-65-160/55	5.5	7.5		33							29.5	29	28.5	28	27	26	24	20
80-65-160/75	7.5	10		39							36	35	34.5	34	33.5	32.5	29	24
80-50-200/92	9.2	12.5		53									48	47.5	46.5	44.5	39.5	34
80-50-200/110	11	15		57.5									53	51	50.5	50	47	41
100-80-125/40	4	5.5		20										17.5	16.5	15.5	14	12
100-80-125/55	5.5	7.5		23										21.5	20.5	20	18	16
100-80-125/75	7.5	10		29										27.5	26.5	25.5	23.5	21.5
100-80-160/92	9.2	12.5		33											31	30	28	26
100-80-160/110	11	15		38.5											36	35	33	31
100-65-200/150	15	20		47											44	43	41	39
100-65-200/185	18.5	25		53											51	50	49	48
100-65-200/220	22	30		58											57	56	55	54

View Full Table

النموذج	الطاقة		Q (m³/h)	0	6	9	12	18	20	22	24	27	30	36	42	48	60	72	90	108	114	120	126	132
النموذج	kW	HP	Q (l/min)	0	100	150	200	300	333	360	400	450	500	600	700	800	1000	1200	1500	1800	1900	2000	2100	2200
50-32-125/11	1.1	1.5	H (m)	24	21.5	20.5	19.5	16	13
50-32-160/15	1.5	2		29.5	27	26	25	21	18
50-32-160/22	2.2	3		37	33.5	32.5	32	28.5	27
50-32-200/30	3	4		45	41	40	38	34	32
50-32-200/40	4	5.5		55	51	50	49	46	45	43
65-50-125/15	1.5	2		20			19	18	17	16.5	15	14	12.5	10
65-50-125/22	2.2	3		26			23.5	22.5	22	21.5	21	20.5	19.5	16.5
65-50-160/30	3	4		31			29	27.5	27	26.5	25.5	25	24	22	19
65-50-160/40	4	5.5		39			35.5	34.5	34	33.5	32.5	32	31	29	26
65-40-200/55	5.5	7.5		47			43	42.5	42	41.5	41	40.5	39	37	33
65-40-200/75	7.5	10		57			53	52.5	52	51	50	49	48	46.5	44.5
80-65-125/30	3	4		22.5							20	19.5	19	18.5	17.5	16	13	9
80-65-125/40	4	5.5		25.5							23	22.5	22	21.5	20.5	20	17	13.5
80-65-160/55	5.5	7.5		33							29.5	29	28.5	28	27	26	24	20
80-65-160/75	7.5	10		39							36	35	34.5	34	33.5	32.5	29	24
80-50-200/92	9.2	12.5		53									48	47.5	46.5	44.5	39.5	34
80-50-200/110	11	15		57.5									53	51	50.5	50	47	41
100-80-125/40	4	5.5		20										17.5	16.5	15.5	14	12	7
100-80-125/55	5.5	7.5		23										21.5	20.5	20	18	16	12	7.5
100-80-125/75	7.5	10		29										27.5	26.5	25.5	23.5	21.5	17.5	13	12
100-80-160/92	9.2	12.5		33											31	30	28	26	23
100-80-160/110	11	15		38.5											36	35	33	31	28
100-65-200/150	15	20		47											44	43	41	39	36	32	30	28	26	23
100-65-200/185	18.5	25		53											51	50	49	48	45	41	39	37	35	33
100-65-200/220	22	30		58											57	56	55	54	51	47	45.5	44	42	40

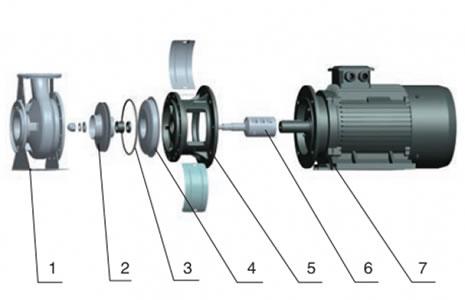

جدول المواد

الرقم	الجزء	المادة
1	جسم المضخة	AISI 304
2	ضاغط	AISI 304
3	قفل ميكانيكي
4	غطاء خلفي	AISI 304
5	دعامة	HT 200
6	عمود المضخة	AISI 304/45#
7	محرك
