مضخة طاردة مركزية أفقية ستانلس ستيل ECH
الإستخدامات
إن المضخة الطاردة المركزية الأفقية ستانلس ستيل ECH مناسبة لتزويد الأسر بالماء ودعم المعدات وتعديل الضغط للأنابيب
وتسقية الحدائق وتسقية دفيئات الخضروات وتربية الأسماك والدواجن وفي الصناعة والتعدين وتزويد المياه وتصريفها لناطحات السحاب ومكيفات الهواء المركزية وأنظمة التزويد الحراري المركزي.
مميزات المضخة الطاردة المركزية الأفقية ستانلس ستيل ECH
- عمود الإدارة AISI 304
- أقصى درجة حرارة للسوائل: +85℃
أقصى إرتفاع عن سطح البحر: يصل إلى 1000م
- أقصى سحب: 8م
- أقصى ضغط للمدخل: محدد بأقصى ضغط للتشغيل
مميزات المضخة الطاردة المركزية أفقية ستانلس ستيل ECH
-محرك بملف نحاسي
- مدمج بواقي حراري لمحرك أحادي المرحلة
- صنف العزل: F
- صنف الحماية: IP44
- اقصى درجة حرارة محيطة: +40℃

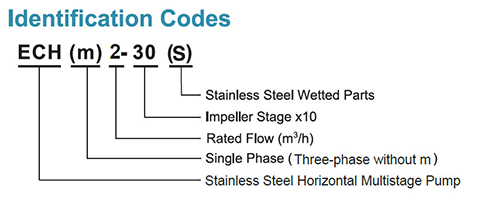

المواصفات التقنية للمضخة الطاردة المركزية الأفقية ستانلس ستيل ECH2
| النموذج |
الطاقة |
Q(m³/h) |
0 |
0.6 |
1.2 |
1.8 |
2.4 |
3 |
3.6 |
|
| KW |
HP |
Q(l/min) |
0 |
10 |
20 |
30 |
40 |
50 |
60 |
|
| ECH(m)2-20 |
0.37 |
0.5 |
H (m) |
18 |
16 |
15 |
13 |
12 |
10 |
8 |
|
| ECH(m)2-30 |
0.37 |
0.5 |
27 |
24 |
22 |
20 |
18 |
16 |
12 |
|
| ECH(m)2-40 |
0.55 |
0.75 |
35 |
33 |
30 |
26 |
24 |
21 |
16 |
|
| ECH(m)2-50 |
0.55 |
0.75 |
45 |
40 |
37 |
33 |
30 |
24 |
19 |
|
| ECH(m)2-60 |
0.75 |
1 |
53 |
50 |
45 |
40 |
36 |
30 |
23 |
|

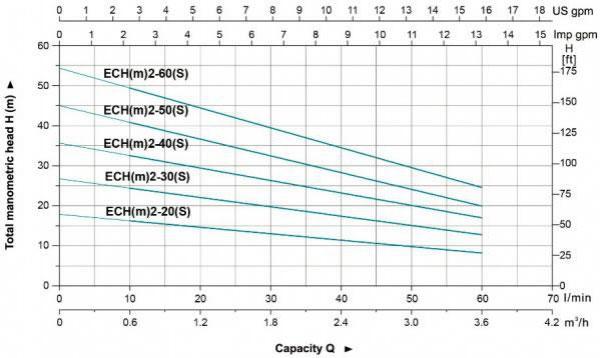

منحنيات الأداء الهيدروليكي

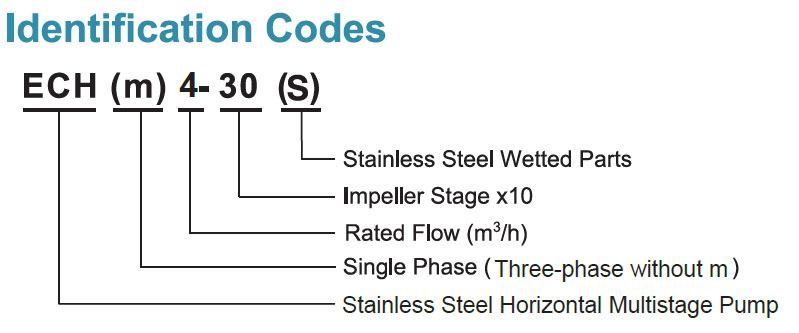

المواصفات التقنية للمضخة الطاردة المركزية الأفقية ستانلس ستيل ECH4
| النموذج |
الطاقة |
Q(m³/h) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
| KW |
HP |
Q(l/min) |
17 |
33 |
50 |
67 |
83 |
100 |
117 |
|
| ECH(m)4-20 |
0.55 |
0.75 |
H(m) |
17 |
16 |
15 |
13 |
12 |
10 |
8 |
|
| ECH(m)4-30 |
0.55 |
0.75 |
27 |
25 |
23 |
21 |
19 |
16 |
13 |
|
| ECH(m)4-40 |
0.75 |
1.0 |
36 |
34 |
32 |
28 |
26 |
22 |
17 |
|
| ECH(m)4-50 |
1.1 |
1.0 |
46 |
43 |
40 |
36 |
33 |
28 |
21 |
|
| ECH(m)4-60 |
1.1 |
1.0 |
55 |
52 |
48 |
43 |
39 |
33 |
26 |
|

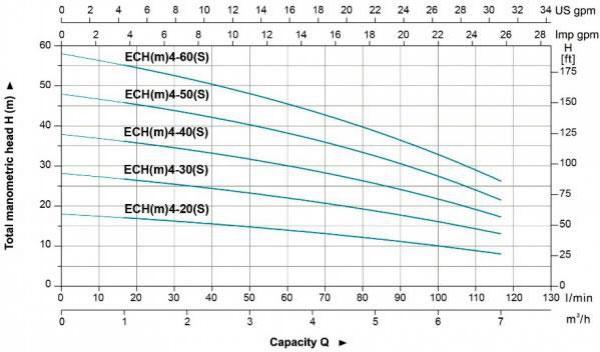

منحينات الأداء الهيدروليكي

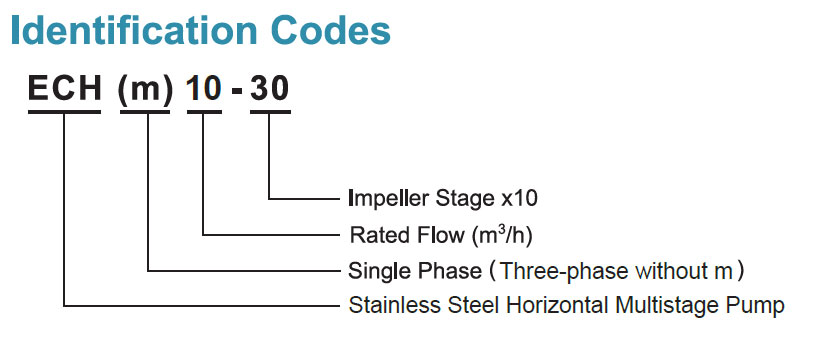

المواصفات التقنية للمضخة الطاردة المركزية الأفقية ستانلس ستيل ECH10
| النموذج |
الطاقة |
Q(m³/h) |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
| KW |
HP |
Q(l/min) |
0 |
17 |
33 |
50 |
67 |
83 |
100 |
117 |
133 |
150 |
167 |
183 |
200 |
|
| ECH(m)10-10 |
0.75 |
1 |
H (m) |
10.1 |
10 |
9.8 |
9.7 |
9.6 |
9.4 |
9.1 |
8.7 |
8.2 |
7.7 |
6.8 |
5.8 |
4.8 |
|
| ECH(m)10-20 |
19.5 |
19.3 |
19 |
18.9 |
18.7 |
18.4 |
17.9 |
17.1 |
16.3 |
15.3 |
14 |
12.5 |
10.6 |
|
| ECH(m)10-30 |
1.1 |
1.5 |
29.3 |
28.9 |
28.6 |
28.5 |
28.3 |
27.7 |
27.1 |
26.3 |
24.9 |
23.4 |
21.4 |
19.3 |
16.9 |
|
| ECH(m)10-40 |
1.5 |
2 |
40 |
40 |
39.6 |
39.7 |
39.8 |
39.2 |
38.6 |
37.6 |
35.9 |
33.9 |
31.2 |
28.2 |
24.6 |
|
| ECH(m)10-50 |
2.2 |
3 |
49.9 |
49.6 |
49.2 |
48.9 |
49.1 |
48.6 |
47.8 |
46.4 |
44.4 |
42.2 |
39.5 |
35.9 |
31.1 |
|

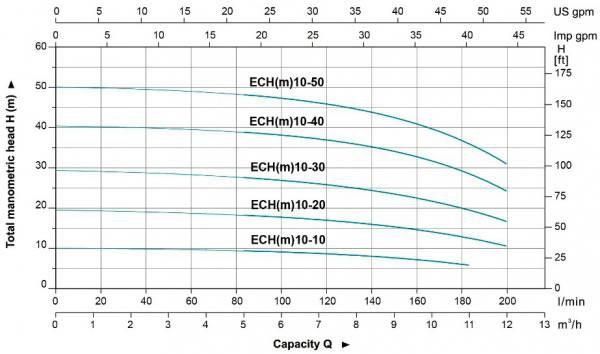

منحينات الأداء الهيدروليكي

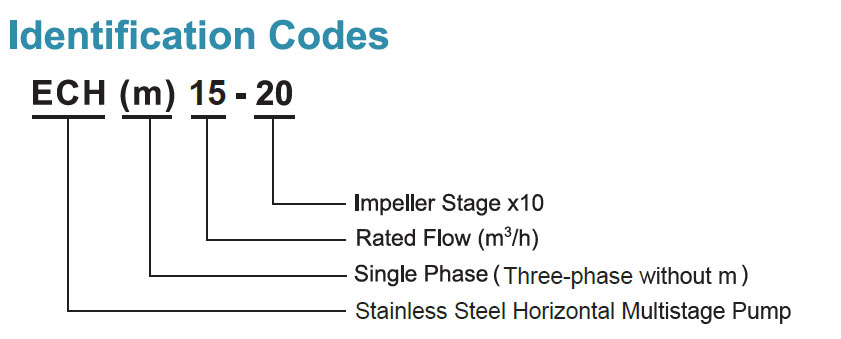

المواصفات التقنية للمضخة الطاردة المركزية الأفقية ستانلس ستيل ECH15
| النموذج |
الطاقة |
Q(m³/h) |
0 |
3 |
6 |
9 |
12 |
15 |
18 |
21 |
|
| KW |
HP |
Q(l/min) |
0 |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
|
| ECH(m)15-10 |
1.1 |
1.5 |
H (m) |
13.9 |
13.5 |
13.1 |
12.4 |
11.6 |
10.6 |
9.4 |
8.2 |
|
| ECH(m)15-20 |
2.2 |
3 |
27.8 |
27.5 |
26.7 |
25.6 |
24.1 |
22.7 |
21.1 |
18.8 |
|
| ECH15-30 |
3 |
4 |
42.1 |
40.9 |
39.8 |
38.7 |
36.9 |
34.9 |
31.9 |
28.5 |
|
| ECH15-40 |
4 |
5.5 |
55.5 |
54.3 |
52.8 |
51.8 |
49.7 |
46.8 |
42.9 |
38.3 |
|

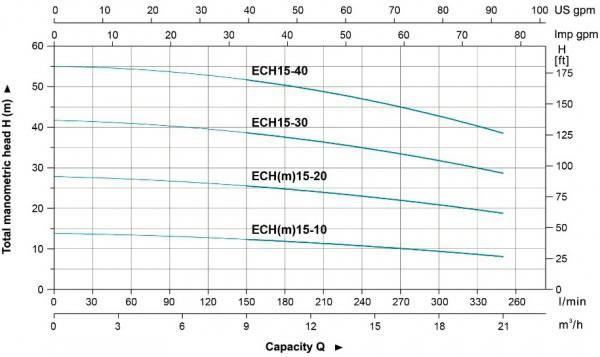

منحنيات الأداء الهيدروليكي

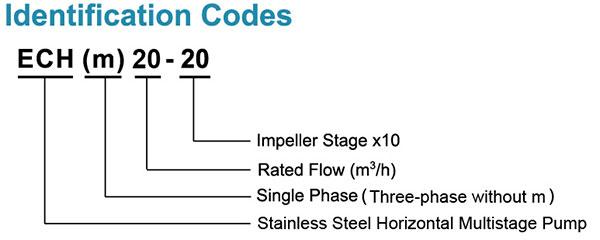

المواصفات التقنية للمضخة الطاردة المركزية الأفقية ستانلس ستيل 20 ECH
| النموذج |
الطاقة |
Q(m³/h) |
12 |
16 |
20 |
24 |
28 |
|
| KW |
HP |
Q(l/min) |
200 |
267 |
333 |
400 |
467 |
| ECH(m)20-10 |
1.1 |
1.5 |
H(m) |
12.1 |
10.8 |
9.5 |
7.8 |
5.7 |
|
| ECH(m)20-20 |
2.2 |
3 |
26.1 |
24.4 |
22.4 |
19.8 |
17.2 |
|
| ECH20-30 |
4.0 |
5.5 |
39.9 |
38.0 |
35.5 |
31.4 |
26.9 |
|
| ECH20-40 |
52.7 |
50.1 |
45.9 |
40.3 |
34.0 |
|

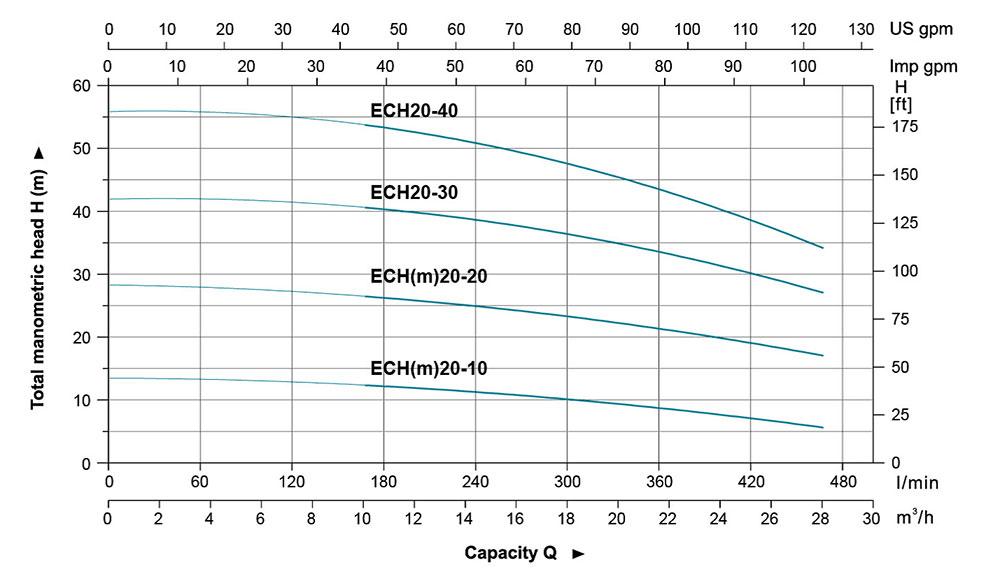

منحنيات الأداء الهيدروليكي

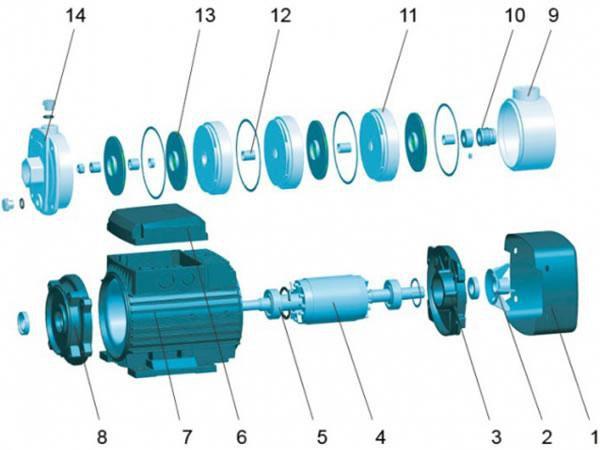

جدول المواد
| No. |
الجزء |
المادة |
| 1 |
الصفيحة السفلية |
Q235 |
| 2 |
الداعم |
حديد الصب/AISI 304 |
| 3 |
الجزء الساكن |
|
| 4 |
صندوق أطراف التوصيل |
ABS |
| 5 |
كرسي التحميل |
|
| 6 |
الدوار |
|
| 7 |
الغطاء الخلفي |
ZL 102 |
| 8 |
المروحة |
PP |
| 9 |
غطاء المروحة |
08F |
| 10 |
مانع التسرب الميكانيكي |
كربون/ سيراميك |
| 11 |
الناثر |
AISI 304 |
| 12 |
الجلبة |
AISI 304 |
| 13 |
المروحة |
AISI 304 |
| |
هيكل المضخة |
حديد الصب/AISI 304 |
تعتبرLEO شركة مسجلة في الصين ( شفرة حق الملكية002131)، تعتبر LEO مصنع قيادي لصناعة مضخات مركزية متعددة ذاتية التحضير ولاتقدم إلا مضخات ذو جودة ممتازة. لقد صنعت LEO ملايين المضخات المستخدمة حالياً في أكثر من 140 دولة. يمكن لمضخات LEO المركزية أن تتلاءم مع أي أنظمة ضخ تجارية.
