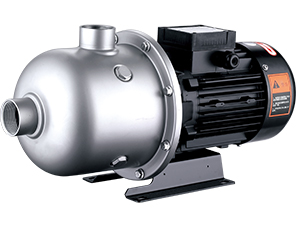

  4. مضخة طاردة مركزية أفقية ستانلس ستيل متعددة المراحل EDH-F

مضخة طاردة مركزية أفقية ستانلس ستيل متعددة المراحل EDH-F

التطبيقات
مضخة طاردة مركزية أفقية ستانلس ستيل متعددة المراحل EDH-F مناسبة للاستخدام في تزويد المياه للمنازل، داعمة للمعدات، شبكة أنابيب تكييف الضغط، سقاية الحدائق، سقاية البيوت الزجاجية الزراعية، زراعة الأسماك وتربية الحيوانات، التطبيقات الصناعية والتعدين، تزويد الماء وامداد المياه للمباني الشاهقة، استخدمت كذلك في أنظمة التكييف المركزي وأنظمة التدفئة المركزية بالماء، الخ.

المضخة
- عمود الدوران AISI 304
-أقصى درجة حرارة للسائل: + 60 درجة مئوية
-إرتفاع الضخ: يصل إلى 1000 متر
-أقصى مسافة عمودية للسحب: 8 متر
-أقصى ضغط داخل: محدد بأقصى ضغط تشغيل
-أقصى ضغط للتشغيل: 10 بار
-قيمة الرقم الهيدروجيني PH للسائل: من 6.5 إلى 8.5

المحرك
- محرك IE2
-محرك بملفات نحاسية
-وحدة الحماية الحرارية الداخلية لمحرك أحادي الطور
-تصنيف العزل: F
-تصنيف الحماية: IPX4
-أقصى درجة حرارة للمحيط: + 40 درجة مئوية

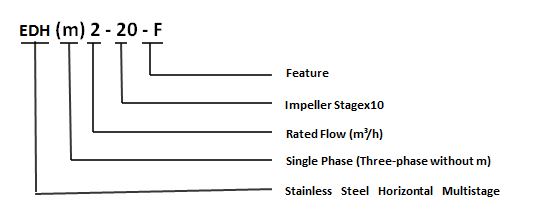

كود التعريف
البيانات التقنية
الموديل القدرة Q(m³/h) 0.5 1 1.5 2 2.5 3 3.5 4
kW HP Q(l/min) 8.3 16.7 25 33.3 41.7 50 58.3 66.7
EDH(m)2-20-F 0.37 0.5 H
(m) 		16.7 16.2 15 14 12 10.6 8.8 6.5
EDH(m)2-30-F 0.37 0.5 25.7 24.3 23.8 21.3 19 16.1 12.5 7.2
EDH(m)2-40-F 0.55 0.75 34.9 34.1 33.2 30.7 23 22.9 18.4 12.6
EDH(m)2-50-F 0.55 0.75 43.5 42.1 39.5 35.9 29 25.7 19.6 13.5
EDH(m)2-60-F 0.75 1.0 50.8 49.2 45.6 41.5 35 30.4 23.4 14.3

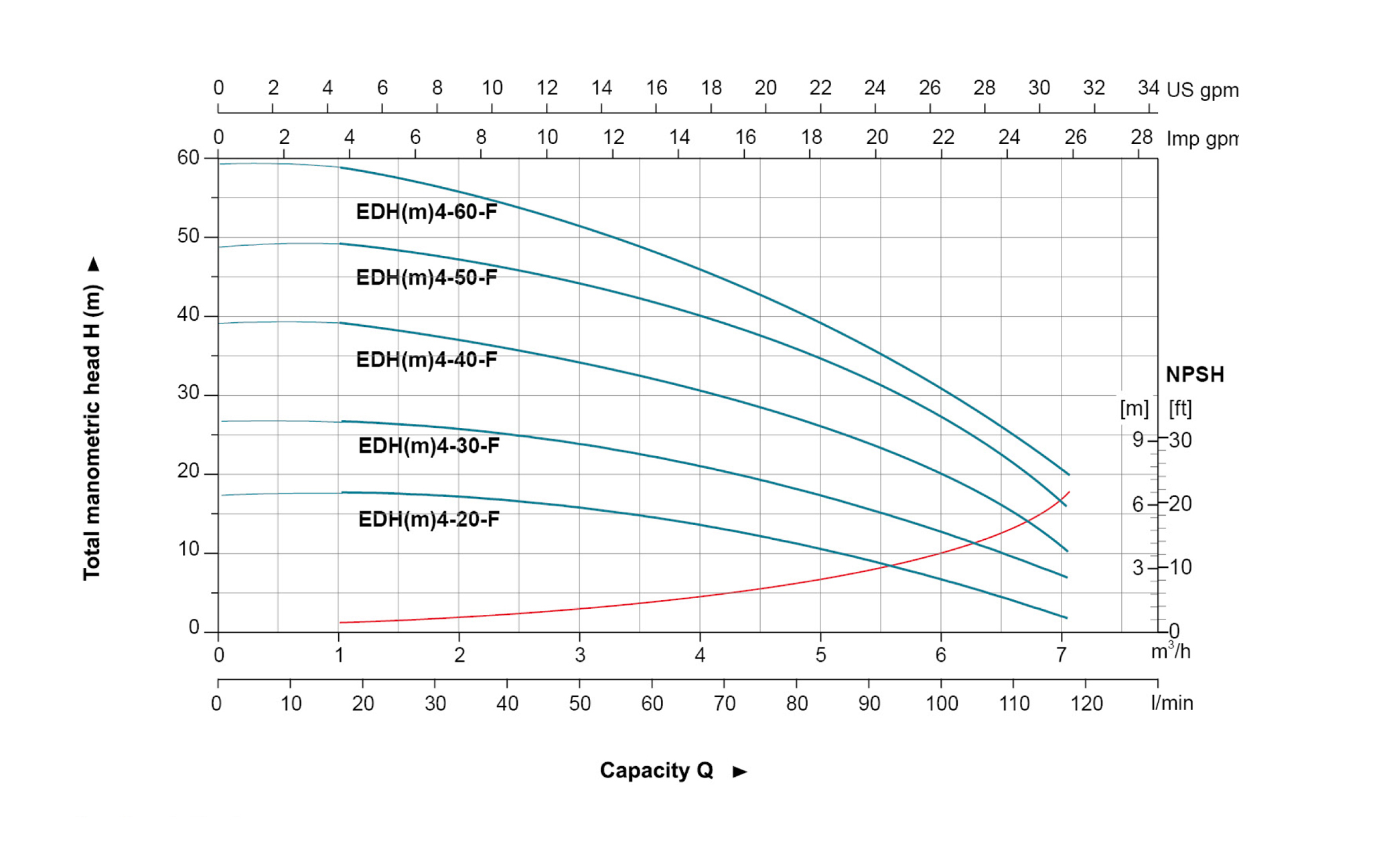

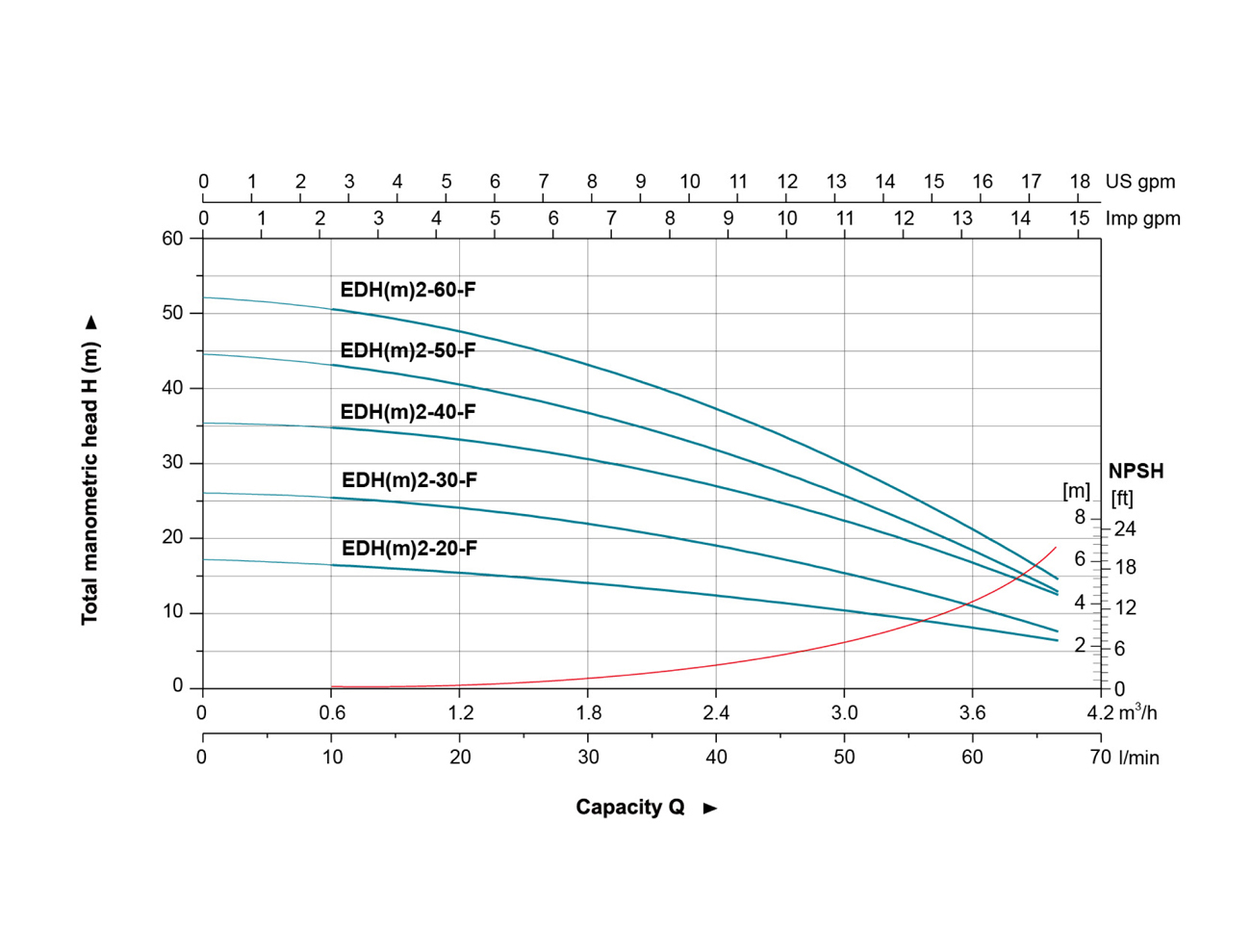

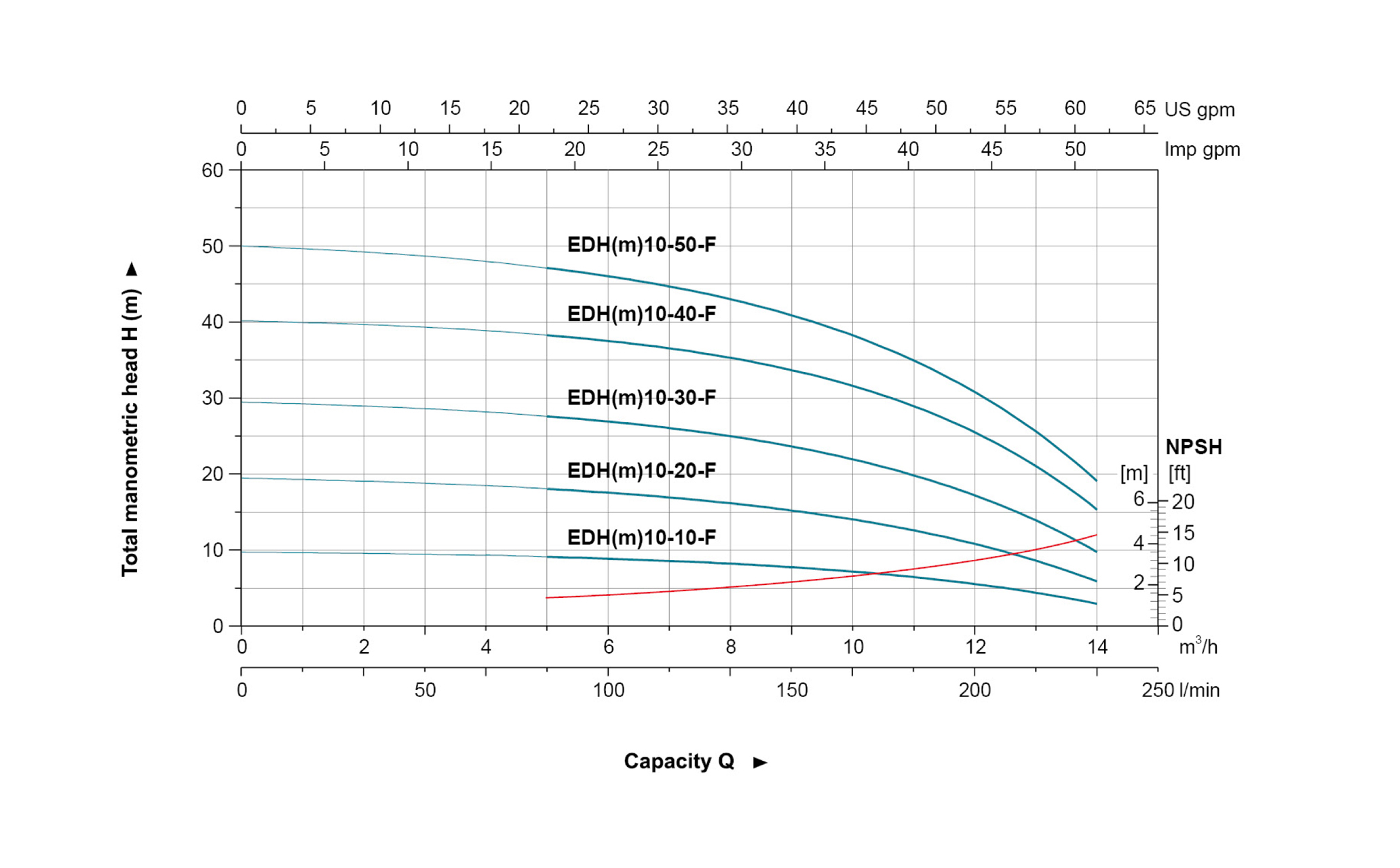

منحنى الأداء الهيدروليكي
الأبعاد

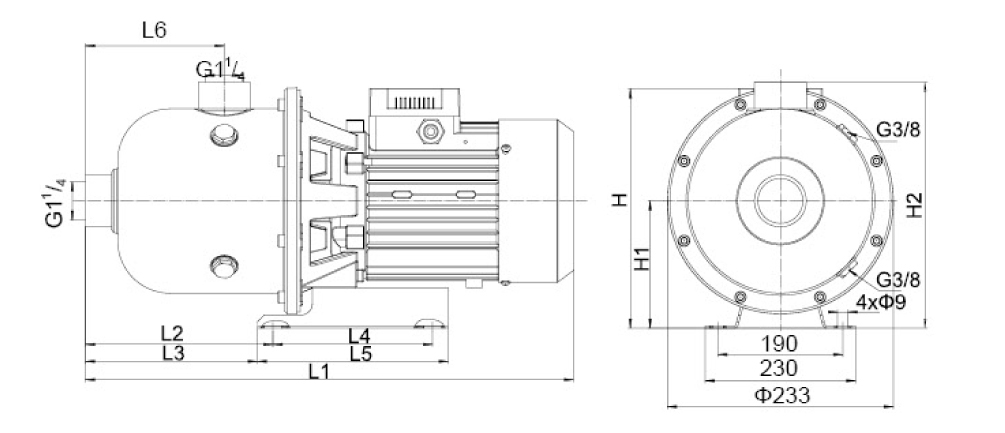

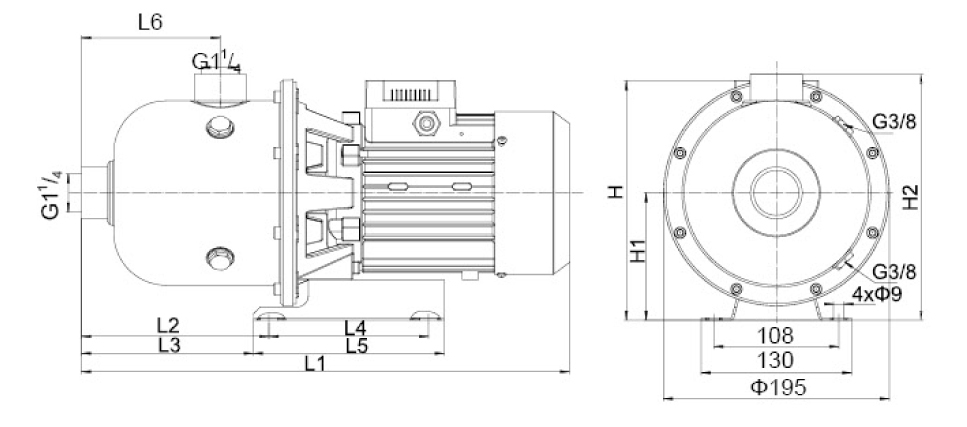

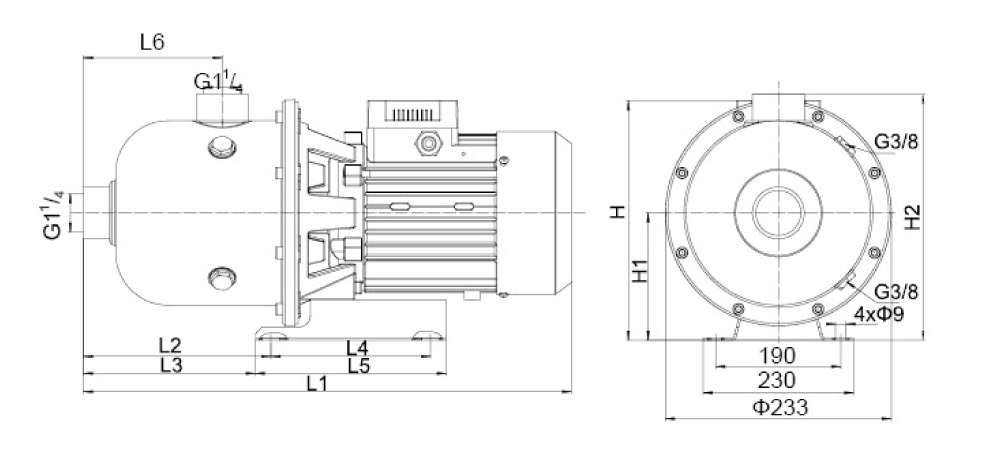

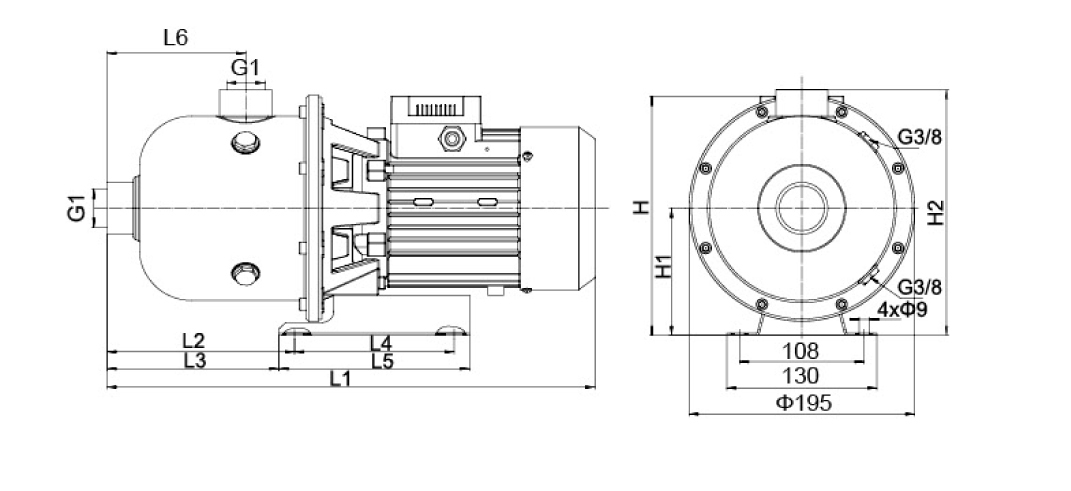

الموديل L1 L2 L3 L4 L5 L6 H H1 H2 GW
(kg) 		LxWxH
(mm) 		الكمية
(PCS/20'TEU)
1~ 3~
EDH(m)2-20-F 426 162 148.5 138 165 120 197.5 187 110 213 10.7 460x225x275 1044
EDH(m)2-30-F 426 162 148.5 138 165 120 197.5 187 110 213 11.1 460x225x275 1044
EDH(m)2-40-F 426 162 148.5 138 165 120 197.5 187 110 213 12.4 460x225x275 1044
EDH(m)2-50-F 426 162 148.5 138 165 120 197.5 187 110 213 12.8 460x225x275 1044
EDH(m)2-60-F 426 162 148.5 138 165 120 197.5 187 110 213 13.8 460x225x275 1044
البيانات التقنية
الموديل القدرة Q(m³/h) 1 2 3 4 4.5 5 6 7
kW HP Q(l/min) 17 33 50 67 75 83 100 117
EDH(m)4-20-F 0.55 0.75 H(m) 17.8 17.2 16.1 14.3 12 11.3 6.3 2.3
EDH(m)4-30-F 0.55 0.75 H(m) 26.7 26.4 24.6 22.1 18 16.8 13.5 7.3
EDH(m)4-40-F 0.75 1 H(m) 39 37 34 31.5 29 27 20 11
EDH(m)4-50-F 1.1 1.5 H(m) 49 47 44 41 27 35 27 17
EDH(m)4-60-F 1.1 1.5 H(m) 59 55 52 47 43 39 29 20
منحنى الأداء الهيدروليكي
الأبعاد
الموديل L1 L2 L3 L4 L5 L6 H H1 H2 GW
(kg) 		LxWxH
(mm) 		الكمية
(PCS/20'TEU)
1~ 3~
EDH(m)4-20-F 429 165 151.5 138 165 123 197.5 187 110 215..5 11.5 460x225x275 1044
EDH(m)4-30-F 429 165 151.5 138 165 123 197.5 187 110 215.5 12.9 460x225x275 1044
EDH(m)4-40-F 429 165 151.5 138 165 123 197.5 187 110 215.5 13.8 460x225x275 1044
EDH(m)4-50-F 429 165 151.5 138 165 123 197.5 187 110 215.5 18.2 460x225x275 1044
EDH(m)4-60-F 429 165 151.5 138 165 123 197.5 187 110 215.5 18.6 460x225x275 1044
البيانات التقنية
الموديل القدرة Q(m³/h) 5 7 8 9 10 11 12 13 14
kW HP Q(l/min) 83 117 133 150 167 183 200 217 233
EDH(m)10-10-F 0.75 1.0 H
(m) 		9.1 8.7 8.3 7.8 7 6.4 5.4 4.4 3.1
EDH(m)10-20-F 0.75 1.0 17.9 17.1 16.3 15.3 13.5 12.4 10.7 8.4 6.2
EDH(m)10-30-F 1.1 1.5 27.5 26.5 25.2 23.6 21.5 19.3 17 14 10
EDH(m)10-40-F 1.5 2.0 38.7 37.2 35.9 33.9 31.5 28.7 24.9 19.7 15.9
EDH(m)10-50-F 2.2 3.0 47.2 45.4 43.6 41 38 34.2 30 24.5 18
منحنى الأداء الهيدروليكي
الأبعاد
الموديل L1 L2 L3 L4 L5 L6 H H1 H2 GW
(kgs) 		LxWxH
(mm) 		الكمية
(PCS/20'TEU)
1~ 3~
EDH(m)10-10-F 557 288 273 140 170 188 232.5 226 120 260 21.5 610x265x317 540
EDH(m)10-20-F 557 288 273 140 170 188 232.5 226 120 260 22 610x265x317 540
EDH(m)10-30-F 557 288 273 140 170 188 232.5 226 120 260 23.0 610x265x317 540
EDH(m)10-40-F 600 288 273 140 170 188 236 230 120 260 29.0 660x265x317 480
EDH(m)10-50-F 600 288 273 140 170 188 242 230 120 260 30.7 660x265x317 480
البيانات التقنية
الموديل القدرة Q(m³/h) 9 11 13 15 17 19 22 25 28
kW HP Q(l/min) 150 183 217 250 283 317 367 417 467
EDH(m)15-10-F 1.1 1.5 H
(m) 		11.6 11 10.4 9.4 9.1 8.5 7.7 5.9 4.8
EDH(m)15-20-F 2.2 3.0 25.4 24.5 23.4 22 21.1 19.7 17.4 15 12
EDH15-30-F 4.0 5.0 38.4 37.2 35.8 34 32.3 30.2 26.6 22.8 18.8

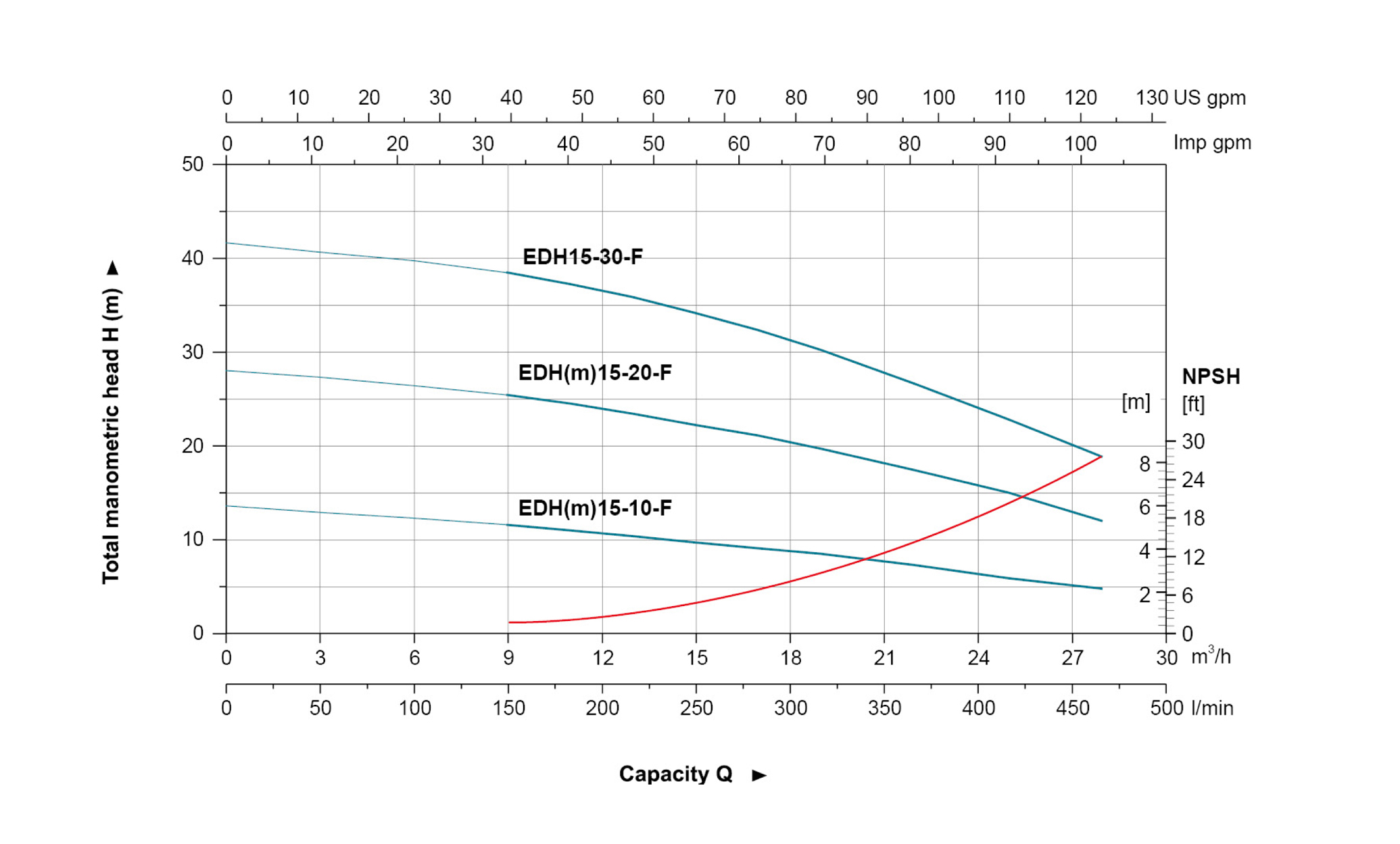

منحنى الأداء الهيدروليكي
الأبعاد
الموديل L1 L2 L3 L4 L5 L6 H H1 H2 GW
(kg) 		LxWxH
(mm) 		الكمية
(PCS/20'TEU)
1~ 3~
EDH(m)15-10-F 557 288 273 140 170 188 232.5 226 120 260 20.5 610x265x317 540
EDH(m)15-20-F 600 288 273 140 170 188 242 230 120 260 28.8 660x265x317 480
EDH15-30-F 620 288 273 140 170 188 250 250 120 260 33 660x265x317 480
البيانات التقنية
الموديل القدرة Q(m³/h) 9 12 15 18 20 22 25 28 31
kW HP Q(l/min) 150 200 250 300 333 367 417 467 517
EDH(m)20-10-F 1.1 1.5 H
(m) 		12.4 11.9 11.2 10.2 9.5 8.7 8 6.8 5.2
EDH(m)20-20-F 2.2 3.0 26.5 25.7 24.5 23.1 22 20.8 18.5 15.9 13.2
EDH20-30-F 4.0 5.5 41.2 40.3 38.9 36.9 35 33.2 30.1 26.3 22

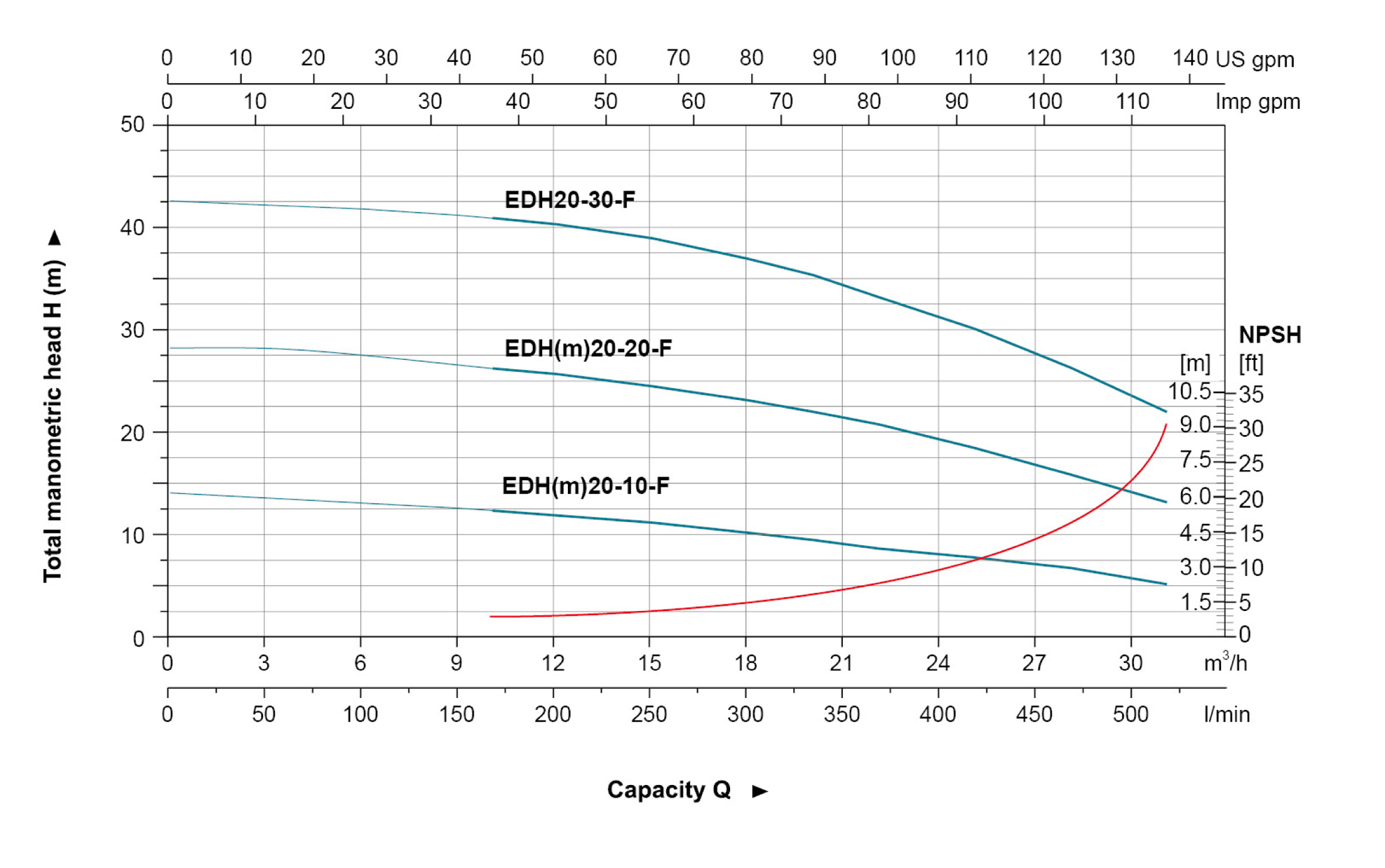

منحنى الأداء الهيدروليكي
الأبعاد
الموديل L1 L2 L3 L4 L5 L6 H H1 H2 GW
(kg) 		LxWxH
(mm) 		الكمية
(PCS/20'TEU)
1~ 3~
EDH(m)20-10-F 557 288 273 140 170 188 232.5 226 120 260 20.5 610x265x317 540
EDH(m)20-20-F 600 288 273 140 170 188 242 230 120 260 28.8 660x265x317 480
EDH20-30-F 620 288 273 140 170 188 250 250 120 260 33 660x265x317 480

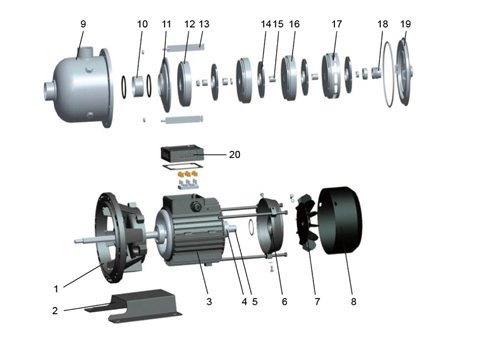

جدول المواد
الرقم الجزء المادة
1 الداعم ZL 102
2 القاعدة W235
3 العضو الثابت
4 كراسي التحميل
5 العضو الدوار ZL 102
6 الغلاف الخلفي PP
7 المروحة 08F
8 غلاف المروحة AISI 304
9 جسم المضخة AISI 304
10 جلبة فصل AISI 304
11 لوح الضغط AISI 304
12 الناشر 1 AISI 304
13 لوح الشد AISI 304
14 الدافعة AISI 304
15 الجلب (غلاف أنبوبي) AISI 304
16 الناشر 2 AISI 304
17 الناشر 3 AISI 304
18 مانع التسرب الميكانيكي سيلكا\كربون
19 غلاف التثبيت AISI 304
20 غلاف صندوق أطراف الأسلاك بلاستيك
