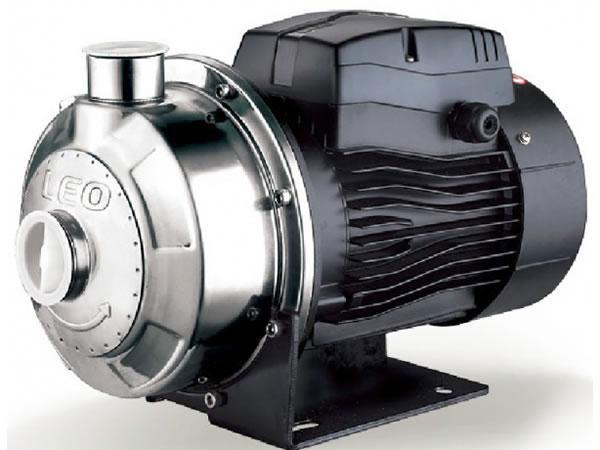

مضخة طاردة مركزية ستانلس ستيل AMS

مضخة طاردة مركزية ستانلس ستيل AMS

الإستخدامات
إن المضخة الطاردة المركزية الأفقية ستانلس ستيل AMS مناسبة لتزويد الأسر بالماء ودعم المعدات وتعديل ضغط للأنابيب
وتسقية الحدائق وتسقية دفيئات الخضروات وتربية الأسماك والدواجن وفي الصناعة والتعدين وتزويد المياه وتصريفها لناطحات السحاب ومكيفات الهواء المركزية وأنظمة التزويد الحراري المركزي.

مميزات المضخة الطاردة المركزية ستانلس ستيل AMS
هيكل المضخة AISI 304
- عمود الإدارة AISI 304
- أقصى درجة حرارة للسوائل: +85℃
- أقصى إرتفاع عن سطح البحر:: يصل إلى 1000م

مميزات المحرك
-محرك بملف نحاسي
- مدمج بواقي حراري لمحرك أحادي المرحلة
- صنف العزل: F
- صنف الحماية: IP44
- اقصى درجة حرارة محيطة: +40

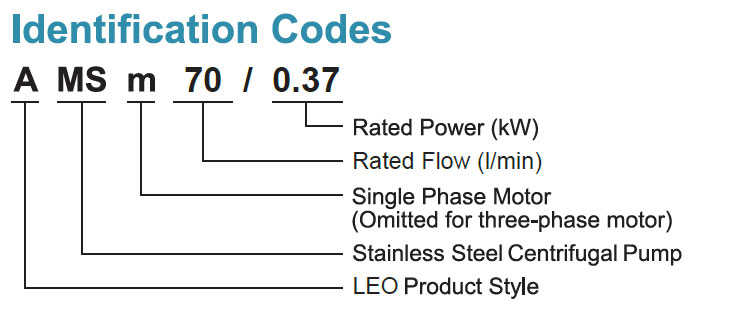

المواصفات التقنية للمضخة المركزية ستانلس ستيل AMS70-120
النموذج الطاقة Q(l/min) 0 30 40 60 80 100 120 140 160 180
أحادي مرحلة ثلاثي المرحلة KW HP Q(m³/h) 0 1.8 2.4 3.6 4.8 6 7.2 8.4 9.6 10.8
AMSm70/0.37 AMSm70/0.37 0.37 0.5 H (m) 20.9 19 18.1 15.7 12.1 ˗ ˗ ˗ ˗ ˗
AMSm70/0.55 AMSm70/0.55 0.55 0.75 29.5 27.3 26.3 23.4 19.1 ˗ ˗ ˗ ˗ ˗
AMSm70/0.75 AMSm70/0.75 0.75 1 30.4 28.5 27.8 26 23 ˗ ˗ ˗ ˗ ˗
AMSm120/0.55 AMSm120/0.55 0.55 0.75 20.2 ˗ ˗ 17.9 16.6 15.1 13.3 11.2 8.7 ˗
AMSm120/1.1 AMSm120/1.1 1.1 1.5 30.2 ˗ ˗ 26.7 25.1 23.3 21.2 19 16.4 ˗

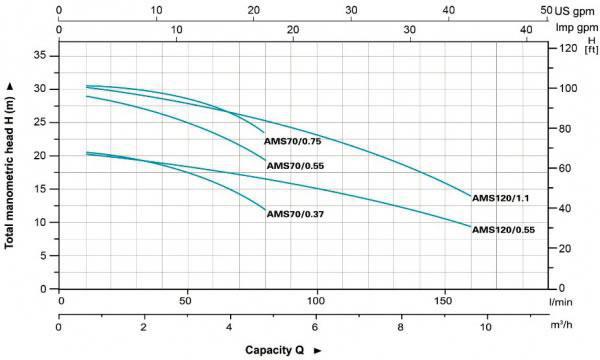

منحنيات الأداء الهيدروليكي للمضخة المركزية ستانلس ستيل AMS70-120
منحنيات الأداء الهيدروليكي للمضخة المركزية ستانلس ستيل AMS70-120

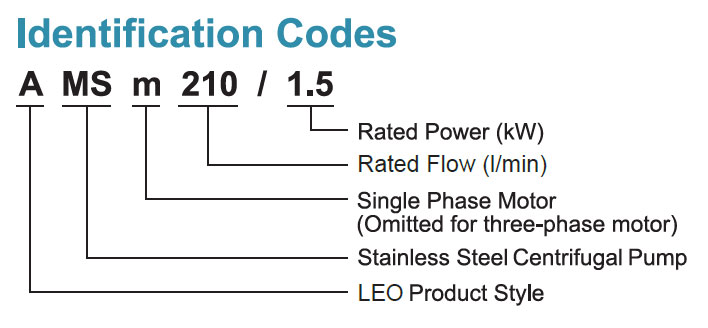

المواصفات التقنية للمضخة المركزية ستانلس ستيل AMS210-370
الطاقة Q(l/min) 0 30 60 100 120 140 160 180 200 250 300 350 400 430 480 520
KW HP Q(m³/h) 0 1.8 3.6 6 7.2 8.4 9.6 10.8 12 15 18 21 24 26 29 31
0.75 1 H(m) 16.8 ˗ ˗ ˗ 15.6 15.2 14.8 14.2 13.6 11.9 9.8 ˗ ˗ ˗ ˗ ˗
1.1 1.5 19.7 ˗ ˗ ˗ 18.7 18.3 18 17.5 17.1 15.6 13.6 ˗ ˗ ˗ ˗ ˗
1.5 2 24.2 ˗ ˗ ˗ 23.5 23.2 22.8 22.4 21.8 20.2 18 ˗ ˗ ˗ ˗ ˗
2.2 3 27.5 ˗ ˗ ˗ 26.7 26.5 26.1 25.7 25.2 23.8 21.9 ˗ ˗ ˗ ˗ ˗
1.1 1.5 15.4 ˗ ˗ ˗ ˗ ˗ ˗ 14.7 14.4 13.5 12.3 10.8 8.9 7.6 ˗ ˗
1.5 2 19.3 ˗ ˗ ˗ ˗ ˗ ˗ ˗ 18.1 17.3 16.3 15 13.3 12.3 10.2 ˗
2.2 3 23.1 ˗ ˗ ˗ ˗ ˗ ˗ ˗ 21.7 20.9 20 18.8 17.2 16.2 14.2 12.3

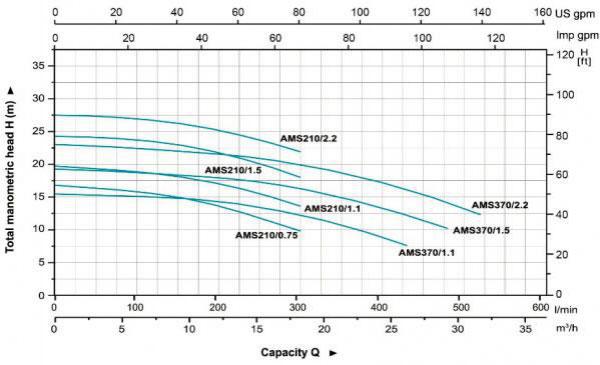

منحنيات الأداء الهيدروليكي للمضخة المركزية ستانلس ستيل AMS210-370
منحنيات الأداء الهيدروليكي للمضخة المركزية ستانلس ستيل AMS210-370

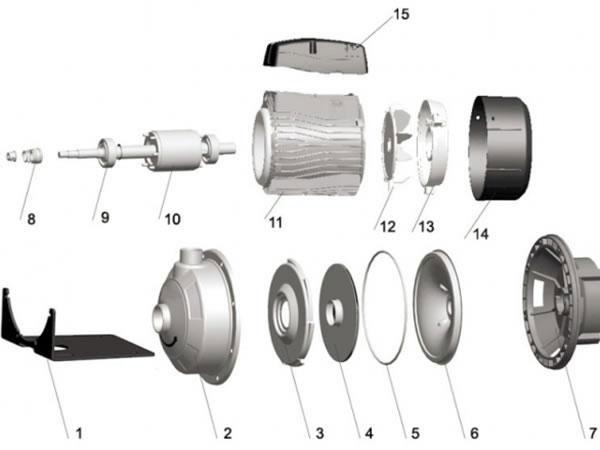

جدول المواد
جدول المواد
No. الجزء المادة
1 الداعم التحتي فولاذ
2 هيكل المضخة AISI 304
3 الناثر AISI 304
4 المروحة AISI 304
5 حلقة-0 NBR
6 الصفيحة المقاومة للهواء AISI 304
7 الداعم ZL 102
8 مانع تسرب ميكانيكي كربيد السيلكون/كربون
9 كرسي تحميل البكريات
10 الدوار
11 الجزء الساكن
12 المروحة PP
13 الغلاف الخلفي ZL 102
14 غطاء المروحة PP
15 صندوق الأطراف الكهربائية ABS

تستخدم المضخة الطاردة المركزية ستانلس ستيل AMS لتزويد الأسر بالماء ودعم المعدات وتعديل ضغط للأنابيب وتسقية الحدائق وتسقية دفيئات الخضروات وتربية الأسماك والدواجن وفي الصناعة والتعدين وتزويد المياه وتصريفها لناطحات السحاب ومكيفات الهواء المركزية وأنظمة تزويد الحرارة المركزية.
