مضخة طاردة مركزية ذات غلاف منفصل
عام
إن المضخة الطاردة المركزية ذات غلاف منفصل مُصدق عليها من قبل UL وهي ثالث منتج مبتكر من المضخات الطاردة المزدوجة. لقد تم تطوير هذه السلسلة بإستخدام تقنية متطورة من الداخل والخارج بالتالي تمتلك العديد من المميزات بمايشمل أعلى أداء هيدروليكي وفعالية عالية وأيضاً تكهف منخفض وتكلفة صيانة منخفضة.
إن تصميم وتصنيع وجودة هذه السلسلة بناءً على المعيار المحلي GB/T5657 (المواصفات التقنية للمضخات المركزية نوع III). إن نسبة الكفاءة تتلاءم مع المعيار المحلي GB197692 (فعالية الطاقة المحددة وقيمة التقييم لتوفير الطاقة للمضخات المركزية لتنظيف المياه).
الإستخدامات
تستخدم المضخة الطاردة المركزية ذات غلاف منفصل لنقل المياه النظيفة أو أي سوائل مشابهة في الخواص الكيميائية أو الفيزيائية بالرغم من ذلك يظل الإستخدام الرئيسي لهذه المضخة هو على وجه خاص تزويد المياه لأنظمة إطفاء الحريق. مع مواد مقاومة للتآكل فإن المضخة المركزية تستخدم أيضاً لنقل المياه المبددة صناعياً ومياه البحار والمياه الغير نظيفة مع مواد صغيرة والتي تجعلها مناسبة لأنظمة التزويد والتصريف وأنظمة التبريد في المصانع الفولاذية والحديدية والصناعات البتروكيميائية ومعامل الطاقة الحرارية والمناجم وتزويد المياه للمدن وأنظمة التدفئة ومشاريع الصيانة والري
معلومات التشغيل
المقدرة من 500 إلى 1000 GPM
الضغط من 75.8 إلى 318 psi
قطر المدخل: 6"، 8"
درجة الحرارة: درجة حرارة طبيعية
البيئة: مياه نقية ومشابهة لتلك المياه النقية
المشغل: محرك كهربائي أو محرك ديزل
2غلاف المضخة
تصميم حجيرات دائرية للمياه مع فعالية عالية
حجيرات المياه بحلزون مزدوج يوازن القوة الإشعاعية ويتميز بقوة ممتازة وقوة منخفضة لكرسي التحميل ومانع التسرب وفترة تشغيل طويلة
الحجرة الطاردة مصممة بجانحة قيادية ويتميز بعدم دورانه أثناء الطرد وعملية تشغيل مستقرة ولاوجود للضوضاء وأداء تكهف ممتاز
يتم إستخدام دهان مقاوم الإحتكاك والتآكل في حجرة الطرد وقناة التفريغ للفقد الهيدروليكي المنخفض.
3 غلاف الكوبلنج
هيكل التقسيم آمن وفعال ومطابق لمعايير UL
4 حلقة منع التسرب
إن حلقة منع التسرب مدرجة التصميم مع فقد كمية منخفضة
6 عمود الدوران
تم تصميمه ليكون أسمك مع متانة كبيرة وتشغيل مستقر
إن تصميم منع التسرب المتكامل مستخدم بدون ربطه بالسوائل ممايجعل الصيانة سهلة
الزمن القصير للدوران العاكس مسموح ويمكن أستخدام عمود الإدارة لكلا الإستدارات
9 كرسي التحميل
يتم إستخدام تصميم القطر المضخم والإمتداد القصير وكلاهما يعطيان المضخة فترة تشغيل طويلة ومستقرة
تم تزويد كراسي تحميل لتكتلات الثغرات العميقة المشحمة بالزيت
تسريب الزيت متصل بالشبكة
12 المروحة
مصممة بنظرية تدفق ثلاثي الأبعاد ومحاكاة وتقدير CFD التي تمتلك مميزات للكفاءة العالية وأداء تكهف جيد.
أرياش مجاورة بتصميم متشابك وتفريغ نوع ـ V الذي يتميز بتدفق ممتاز ونبضان منخفض وإهتزاز منخفض وفعالية عالية. يتم إستخدام قالب معدني وماكينة رقمية وملاط خشن دقيق.
13 حشو منع التسرب
- موانع تسرب عالية الجودة بدون أي تسرب أثناء التشغيل لفترات زمنية طويلة
- جلبة عمود الإدارة ستانلس ستيل ملائمة للصيانة
- يمتلك غطاء مانع التسرب منفصل مساحة كافية لإستبدال مانع التسرب

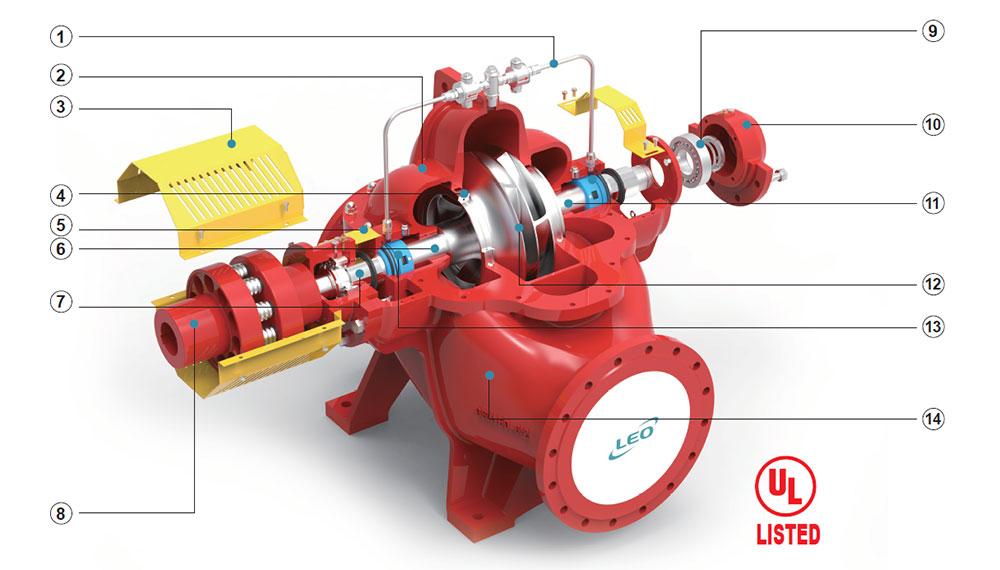

| No. | الجزء | المادة |
| 1 | أجزاء أنابيب منع التسرب | 0Cr18Ni9 |
| 2 | غلاف المضخة | QT500-7 |
| 3 | غلاف الكوبلنج | Q235-B |
| 4 | حلقة منع التسرب ☆ | ZG1Cr18Ni9 |
| 5 | الغلاف الواقي | Q235-B |
| 6 | عمود الإدارة | 40Cr |
| 7 | جلبة مقاومة لكرسي التحميل | 0Cr18Ni9 |
| 8 | أجزاء الكوبلنج | معدن 45# |
| 9 | أجزاء كرسي التحميل | SKF( ماركة تجارية) |
| 10 | غلاف كرسي التحميل | QT500-7 |
| 11 | جلبة مقاومة للمروحة | 0Cr18Ni9 |
| 12 | المروحة | ZG1Cr18Ni9 |
| 13 | أجزاء حشوات منع التسرب ☆ | معدن الأسبستوس |
| 14 | هيكل المضخة | QT500-7 |
ملاحظة: الأجزاء المؤشر عليها بـ ☆ هي قطع غيار إستهلاكية

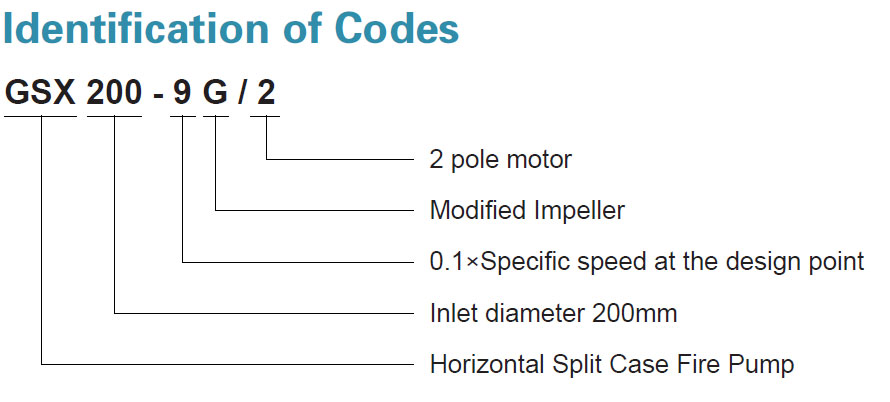

قائمة معلمات الأداء| النموذج | معدل القدرة (مدرجة UL) | الضغط | طاقة عمود الإدارة | المحرك | Eff. | قطر المدخل | قطر المخرج | نسبة الوزن للطاقة | ||||||
| الطاقة | الجهد | السرعة | ||||||||||||
| US·GPM | m³/h | psi | bar | Kw | Kw | V | rpm | % | ||||||
| GSX150-6/2 | A | 500 | 113.6 | 75.8 | 5.2 | 44 | 75 | 380 | 2990 | 50.2 | 6〞 | 4〞 | 170 | |
| B | 148.5 | 10.2 | 72 | 110 | 60 | |||||||||
| GSX150-4/2 | A | 148.8 | 10.3 | 76.8 | 132 | 41.4 | 200 | |||||||
| B | 220 | 15.2 | 117.4 | 200 | 40 | |||||||||
| GSX200-6/2 | A | 750 | 170.3 | 122.2 | 8.4 | 84.5 | 110 | 63 | 4〞 | 5〞 | 200 | |||
| B | 189.5 | 13.1 | 129.5 | 200 | 63.9 | |||||||||
| GSX200-9/2 | A | 100 | 6.9 | 75 | 110 | 63 | 6〞 | 260 | ||||||
| B | 119 | 8.2 | 87.5 | 132 | 63.9 | |||||||||
| GSX200-6G/2 | A | 1000 | 227.1 | 125 | 8.6 | 112 | 160 | 65.1 | 5〞 | 300 | ||||
| B | 168.6 | 11.6 | 125 | 200 | 67.4 | |||||||||
| GSX200-9G/2 | A | 82 | 5.7 | 71 | 160 | 67.8 | 6〞 | 260 | ||||||
| B | 98.5 | 6.8 | 131.5 | 200 | 71 | |||||||||
| GSX200-4G/2 | A | 248 | 17.1 | 204 | 315 | 61 | 5〞 | 340 | ||||||
| B | 318 | 21.9 | 234 | 315 | 67.6 | |||||||||
إن شركة LEO هي شركة قيادية في مجال تصنيع المضخات الطاردة المركزية ولاتصنع إلا مضخات ذو جودة ممتازة. لقد قامت بتصنيع ملايين مضخات مياه المجاري ويتم إستخدامها حالياً في أكثر من 140 دولة. يمكن لمضخات LEO المركزية أن تتلاءم مع أي أنظمة ضخ تجارية.
