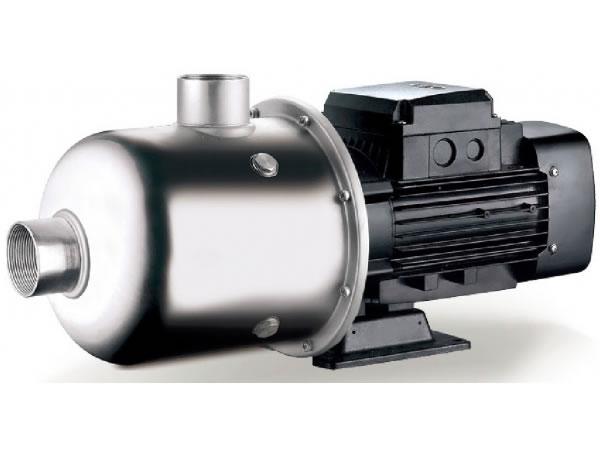

مضخة أفقية متعددة المراحل فولاذية مقاومة للصدأ، EDH (10)

 مضخة أفقية متعددة المراحل فولاذية مقاومة للصدأ، <span dir='ltr'>EDH (10)</span>

التطبيقات
- إنها مطبقة لتوريد مياه المنازل، دعم الآلات، تنظيم ضغط الأنابيب، تسقية الحدائق، ري مشاتل الخضروات، حقل الأسماك وتربية الدواجن، الإستخدام الصناعي والتعدين، توريد الماء ومشاريع تصريف مياه المجاري والمباني العالية، مكيفات الهواء المركزية ونظام تدوير التسخيني المركزي وغير ذلك.

المضخة
- عمود AISI 304
- درجة حرارة السائل القصوى: +85℃
- الإرتفاع العمودي: يصل حتى 1000m
- الشفط الأقصى: 8m
- ضغط المنفذ الأقصى: محدود بأقصى ضغط للعملية

المحرك
- محرك مع ملف نحاسي
- حامي حراري مدمج لمحرك بمرحلة أحادية
- فئة العزل: F
- فئة الحماية: IP44
درجة حرارة الجو المحيط القصوى: +40℃

البيانات الفنية
الموديل الطاقة Q(m³/h) 0 2 4 6 7 8 9 10 11 12 13 14
مرحلة أحادية KW HP Q(l/min) 0 33 67 100 117 133 150 167 183 200 217 233
EDH(m)10-10 0.75 1 H (m) 9.4 9.6 9.5 9.1 8.7 8.3 7.8 7.1 6.4 5.4 4.4 3.1
EDH(m)10-20 19.2 18.8 18.7 17.9 17.1 16.3 15.3 13.9 12.4 10.7 8.4 6.2
EDH(m)10-30 1.1 1.5 28.5 28.7 28.7 27.5 26.5 25.2 23.6 21.7 19.3 17 14 10
EDH(m)10-40 1.5 2 37 39.9 40.1 38.7 37.2 35.9 33.9 31.6 28.7 24.9 19.7 15.9
EDH(m)10-50 2.2 3 48.3 48.8 49.3 47.2 45.4 43.6 41 38.2 34.2 30 24.5 18

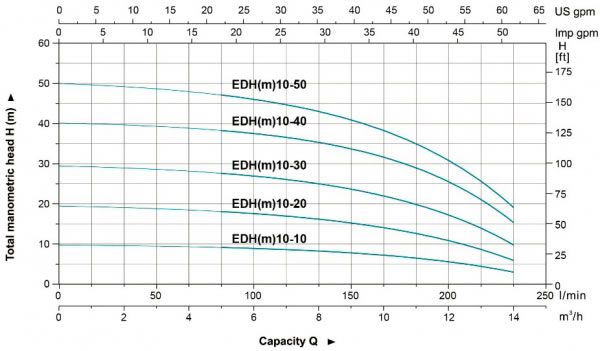

منحنى الأداء الهيدروليكي

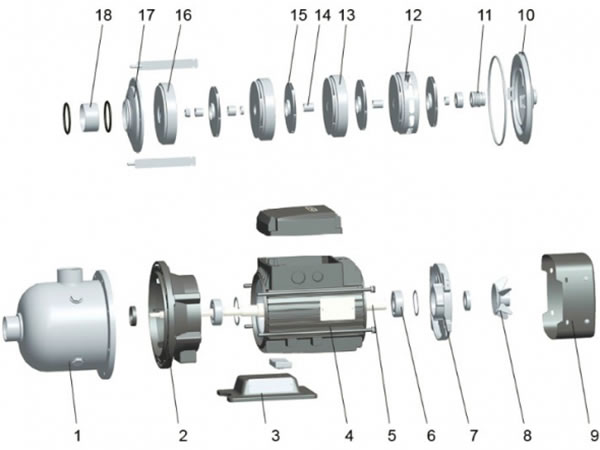

جدول المواد
الرقم الجزء المواد
1 جسم المضخة AISI 304/AISI 316
2 داعمة ZL 102
3 صفيح سفلي Cast Iron
4 الجزء الساكن
5 الدوار
6 البيرنج
7 غطاء خلفي ZL 102
8 مروحة PP
9 غطاء المروحة 08F
10 غطاء الدعامة AISI 304
11 قفل ميكانيكي كربون / سيراميك
12 ناشر 3 AISI 304
13 ناشر 2 AISI 304
14 أنبوب معدني AISI 304
15 ضاغط AISI 304
16 فاصل دفعي AISI 304
17 صفيحة ضغط AISI 304
18 ناشرة 1 AISI 304
