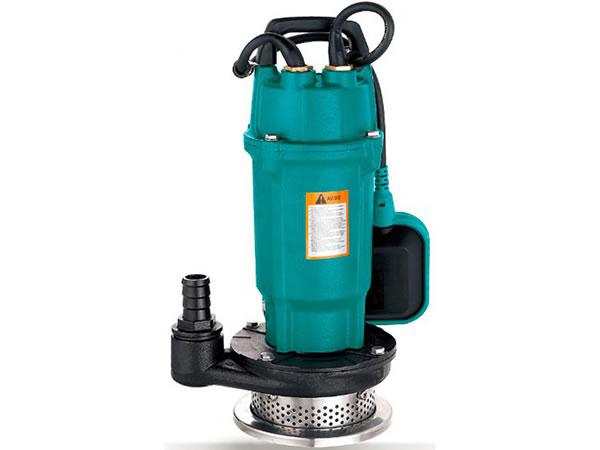

طلمبات غاطسة

 طلمبات غاطسة

التطبيقات
- معدات الري والتصريف الكهربائية الصغيرة.
- مطبقة عملياً في ضخ أبار المياه وتوريد مياه المنازل، وكذلك تصريف المياه المتكدسة الصناعية، توريد الماء وتصريفها في الإنشاءات المعمارية، تربية المواشي وغير ذلك.

المحرك
- ملف نحاسي
- حامي حراري مدمج
- عمود ملحوم من الفلوذ المقاوم للصدأ
- فئة العزل: B
فئة الحماية: IP68

المضخة
- جسم مضخة حديدي بمعالجة خاصة ضد الأتربة.
- عمق الغمر الأقصى: 5m
- درجة حرارة السائل القصوى
- قيمة pH للسائل: 6.5 -8

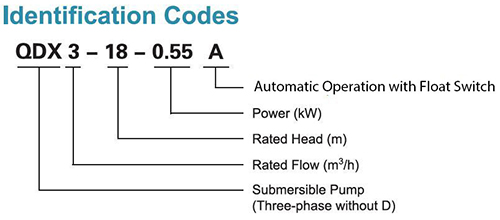

Identification Codes
البيانات الفنية
الموديل Q(m³/h) 0 1.5 3 4.5 6 7.5 9 10.5 12 13.5 15 16.5 18 19.5 21 22.5 24
Q(l/min) 0 25 50 75 100 120 150 175 200 225 250 275 300 325 350 375 400
QDX1.5-15-0.37A H (m) 16 15.6 14.2 11.8 8 3.9 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
QDX3-18-0.55A 19.2 19.2 18.5 17.5 15.5 13.2 10 7 3.7 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
QDX10-10-0.55A 15.3 15.2 15 14.8 14.4 13.5 12.5 11.3 10 8.5 6.3 3.8 ˗ ˗ ˗ ˗ ˗
QDX15-7-0.55A 8.6 8.5 8.4 8.3 8.2 8 7.8 7.6 7.4 7.2 6.8 6.3 5.8 5.2 4.5 3.8 3
QDX1.5-32-0.75A 32.5 31.5 28.5 24.5 20 15.5 8.5 1 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
QDX6-18-0.75A 19.5 19.2 19 18.6 18 16.2 16.2 14.7 12.8 11 8.6 4.2 ˗ ˗ ˗ ˗ ˗
QDX10-16-0.75A 19.5 19.2 19 18.6 18 16.2 16.2 14.7 12.8 11 8.6 4.2 ˗ ˗ ˗ ˗ ˗

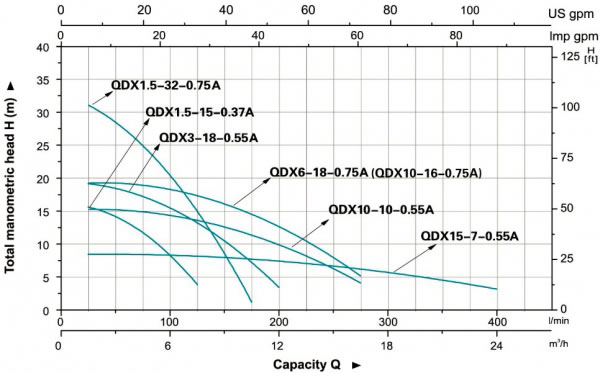

منحنى الأداء الهيدروليكي
البيانات الفنية
الموديل Q(m³/h) 0 1.5 3 4.5 6 7.5 9 10.5 12 13.5 15 16.5 18 19.5 21 22.5 24 25.5 27 28.5 30 31.5
Q(l/min) 0 25 50 75 100 120 150 175 200 225 250 275 300 325 350 375 400 425 450 475 500 525
QDX15-10-0.75A H (m) 11 10.9 10.8 10.7 10.6 10.5 10.4 10.3 10.2 10.1 10 9.6 9.2 8.5 7.6 6.5 5.6 4.7 3.8 2.7 ˗ ˗
QDX25-6-0.75A 9.3 9.2 9.1 9 8.9 8.7 8.5 8.3 8 7.7 7.5 7.2 6.8 6.6 6.4 6.2 6 5.8 4.8 4 2.6 1.5
QDX10-18-1.1A 25.8 25.5 25 24.6 24 22.8 21.2 18.5 16 13.2 9 4 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
QDX15-14-1.1A 15 14.9 14.8 14.7 14.6 14.5 14.3 14.2 14 13.9 13.8 13.2 12.5 11.5 10.6 9.5 8 6.7 5.5 4.4 3.1 ˗
QDX40-5.5-1.1A 6.1 6.2 6.3 6.4 6.5 6.5 6.7 6.8 6.7 6.7 6.65 6.6 6.6

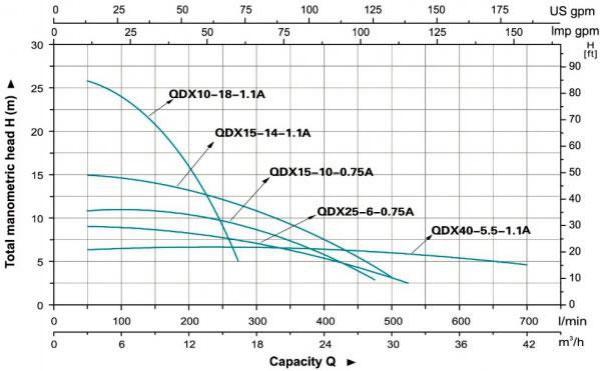

منحنى الأداء الهيدروليكي
Hydraulic Performance Curves

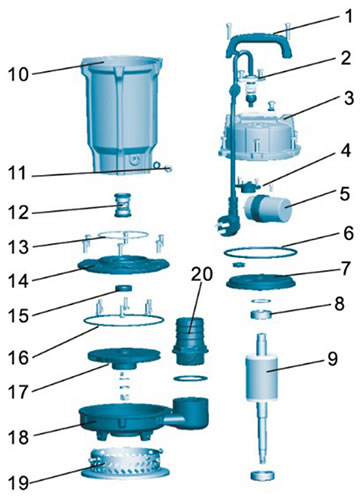

جدول المواد
الرقم الجزء المواد
1 مقبض PP
2 كابل
3 غطاء علوي HT200
4 حامي
5 مكثف
6 حلقة-O NBR
7 غطاء علوي HT200
8 بيرنج
9 دوار
10 الجزء الساكن
11 لولب حقن الزيت
12 قفل ميكانيكي كربون / سيراميك
13 حلقة-O NBR
14 غطاء إسطوانة الزيت HT200
15 قفل الزيت
16 حلقة-O NBR
17 ضاغط PPO ZL 102
18 جسم المضخة HT200
19 شاشة مصفاة فولاذ مقاوم للصدأ
20 موصل منفذ PP
