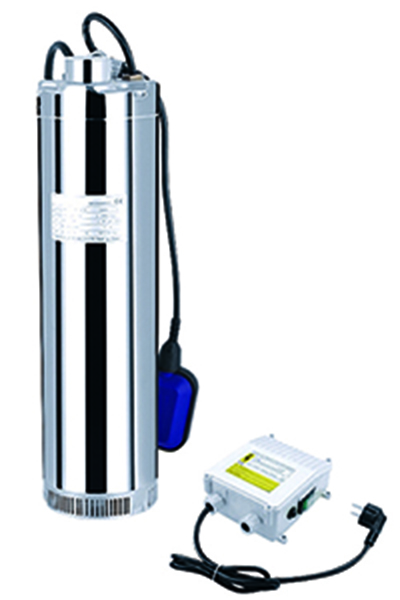

مضخة أعماق مغمورة مدمجة 5DW

مضخة أعماق مغمورة مدمجة 5DW

التطبيق
- تُستخدم في إمدادات الماء من الآبار والخزانات الإحتياطية.
- للاستخدامات المنزلية والاستخدمات المدنية والصناعية.
- تُستخدم في الحدائق وأنظمة الري.

شروط تشغيل مضخة أعماق مغمورة مدمجة 5DW
- درجة حرارة السائل القصوى تصل حتى +35°C
- أقل عمق للغمر: 100 mm
- أقصى عمق للغمر: 20 m
- أقل قُطر للفتحة: 5 بوصة.

ميزات مضخة أعماق مغمورة مدمجة 5DW
- محرك باللف
- أحادية الطور: 220 - 240V/50Hz
- ثلاثي الأطوار: 380 - 415V /50Hz
- طول الكابل (الكيبل): 15 m
- درجة العزل: F
- درجة الحماية: IP68

كلمات دليلية
تفاصيل فنية لمضخة أعماق مغمورة مدمجة 5DW-P
الموديل P2 تصريف n≈2850 1/min
Q (m³/h) 0 1 1.5 2 2.5 3 3.5 4 4.5 5
1~
220-240V
3~
380-415V
Kw HP Q (l/min) 0 16.6 25 33.3 41.6 50 58.3 66.6 75 83.2
5DWm2/3-0.55P 5DW2/3-0.55P 0.55 0.75 H(m) 38 35 33 31 28.5 25 20.5 16.5 12 7
5DWm2/4-0.6P 5DW2/4-0.6P 0.6 0.8 49 46 43.5 40 37 32.5 27.5 22 16 10
5DWm2/5-0.75P 5DW2/5-0.75P 0.75 1 60 56 52.5 48.5 44 39 33 26 19 11
5DWm2/6-0.9P 5DW2/6-0.9P 0.9 1.2 73 68 64 60 54 48 40.5 32 23 14.5
5DWm2/7-1.1P 5DW2/7-1.1P 1.1 1.5 85 80 76 70 65 57 48 38.5 30 18
5DWm2/8-1.3P 5DW2/8-1.3P 1.3 1.75 97 91 87 80 74 65 55 44 32 20

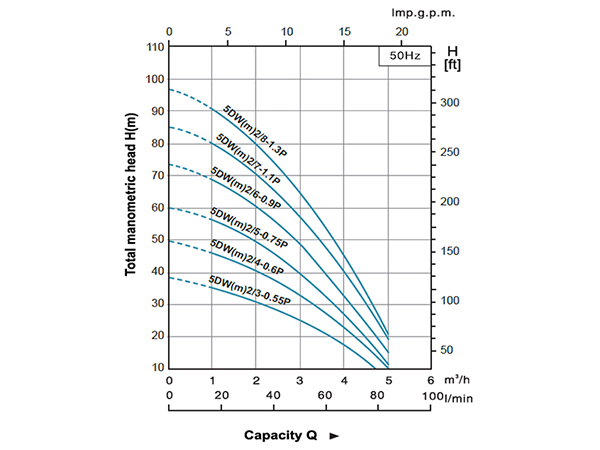

منحنى الأداء الهيدروليكي لمضخة أعماق مغمورة مدمجة 5DW-P
تفاصيل فنية لمضخة أعماق مغمورة مدمجة 5DW2
الموديل P2 تصريف n≈2850 1/min
Q (m³/h) 0 1 1.5 2 2.5 3 3.5 4 4.5
1~
220-240V
3~
380-415V
Kw HP Q (l/min) 0 16.6 25 33.3 41.6 50 58.3 66.6 75
5DWm2/3-0.55 5DW2/3-0.55 0.55 0.75 H(m) 33 31 29.5 27.5 25 22 19 16 12
5DWm2/4-0.55 5DW2/4-0.55 0.55 0.75 44 41.5 39.5 36.5 33.5 29.5 25.5 21 16
5DWm2/5-0.75 5DW2/5-0.75 0.75 1 53 49.5 47 44 40 35 30 25 19
5DWm2/6-0.9 5DW2/6-0.9 0.9 1.2 65 61 58 54 49 43 37 30.5 23
5DWm2/7-0.9 5DW2/7-0.9 0.9 1.2 76.5 71 67.5 62.5 57.5 52.5 46 40 32.5
5DWm2/8-1.1 5DW2/8-1.1 1.1 1.5 87.5 81 77 71.5 66 60 52.5 46 37

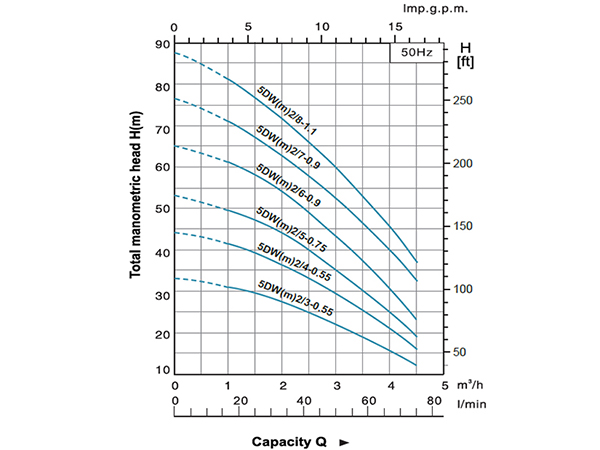

منحنى الأداء الهيدروليكي لمضخة أعماق مغمورة مدمجة 5DW2
تفاصيل فنية لمضخة أعماق مغمورة مدمجة 5DW4
الموديل P2 تصريف n≈2850 1/min
Q (m³/h) 0 2.5 3 3.5 4 4.5 5 6 7 8
1~
220-240V
3~
380-415V
Kw HP Q (l/min) 0 41.6 50 58.3 66.6 75 83.3 100 116 133
5DWm4/4-0.9 5DW4/4-0.9 0.9 1.2 H(m) 43 39 38 36.5 35 33 30 25.5 19.5 13
5DWm4/5-1.1 5DW4/5-1.1 1.1 1.5 53 48 46.5 45 43 40 37.5 32 24 15
5DWm4/6-1.1 5DW4/6-1.1 1.1 1.5 66 60 58 56 54 51.5 49 42 34 20.5
5DWm4/7-1.5 5DW4/7-1.5 1.5 2 77 70 68 65.5 63 60 57 49 39.5 24
5DWm4/8-1.5 5DW4/8-1.5 1.5 2 88 80 77.5 75 72 68.5 65 56 45 27.5

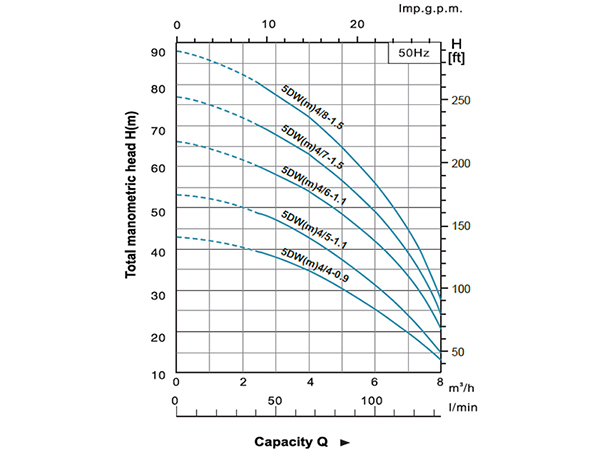

منحنى الأداء الهيدروليكي لمضخة أعماق مغمورة مدمجة 5DW4
تفاصيل فنية لمضخة أعماق مغمورة مدمجة 5DW8
الموديل P2 تصريف n≈2850 1/min
Q (m³/h) 0 5 6 7 8 9 10 11
1~
220-240V
3~
380-415V
Kw HP Q (l/min) 0 83.3 100 116 133 150 166 183
5DWm8/3-1.1 5DWm8/3-1.1 1.1 1.5 H(m) 34.5 29.5 28 26.5 24.5 22.5 20 16.5
5DWm8/4-1.5 5DWm8/4-1.5 1.5 2 45.5 39 37 35 35 30 26.5 22.5

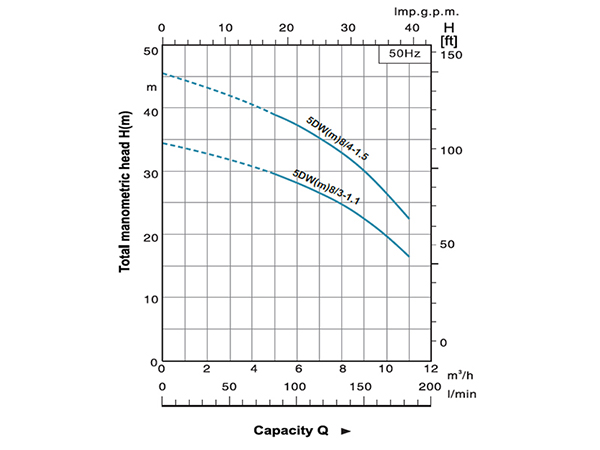

منحنى الأداء الهيدروليكي لمضخة أعماق مغمورة مدمجة 5DW8
مواد مكونات المضخة
No الجزء المواد
5DW-P 5DW
5 الغطاء العلوي حديد صب (معياري)
Cast Cu & AISI 304 اختياري
(معياري) Cast Cu
اختياريAISI 304
7 غلاف كرسي التحميل
6 غلاف كرسي التحميل العلوي الومنيوم مصبوب بالقوالب
10 سدادة AISI 304 AISI 304
11 غلاف المحرك AISI 304 AISI 304
12 الغلاف الخارجي AISI 304 AISI 304
13 غلاف المضخة AISI 304 AISI 304
14 دفاعة (مروحة) PPO AISI 304
15 ناشرة PPO AISI 304
17 وصلة الشفط AISI 304
17a أداة الإقتران PPO /
22 تركيب الكرسي PPO /
25 فلتر (مرشح/ صفاية) AISI 304
27 الجزء الساكن
28 الدوارة
31a,b كرسي التحميل
32 مكثف كهربائي
34a سدادة ميكانيكية كربون/ سيراميك
34b سدادة ميكانيكية Sic/Sic
36a,b,c حلقة O NBR
38 جلبة العمود AISI 304
39 محمل الجلبة PU /
40 حلقة القمط / Cast Cu
40a صفيحة مانعة للتسرب AISI 304 /
40b اوحة التثبيت بالقفل AISI 304 /
41a حشوات رقيقة / AISI 304
41b كتلة الضغط AISI 304 /
46 أطواق تثبيت AISI 304 /
47 الكابل H07RN-F
