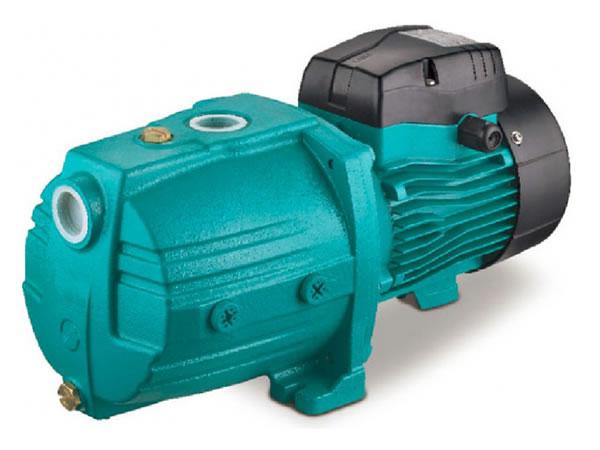

مضخة طاردة مركزية متعددة المراحل 3(4)Acm
التطبيقات
- يمكن إستخهدامها لنقل الماء أو أي سوائل أخرى لها نفس الخصائص الفيزيائية والكيميائية للماء.
- مناسبة للإستخدام الصناعي وتوريد مياه المدن، توريد الماء المحلي، المباني ذات العلو الشاهق، نقل الماء لمسافات طويلة والمعدات المساعدة ذات العلاقة.
المضخة
- جسم مضخة من سبيك الحديد تحت معالجة خاصة ضد الأتربة.
- عمود AISI 304
- درجة حرارة السائل القصوى: +40℃
- الشفط الأقصى: +8m
المحرك
- بيرنج C&U
- محرك مع ملف نحاسي
- حامي حراري مدمج لمحرك بمرحلة أحادية
- فئة العزل: F
- فئة الحماية: IPX4
درجة حرارة الجو المحيط القصوى: +40

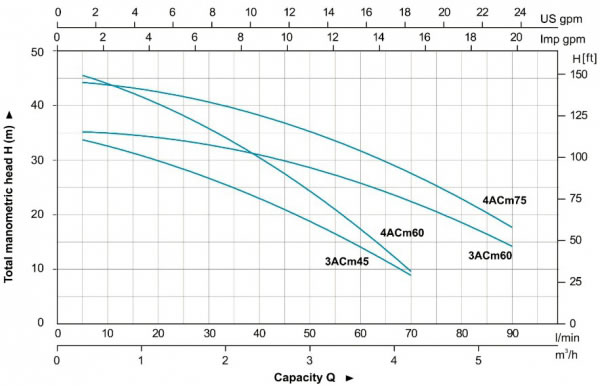

| الموديل | الطاقة | Q(m³/h) | 0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.4 | 3 | 3.6 | 4.2 | 4.8 | 5.4 | ||
| مرحلة أحادية | ثلاثة مراحل | KW | HP | Q(l/min) | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
| ˗ | 0.45 | 0.6 | H (m) | 35 | 33.5 | 32.5 | 31.5 | 30 | 28.5 | 26.5 | 23 | 18.5 | 14 | 9 | ˗ | ˗ | |
| ˗ | 0.6 | 0.85 | 46.5 | 45 | 44 | 42.5 | 40.5 | 38.5 | 36 | 30 | 24 | 17 | 10 | ˗ | ˗ | ||
| ˗ | 0.6 | 0.85 | 36 | 35.5 | 35 | 34.5 | 34 | 33.5 | 32.5 | 30.5 | 28.5 | 26 | 23 | 19 | 13.5 | ||
| 4AC75 | 0.75 | 1 | 46.5 | 45 | 44 | 43 | 42 | 41 | 40 | 38 | 35.5 | 32.5 | 28 | 23 | 17 | ||

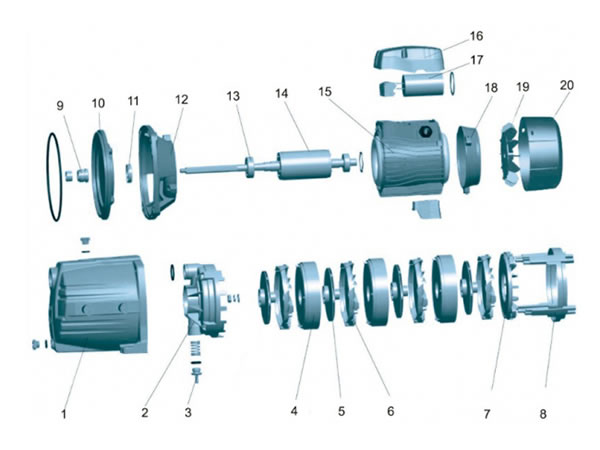

| الرقم | الجزء | المواد |
| 1 | جسم المضخة | HT 200 |
| 2 | غطاء المضخة | PPO |
| 3 | صمام إرتدادي | PPO |
| 4 | ناشرة 1 | PPO |
| 5 | ضاغط | PPO |
| 6 | ناشرة 2 | PPO |
| 7 | ماسك ناشر | PPO |
| 8 | إطار دعامة | PPO |
| 9 | قفل ميكانيكي | كربون / سيراميك |
| 10 | غطاء دعامة | HT 200 |
| 11 | قفل زيت | |
| 12 | دعامة | ZL 102 |
| 13 | بيرنج | |
| 14 | الدوار | |
| 15 | الجزء الثابت | |
| 16 | صندوق أطراف التوصيل | ABS |
| 17 | مكثف | |
| 18 | غطاء خلفي | ZL 102 |
| 19 | مروحة | PP |
| 20 | غطاء مروحة | PP |
