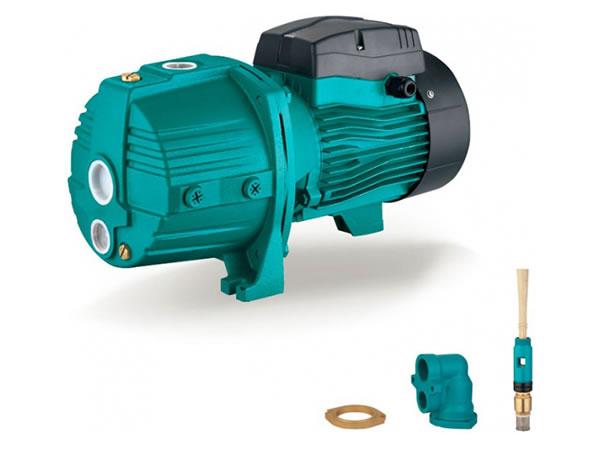

مضخة نفاثة للأبار العميقة AJDm

مضخة نفاثة للأبار العميقة AJDm

المضخة
- جسم مضخة ودعامة من سبيك الحديد تحت معالجة خاصة ضد الأتربة.
- مكرة من الفولاذ المقاوم للصدأ
- عمود من فولاذ AISI 304
- درجة حرارة السائل القصوى: +40℃
- الشفط الأقصى: +40m

المحرك
- بيرنج C&U
- محرك بملف نحاسي
- حامي حراري مدمج لمحرك من مرحلة أحادية
- فئة العزل: F
- فئة الحماية: IPX4
- درجة حرارة الجو المحيط القصوى: +40℃

البيانات الفنية

الموديل	الطاقة		HS (m)	Q(l/min)	0	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30
الموديل	KW	HP	HS (m)	Q(l/min)	0	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30
AJDm55/2h	0.55	0.75	15	H (M)	37	33	30	27	25	23	21	19	17	15	13		˗	˗	˗	˗
AJDm75/2h	0.75	1			47	43	40	37	34	31	29	27	25	23	21	19	17	˗	˗	˗
AJDm110/2h	1.1	1.5			70	65	61	57	53	50	47	44	42	40	38	36	34	32	30	28
AJDm55/2h	0.55	0.75	20		30	26	23	21	19	17	15	13	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/2h	0.75	1			39	36	33	30	27	24	22	20	18	17	˗	˗	˗	˗	˗	˗
AJDm110/2h	1.1	1.5			62	57	53	49	46	43	40	38	36	34	32	28	28	˗	˗	˗
AJDm55/2h	0.55	0.75	25		23	19	16	14	12	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/2h	0.75	1			32	29	26	23	20	18	16	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/2h	1.1	1.5			54	49	45	42	39	36	33	31	29	27	˗	˗	˗	˗	˗	˗
AJDm55/2h	0.55	0.75	30		16	13	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/2h	0.75	1			25	22	19	16	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/2h	1.1	1.5			46	42	38	35	32	29	27	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/2h	0.75	1	35		18	15	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/2h	1.1	1.5	35		39	35	31	28	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/2h	1.1	1.5	40		32	28	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗

البيانات الفنية

الموديل	الطاقة		HS (m)	Q(l/min)	0	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32	34
الموديل	KW	HP	HS (m)	Q(l/min)	0	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32	34
AJDm55/4H	0.55	0.75	15	H (M)	39	35	33	29	27	25	23	21	19	17	15	14	13	˗	˗	˗	˗	˗
AJDm75/4H	0.75	1			50	46	43	40	37	34	32	30	28	26	24	22	20	19	18	17	˗	˗
AJDm110/4H	1.1	1.5			75	70	66	62	58	55	52	49	47	45	43	41	39	37	35	33	31	29
AJDm55/4H	0.55	0.75	20		32	28	25	23	21	19	17	15	13	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/4H	0.75	1			42	39	36	33	30	27	25	23	21	20	18	17	˗	˗	˗	˗	˗	˗
AJDm110/4H	1.1	1.5			67	62	58	54	51	48	45	43	41	39	37	35	33	31	29	27	˗	˗
AJDm55/4H	0.55	0.75	25		25	21	18	16	14	12	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/4H	0.75	1			35	32	29	26	23	21	19	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/4H	1.1	1.5			59	54	50	47	44	41	38	36	34	32	30	28	˗	˗	˗	˗	˗	˗
AJDm55/4H	0.55	0.75	30		18	15	12	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/4H	0.75	1			28	25	22	19	17	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/4H	1.1	1.5			51	47	43	40	37	34	32	30	28	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm75/4H	0.75	1	35		21	18	16	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/4H	1.1	1.5	35		44	40	36	33	30	27	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗
AJDm110/4H	1.1	1.5	40		37	33	30	27	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗	˗

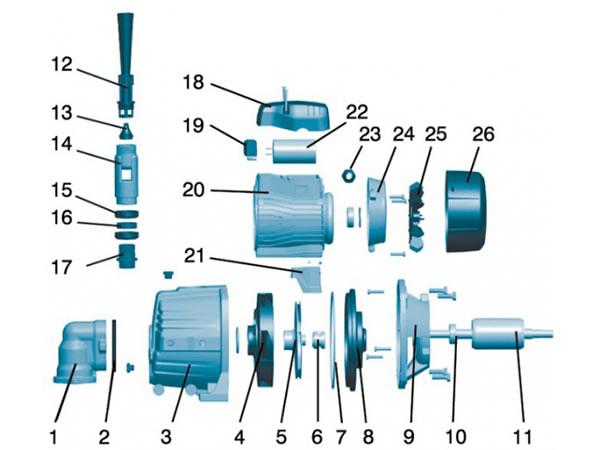

جدول المواد

الرقم	الجزء	المواد	الرقم	القطعة	المواد
1	الكوع	HT 200	14	قاذف	HT 200
2	حلقة إخكام	NBR	15	كوب إحكام	NBR
3	جسم المضخة	HT 200	16	كساء نحاسي	HPb59-1
4	الناشر	PPO	17	أنبوب نحاسي	HPb59-1
5	المكرة	AISI 304	18	صندوق أطراف التوصيل	ABS
6	القفل الميكانيكي	كربون / سيراميك	19	لوحة الأطراف الكهربائية	PC
7	حلقة O	NBR	20	العضو الساكن
8	غطاء الدعامة	AISI 304/HT 200	21	قدم المحرك	PA6
9	دعامة	ZL 102	22	المكثف
10	بيرنج		23	ماسك الكابل
11	الدوار		24	غطاء خلفي	ZL 102
12	أنبوب فنتوري	PPO	25	مروحة	PP
13	فوهة	PPO	26	غطاء المروحة	PP
