مضخة غاطسة QDX-LA
تطبيقات المضخة الغاطسة QDX-LA
- تستخدم لضخ المياه من الأبار الزراعية (الريفية)
- تستخدم في الري الزراعي وتصريف المياه
- تزويد الحدائق والمنازل بالمياه
- تسنخدم في التطبيقات الإنشائية، الزراعية، أحواض الأسماك، والخ.
الخصائص
1. جسم المضخة من حديد الزهر (الصب)
2. ملفات نحاسية
3. نظام الحماية الحرارية الداخلية
4. محور الدوران من الفولاذ القاوم للصدأ
5. منع التسرب الميكانيكي من الطرفين
6. فلتر من الفولاذ المقاوم للصدأ
المضخة:
1. أقصى عمق للغمر: 5 متر
2. أقصى درجة حرارة للسائل: + 40 درجة مئوية
3. مستوى الرقم الهيدروجيني PH للسائل: من 6.5 إلى 8.5
4. أقصى محتوى للرمل 0.1%. مرور المواد الصلبة العالقة تصل إلى 0.2 مم
5. تصنيف العازلية: F

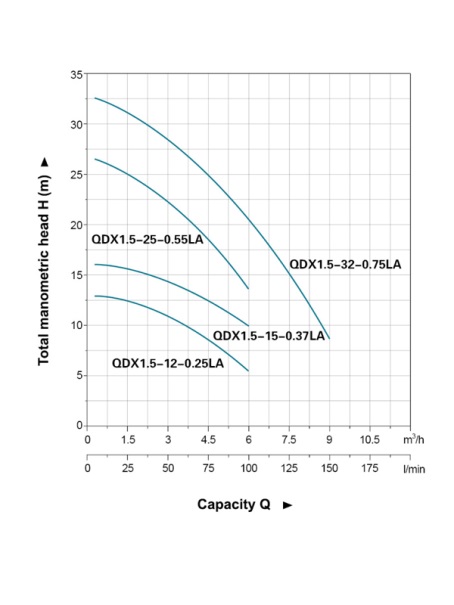

| الموديل | Q(m³/h) | 0 | 1.5 | 3 | 4.5 | 6 | 7.5 | 9 | 10.5 | 12 | 13.5 | 15 | 16.5 | 18 | 19.5 | 21 | 22.5 | 24 | 25.5 | 27 | 28.5 | 30 |
| Q(l/min) | 0 | 25 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 425 | 450 | 475 | 500 | |
| QDX1.5-12-0.25LA | H(m) | 13 | 12 | 11 | 9 | 5.5 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| QDX1.5-15-0.37LA | H(m) | 16 | 15.6 | 14.2 | 12.3 | 9.8 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| QDX1.5-25-0.55LA | H(m) | 26.5 | 25 | 22.5 | 18 | 14 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| QDX1.5-32-0.75LA | H(m) | 32.5 | 31.5 | 28.5 | 24.5 | 20 | 15.5 | 8.5 | - | - | - | - | - | - | - | - | - | - | - | - | - | - |

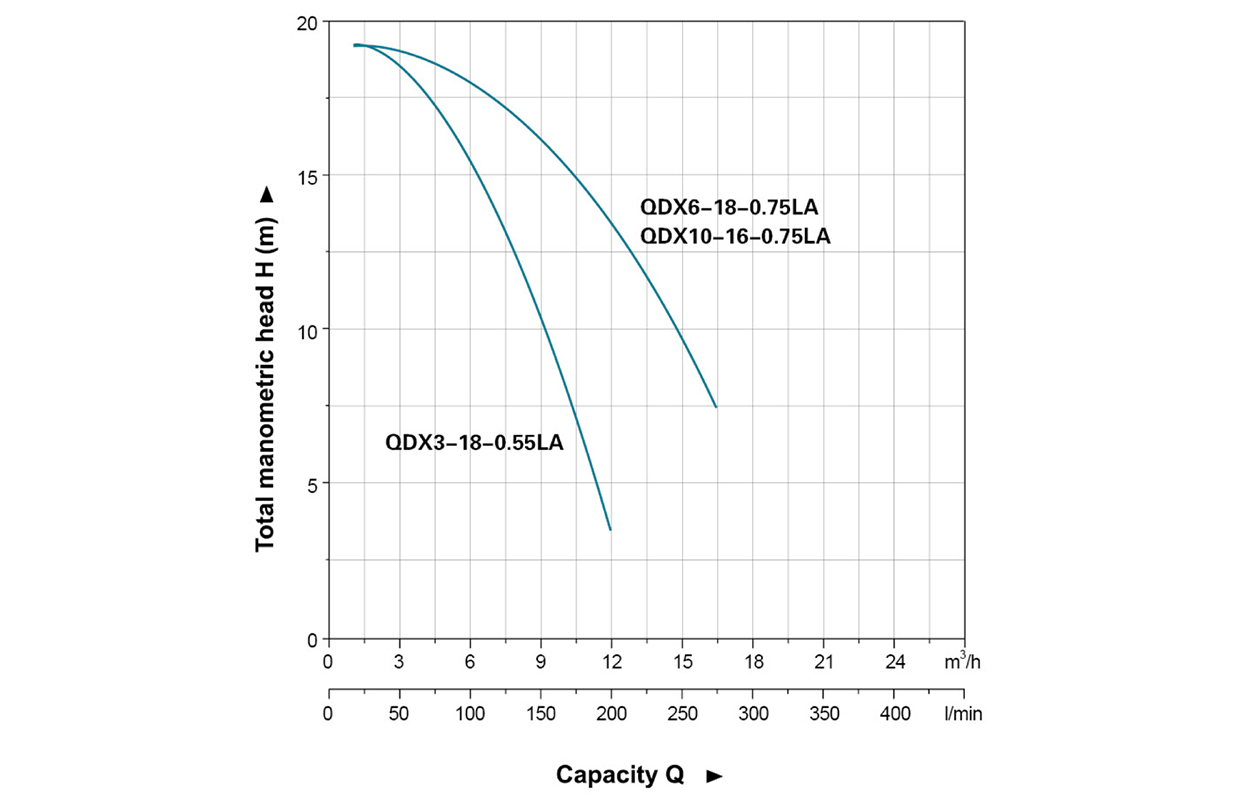

| الموديل | Q(m³/h) | 0 | 1.5 | 3 | 4.5 | 6 | 7.5 | 9 | 10.5 | 12 | 13.5 | 15 | 16.5 | 18 | 19.5 | 21 | 22.5 | 24 | 25.5 | 27 | 28.5 | 30 |
| Q(l/min) | 0 | 25 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 425 | 450 | 475 | 500 | |
| QDX3-18-0.55LA | H(m) | 19.2 | 19.1 | 18.5 | 17.5 | 15.5 | 13.2 | 10 | 7 | 3.7 | - | - | - | - | - | - | - | - | - | - | - | - |
| QDX6-18-0.75LA | H(m) | 19.5 | 19.2 | 19 | 18.6 | 18 | 17 | 16.3 | 15.6 | 13.7 | 11.8 | 9 | 7.5 | - | - | - | - | - | - | - | - | - |
| QDX10-16-0.75LA | H(m) | 19.5 | 19.2 | 19 | 18.6 | 18 | 17 | 16.3 | 15.6 | 13.7 | 11.8 | 9 | 7.5 | - | - | - | - | - | - | - | - | - |

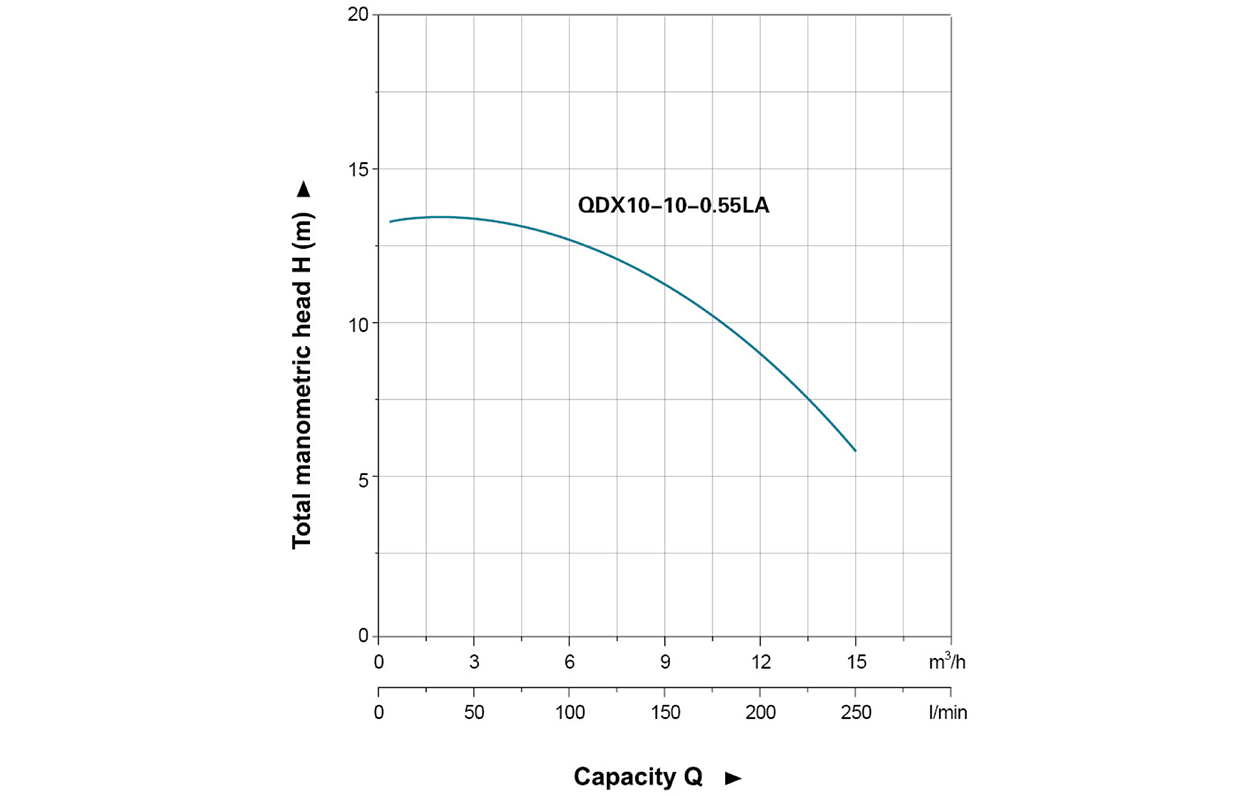

| الموديل | Q(m³/h) | 0 | 1.5 | 3 | 4.5 | 6 | 7.5 | 9 | 10.5 | 12 | 13.5 | 15 | 16.5 | 18 | 19.5 | 21 | 22.5 | 24 | 25.5 | 27 | 28.5 | 30 |
| Q(l/min) | 0 | 25 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 425 | 450 | 475 | 500 | |
| QDX10-10-0.55LA | H(m) | 13.2 | 13.2 | 13.2 | 13 | 12.7 | 12 | 11 | 10 | 9.2 | 7.5 | 6 | - | - | - | - | - | - | - | - | - | - |

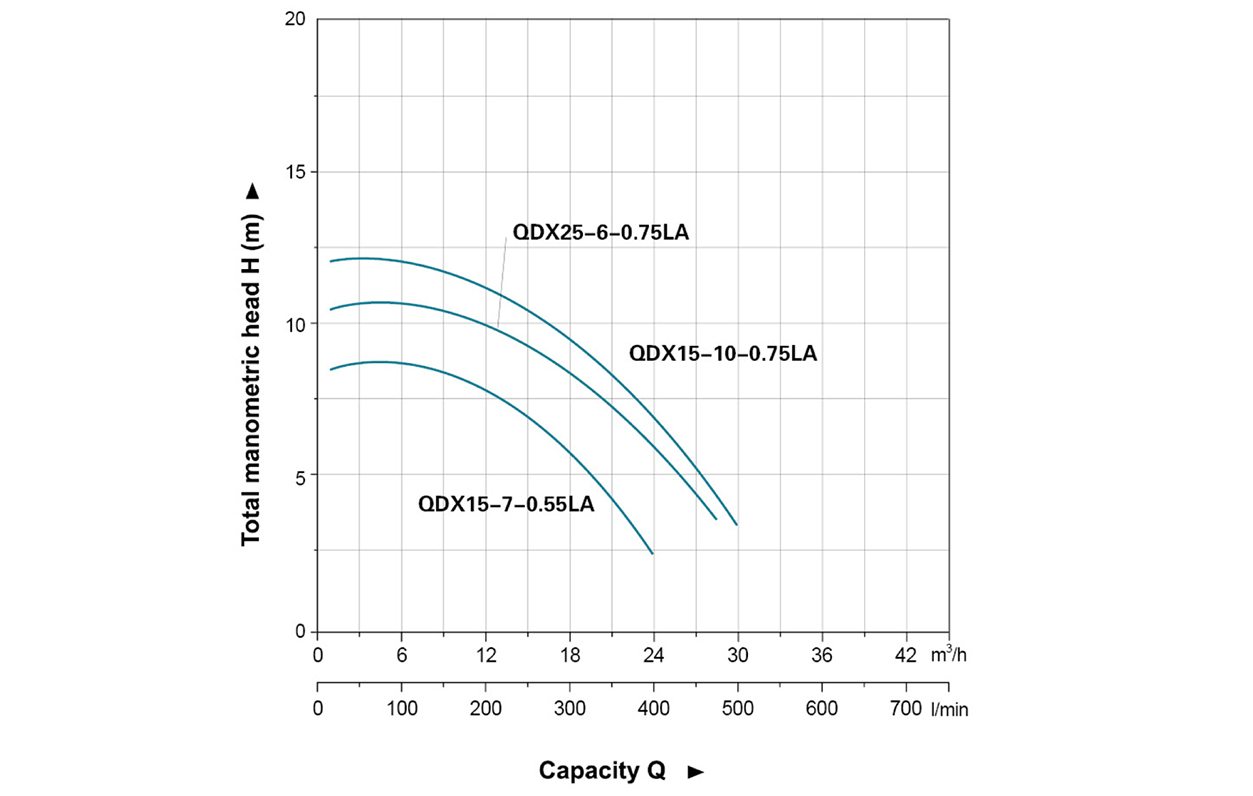

| الموديل | Q(m³/h) | 0 | 1.5 | 3 | 4.5 | 6 | 7.5 | 9 | 10.5 | 12 | 13.5 | 15 | 16.5 | 18 | 19.5 | 21 | 22.5 | 24 | 25.5 | 27 | 28.5 | 30 |
| Q(l/min) | 0 | 25 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 425 | 450 | 475 | 500 | |
| QDX15-7-0.55LA | H(m) | 8.6 | 8.5 | 8.5 | 8.4 | 8.3 | 8.3 | 8.3 | 8.2 | 7.8 | 7.4 | 7 | 6.3 | 5.8 | 4.9 | 4.1 | 3.2 | 2.2 | - | - | - | - |
| QDX15-10-0.75LA | H(m) | 12.1 | 12.1 | 12 | 11.9 | 11.8 | 11.7 | 11.6 | 11.4 | 11.2 | 10.9 | 10.6 | 10 | 9.5 | 8.9 | 8.2 | 7.7 | 7.2 | 5.7 | 4.9 | 4.2 | 3.4 |
| QDX25-6-0.75LA | H(m) | 10.6 | 10.6 | 10.5 | 10.4 | 10.4 | 10.3 | 10.1 | 9.9 | 9.7 | 9.5 | 9.3 | 9 | 8.6 | 8.2 | 7.2 | 6.7 | 6.1 | 5.5 | 4.3 | 3.2 | - |

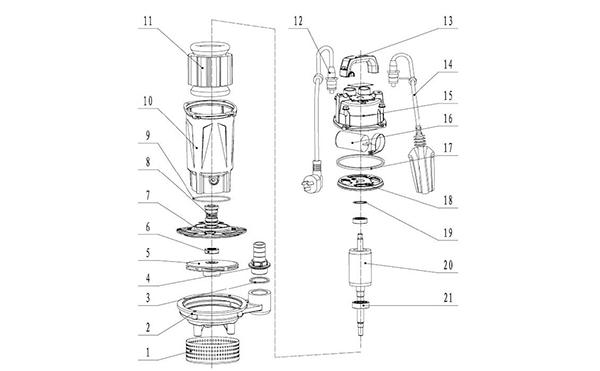

| الرقم | الجزء | المادة |
| 1 | الفلتر | الفولاذ المقاوم للصدأ |
| 2 | كراسي التحميل | HT200 |
| 3 | O-حلقة | NBR |
| 4 | Outlet connector | HT200 |
| 5 | الدافعة | PPO |
| 6 | مانع تسرب الزيت | |
| 7 | غلاف الأسطوانة | ADC 12(0.25/0.37kW) HT200(0.55/0.75kW) |
| 8 | مانع التسرب الميكانيكي | |
| 9 | O-حلقة | NBR |
| 10 | الغلاف الخارجي للمحرك | ADC12 |
| 11 | العضو الثابت | |
| 12 | مجموعة الكابل | |
| 13 | المقبض | PPO |
| 14 | مفتاح عوامة | |
| 15 | الغلاف العلوي | ADC12 |
| 16 | المكثف | |
| 17 | O-حلقة | NBR |
| 18 | الغلاف الطرفي | ADC12 |
| 19 | حشوة نابضية متموجة | |
| 20 | العضو الدوار | |
| 21 | كراسي التحميل |
| الموديل | فتحة الخروج | L (mm) | W (mm) | H (mm) |
| QDX1.5-12-0.25LA | φ25 | 195 | 144 | 348 |
| QDX1.5-15-0.37LA | φ25 | 195 | 144 | 348 |
| QDX1.5-25-0.55LA | φ25 | 245 | 194 | 385 |
| QDX1.5-32-0.75LA | φ25 | 245 | 194 | 385 |
| QDX3-18-0.55LA | φ25 | 205 | 159 | 379 |
| QDX6-18-0.75LA | φ25 | 221 | 159 | 382 |
| QDX10-16-0.75LA | φ25 | 221 | 159 | 382 |
| QDX10-10-0.55LA | φ40 | 215 | 152 | 375 |
| QDX15-7-0.55LA | φ50 | 237 | 160 | 396 |
| QDX15-10-0.75LA | φ65 | 237 | 166 | 396 |
| QDX25-6-0.75LA | φ80 | 248 | 162 | 396 |

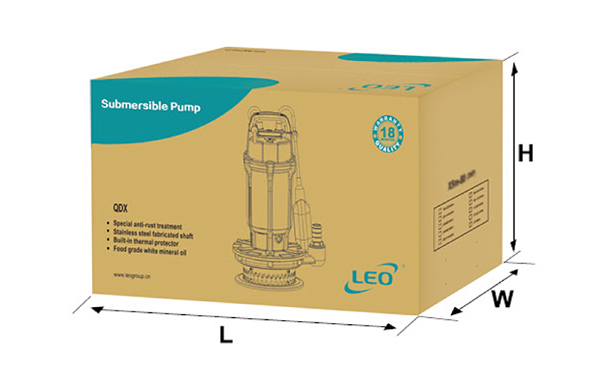

| الموديل | GW (kg) | L (mm) | W (mm) | H (mm) | الكمية (PCS/20'TEU) |
| QDX1.5-12-0.25LA | 7.5 | 392 | 224 | 180 | 1788 |
| QDX1.5-15-0.37LA | 7.5 | 392 | 224 | 180 | 1788 |
| QDX1.5-25-0.55LA | 11 | 435 | 250 | 235 | 1062 |
| QDX1.5-32-0.75LA | 12 | 435 | 250 | 235 | 1062 |
| QDX3-18-0.55LA | 10.5 | 415 | 230 | 205 | 1388 |
| QDX6-18-0.75LA | 11.5 | 415 | 230 | 205 | 1388 |
| QDX10-16-0.75LA | 11.5 | 415 | 230 | 205 | 1388 |
| QDX10-10-0.55LA | 10.5 | 415 | 230 | 205 | 1388 |
| QDX15-7-0.55LA | 11 | 420 | 280 | 215 | 1132 |
| QDX15-10-0.75LA | 12.5 | 420 | 280 | 215 | 1132 |
| QDX25-6-0.75LA | 13 | 420 | 280 | 215 | 1132 |
