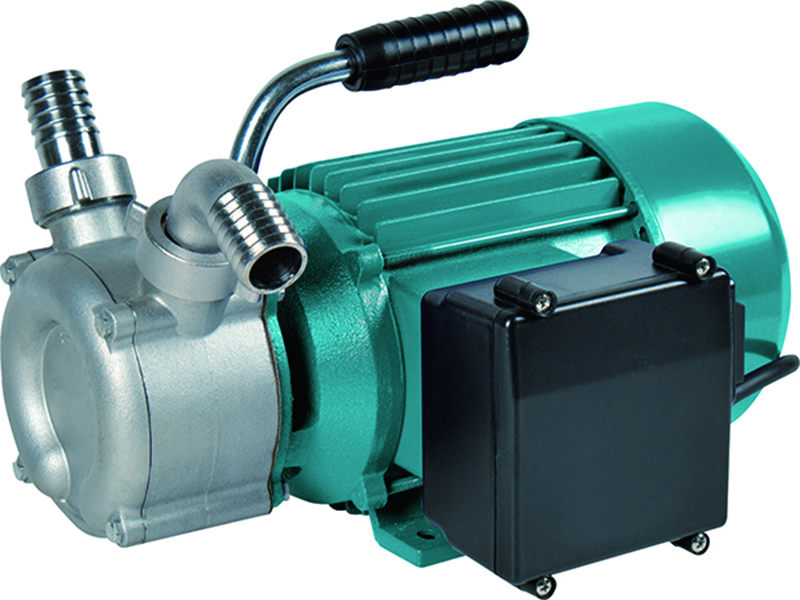

مضخة ماء LBm
التطبيق
متعددة الاستخدامات
شفط و نقل المياه والمشروبات الروحية والحليب والعصير وغيرها من السوائل الأخرى، حيث تشفطها بدون غبار أو أتربة أو غيرها من الشوائب الأخرى.
تدوير باتجاهين
الميزات
تم تزويد المحرك بمفتاح تبديل عسكي والذي يسمح للمضخة بالدوران بالإتجاهين، حيث يُستخدم جانب الشفط للإخراج ويُستخجم جانب الإخراج أيضاً للشفط.
يخرج الماء من المضخة وتعود تمتلأ بدون أن تتحرك المواسير.
المضخة
درجة حرارة السائل القصوى: +35°C
درجة حرارة البيئة القصوى: +40℃
أقصى شفط: 8 m
مزودة بمفتاح تبديل عكسي للدوران ثنائي الإتجاه.
جسم المضخة والغطاء من الفولاذ فئة 304 AISI
دفاعة من النحاس
عمود فولاذي ملحوم فئة AISI 304

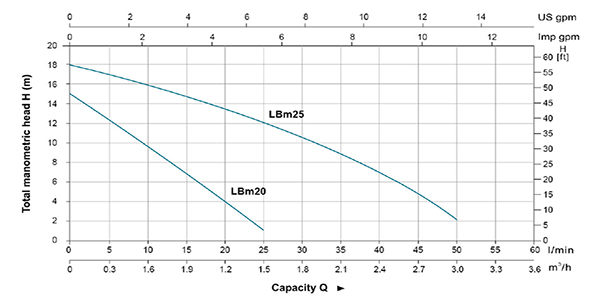

| الموديل | الطاقة | Q(m³/h) | 0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | 3.0 | |
| kW | HP | Q(l/min) | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | |
| LBm20 |
0.37 | 0.5 | H(m) | 15 | 12.5 | 10 | 7 | 4 | 1 | - | - | - | - | - |
| LBm25 |
0.75 | 1.0 | 18 | 17 | 16 | 14.5 | 13 | 12 | 10.5 | 9 | 7 | 5 | 2 | |

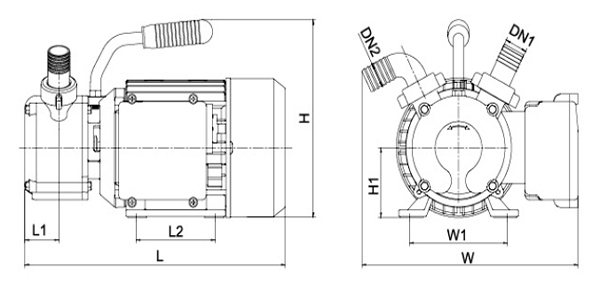

| الموديل | المنافذ | L (mm) |
W (mm) |
H (mm) |
L1 (mm) |
L2 (mm) |
W1 (mm) |
H1 (mm) |
|
| DN1 | DN2 | ||||||||
| LBm20 | 20mm | 252.5 | 220 | 182.5 | 31.5 | 80 | 100 | 63 | |
| LBm25 | 25mm | 297.5 | 247 | 201 | 39 | 90 | 112 | 71 | |

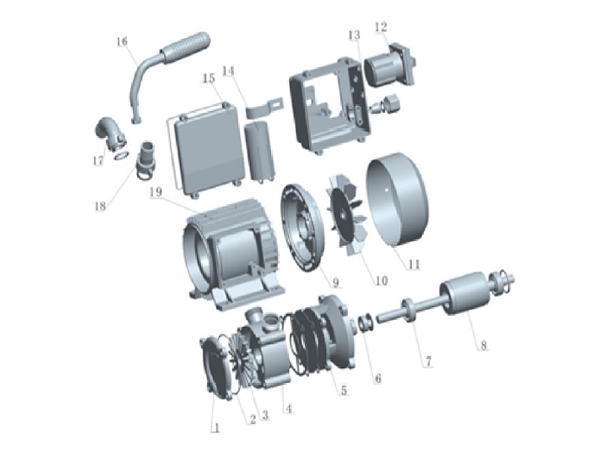

| الرقم | الجزء | المواد |
| 1 | غطاء المضخة | AISI 304 |
| 2 | حلقة بشكل O | NBR |
| 3 | دفاعة | نحاس أصفر |
| 4 | جسم المضخة | HT200 |
| 5 | دعامة | HT200 |
| 6 | مانع التسرب (سدادة) | |
| 7 | كرسي التحميل | |
| 8 | دوارة | |
| 9 | لوحة الأطراف | ZL 102 |
| 10 | المروحة | PP-GF15 |
| 11 | غطاء ضد الرياح | 08F |
| 12 | مفتاح التبديل العكسي | |
| 13 | علبة أطراف التوصيل | ABS |
| 14 | مكثف كهربي | |
| 15 | غطاء علبة الأطراف | ABS |
| 16 | مقبض يدوي | فولاذ |
| 17 | كوع مجري الماء | ZCuZn38 |
| 18 | مدخل الماء | ZCuZn38 |
| 19 | العضو الثابت |
| الموديل | الوزن الإحمالي (kg) | الطول (mm) | العرض (mm) | الإرتفاع (mm) | الكمية (PCS/20'TEU) |
| LBm20 | 5.7 | 282 | 216 | 150 | 2912 |
| LBm25 | 10.1 | 328 | 236 | 167 | 1872 |
