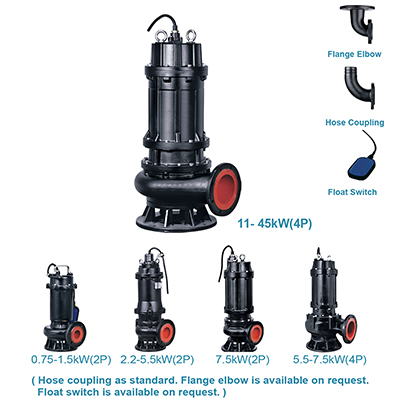

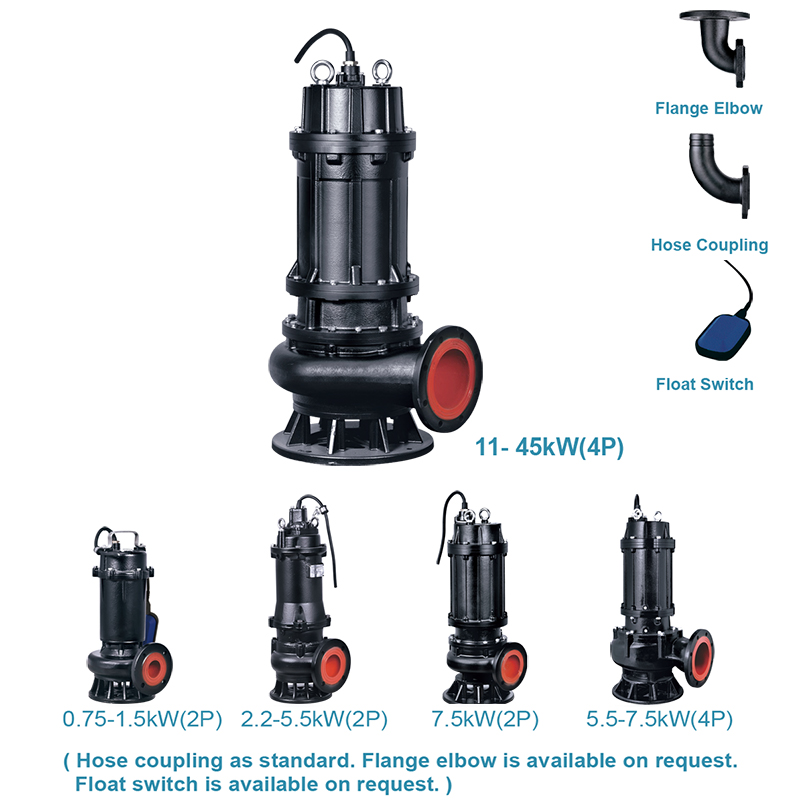

مضخة الصرف الصحي الغاطسة WQ

 مضخة الصرف الصحي الغاطسة WQ

التطبيقات
- تصريف مياه الصرف الصحي من المناطق السكنية، مباني الشقق السكنية، المجمعات الترفيهية.
- نقل الماء القذر من المباني التجارية، المصانع الصناعية، فرز المياه مهدر، المستشفيات الصغير.
- مشاريع البلدية.
- أحواض الميثان وري الحقول في القرى.

المضخة
عمق الغمر الأقصى: 25 متر
درجة حرارة السائل القصوى: +40℃
قيمة PH للسائل: 5-9
كثافة السائل القصوى: 1.2x10³kg/m³

المحرك
- ملف نحاسي
- فئة العزل: B
- فئة الحماية: IP68

البيانات الفنية

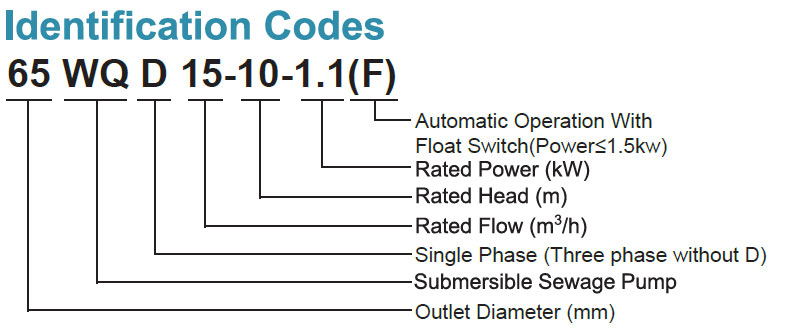

الموديل الفولتية طاقة المحرك المخرج مستلزمات سكة القيادة التدفق الأقصى اإرتفاع الأقصى السرعة ممر الضاغط
V KW HP in m³ /h m r.p.m mm
50WQ10-10-0.75 380 0.75 1 2 50-50 28 13 3000 25
50WQD10-10-0.75 220 0.75 1 2 50-50 28 13 3000 25
50WQ8-16-1.1 380 1.1 1.5 2 50-50 25 19 3000 20
50WQD8-16-1.1 220 1.1 1.5 2 50-50 25 19 3000 20
65WQ15-10-1.1 380 1.1 1.5 2 1/2 50-65 28 15 3000 25
65WQD15-10-1.1 220 1.1 1.5 2 1/2 50-65 28 15 3000 25
50WQ8-20-1.5 380 1.5 2 2 50-50 25 22 3000 20
50WQD8-20-1.5 220 1.5 2 2 50-50 25 22 3000 20
65WQ15-15-1.5 380 1.5 2 2 1/2 50-65 35 20 3000 25
65WQD15-15-1.5 220 1.5 2 2 1/2 50-65 35 20 3000 25
65WQ15-20-2.2 380 2.2 3 2 50-50 38 23 3000 25
65WQ25-17-2.2 380 2.2 3 2 1/2 65-65 44 22 3000 25
80WQ40-9-2.2 380 2.2 3 3 65-80 65 16 3000 30
50WQ15-26-3 380 3 4 2 50-50 47 29 3000 25
65WQ25-22-3 380 3 4 2 1/2 65-65 55 26 3000 30
80WQ40-13-3 380 3 4 3 80-80 72 21 3000 30
100WQ60-9-3 380 3 4 4 80-100 88 19 3000 30
65WQ25-28-4 380 4 5.5 2 1/2 65-65 55 32 3000 25
80WQ40-18-4 380 4 5.5 3 80-80 80 24 3000 30
100WQ60-13-4 380 4 5.5 4 80-100 89 24 3000 30
50WQ15-40-5.5 380 5.5 7.5 2 50-50 50 43 3000 25
80WQ30-30-5.5 380 5.5 7.5 3 80-80 47 37 3000 30
100WQ65-15-5.5 380 5.5 7.5 4 100-100A 108 25 3000 30
100WQ56-22-7.5 380 7.5 10 4 100-100A 90 31 3000 35
150WQ100-10-7.5 380 7.5 10 6 150-150 140 20 3000 35
100WQ65-15-5.5(4P) 380 5.5 7.5 4 100-100 145 21 1500 55
150WQ110-10-5.5(4P) 380 5.5 7.5 6 150-150 200 16 1500 55
100WQ100-15-7.5(4P) 380 7.5 10 4 100-100 170 21 1500 55
150WQ150-10-7.5(4P) 380 7.5 10 6 150-150 220 16 1500 75
100WQ100-25-11(4P) 380 11 15 4 100-100 180 26 1500 50
150WQ130-15-11(4P) 380 11 15 6 150-150 270 20 1500 50
200WQ300-7-11(4P) 380 11 15 8 200-200 360 18 1500 65
100WQ100-30-15(4P) 380 15 20 4 100-100 190 32 1500 50
150WQ130-20-15(4P) 380 15 20 6 150-150 300 23 1500 50
200WQ250-11-15(4P) 380 15 20 8 200-200 380 22 1500 65
150WQ180-20-18.5(4P) 380 18.5 25 6 150-150 300 26 1500 50
200WQ250-15-18.5(4P) 380 18.5 25 8 200-200 400 25 1500 65
150WQ180-25-22(4P) 380 22 30 6 150-150 330 28 1500 50
200WQ300-15-22(4P) 380 22 30 8 200-200 450 28 1500 65
150WQ180-30-30(4P) 380 30 40 6 150-150 350 38 1500 70
200WQ250-22-30(4P) 380 30 40 8 200-200 500 34 1500 70
250WQ600-9-30(4P) 380 30 40 10 250-250 600 28 1500 70
300WQ800-7-30(4P) 380 30 40 12 300-300 1000 18 1500 80
150WQ160-45-37(4P) 380 37 50 6 150-150 380 43 1500 70
200WQ350-25-37(4P) 380 37 50 8 200-200 500 38 1500 70
250WQ600-12-37(4P) 380 37 50 10 250-250 720 32 1500 70
300WQ900-8-37(4P) 380 37 50 12 300-300 1200 22 1500 80
200WQ380-28-45(4P) 380 45 60 8 200-200 800 38 1500 70
250WQ600-15-45(4P) 380 45 60 10 250-250 600 43 1500 70
300WQ800-12-45(4P) 380 45 60 12 300-300 1300 25 1500 80

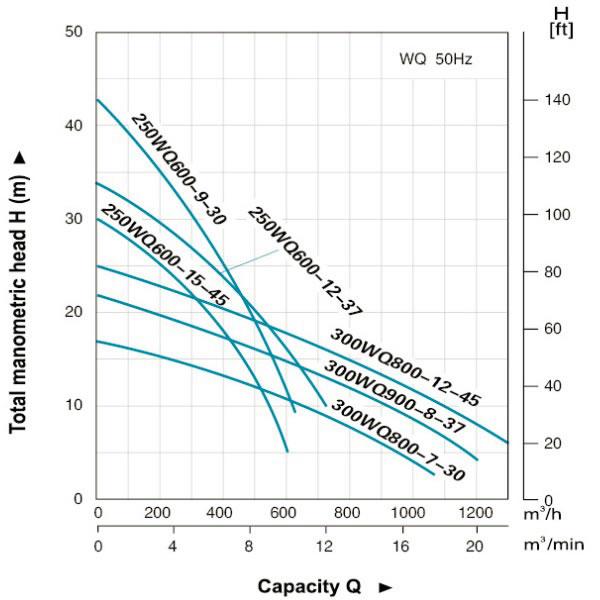

منحنى الأداء الهيدروليكي

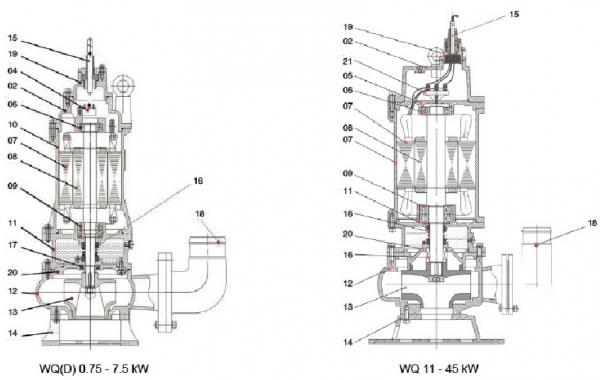

جدول المواد
الرقم القطعة المادة
1 مقبض فولاذ
2 غطاء علوي سبيك الحديد
3 مكثف
4 حامي حراري
5 قاعدة بيرنج علوية سبيك الحديد
6 بيرنج
7 الجزء الثابت
8 الدوار
9 بيرنج
10 جسم المحرك سبيك الحديد
11 قاعدة بيرنج سبيك الحديد
12 جسم المضخة سبيك الحديد
13 ضاغط سبيك الحديد
14 قاعد سبيك الحديد
15 كابل
16 قفل ميكانيكي Sic-Sic / كربون –سيراميك (< 7.5kw) Sic-Sic/Sic-Sic(>7.5kw)
17 قفل الزيت
18 ربطة الخرطوم سبيك الحديد
19 صندوق أطراف التوصيل سبيك الحديد
20 دعامة القفل سبيك الحديد
21 أطراف التسليك
