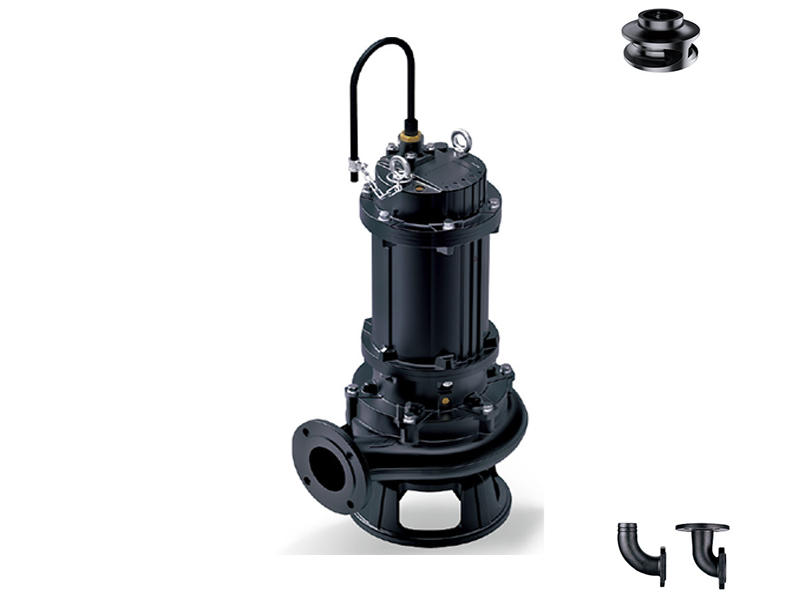

مضخات الصرف الصحي الغاطسة SW
التطبيق
- تُستخدم في أنظمة الصرف الصحي.
- في مياه المجاري ومياه الصرف الناتجة من المباني السكنية والمجمعات وإلخ.
-في عمليات نقل مياه الصرف من المصانع والمجمعات الصناعية والمستشفيات وغيرها.
-في مجاري الصرف الصحي في المدارس والحدائق.
-نقل مياه الصرف في مجالات صناعية وتجارية متعددة.
ميزات مضخات الصرف الصحي الغاطسة SW
- تتسم بسهولة التثبيت مع الخراطيم والأنابيب ووحدات إقتران سريعة.
-عمود ملحوم وغلاف ستانلس ستيل مقاوم للصدأ.
شروط التشغيل
- كثافة المياه: 1x 103 kg/m3
- درجة حرارة السائل: 0 - 40 °C
- قيمة الرقم الهيدروجيني: 4 – 10
- أقصى عمق للغمر: 5 m
ميزات محرك مضخات الصرف الصحي الغاطسة SW
- محرك مع لفات نحاسية
- فئة العزل: F
- درجة الحماية: IPX8
- الجهد الكهربي والتردد: 380V/50Hz
- سدادة مانع التسرب الميكانيكية: سدادات ذات نهاية مزدوجة.

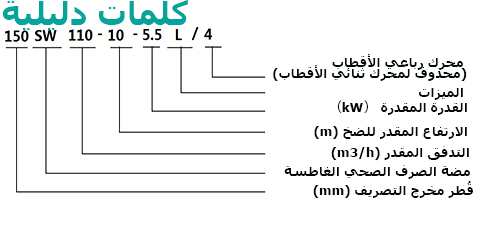

1. الخواص الفنية للمضخة
| الموديل | طاقة المحرك | السرعة | أقصى تدفق | أقصى ارتفاع للضخ | التصريف | دليل توجيه | أقصى قُطر | الوزن الكلي | الأبعاد بعد التغليف |
| kW | HP | r.p.m | m³/h | m | mm (بوصة) | mm | kg | mm |
| 150SW150-10-7.5L/4 | 7.5 | 10 | 1450 | 300 | 16 | 150(6") | 150-150 | 75 | 160 | 1154x549x532 |
| 150SW110-10-5.5/4 | 5.5 | 7.5 | 1450 | 260 | 12 | 150(6") | 150-150 | 75 | 155 | 1154x549x532 |

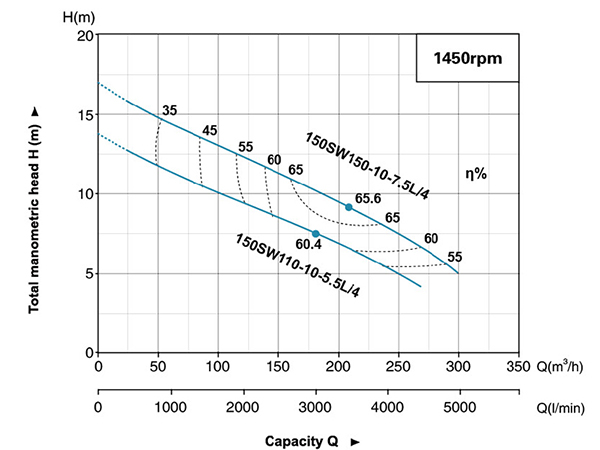

منحنى الأداء الهيدروليكي
2. الخواص الفنية للمضخة
| الموديل | طاقة المحرك | السرعة | أقصى تدفق | أقصى ارتفاع للضخ | التصريف | دليل توجيه | أقصى قُطر | الوزن الكلي | الأبعاد بعد التغليف |
| kW | HP | r.p.m | m³/h | m | mm (بوصة) | mm | kg | mm |
| 150SW100-10-7.5L | 7.5 | 10 | 2900 | 150 | 20 | 150(6") | 150-150 | 35 | 120 | 1059x414x469 |

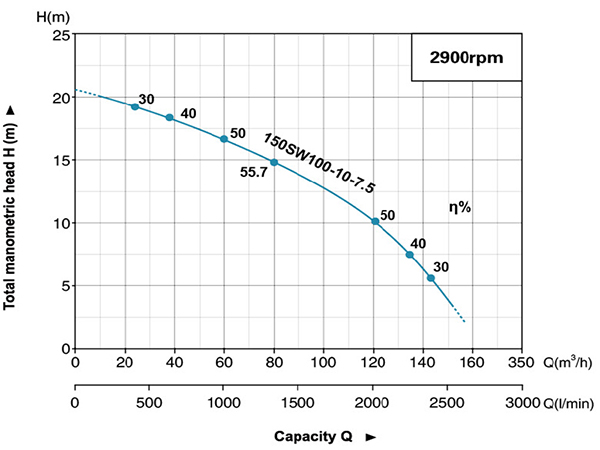

منحنى الأداء الهيدروليكي
3. الخواص الفنية للمضخة
| الموديل | طاقة المحرك | السرعة | أقصى تدفق | أقصى ارتفاع للضخ | التصريف | دليل توجيه | أقصى قُطر | الوزن الكلي | الأبعاد بعد التغليف |
| kW | HP | r.p.m | m³/h | m | mm (بوصة) | mm | kg | mm |
| 100SW65-22-7.5L | 7.5 | 10 | 2900 | 108 | 31 | 100(4") | 100-100 | 35 | 118 | 1059x414x469 |
| 100SW45-22-5.5L | 5.5 | 7.5 | 2900 | 100 | 28 | 100(4") | 100-100 | 30 | 93 | 954x404x437 |

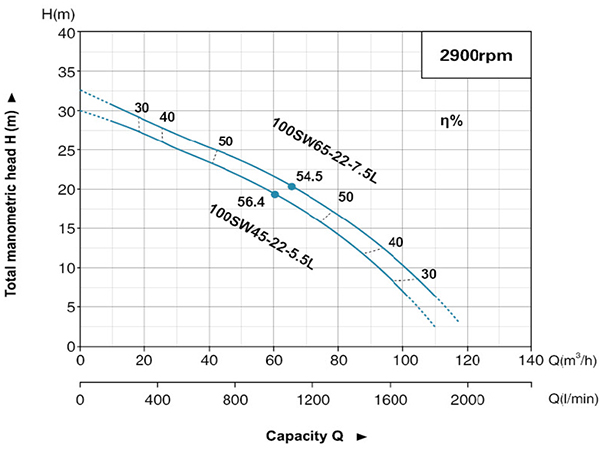

منحنى الأداء الهيدروليكي
4. الخواص الفنية للمضخة
| الموديل | طاقة المحرك | السرعة | أقصى تدفق | أقصى ارتفاع للضخ | التصريف | دليل توجيه | أقصى قُطر | الوزن الكلي | الأبعاد بعد التغليف |
| kW | HP | r.p.m | m³/h | m | mm (بوصة) | mm | kg | mm |
| 100SW100-15-7.5L/4 | 7.5 | 10 | 1450 | 140 | 21 | 100(4") | 100-100 | 55 | 150 | 1154x549x532 |
| 100SW65-15-5.5L/4 | 5.5 | 7.5 | 1450 | 120 | 18 | 100(4") | 100-100 | 55 | 145 | 1154x549x532 |

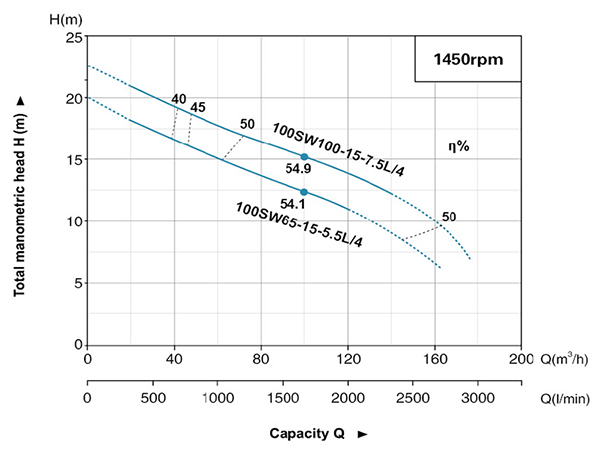

منحنى الأداء الهيدروليكي
5. الخواص الفنية للمضخة
| الموديل | طاقة المحرك | السرعة | أقصى تدفق | أقصى ارتفاع للضخ | التصريف | دليل توجيه | أقصى قُطر | الوزن الكلي | الأبعاد بعد التغليف |
| kW | HP | r.p.m | m³/h | m | mm (بوصة) | mm | kg | mm |
| 80SW45-22-7.5L/4 | 7.5 | 10 | 1450 | 80 | 26 | 80(3") | 80-80 | 30 | 150 | 1127x550x450 |

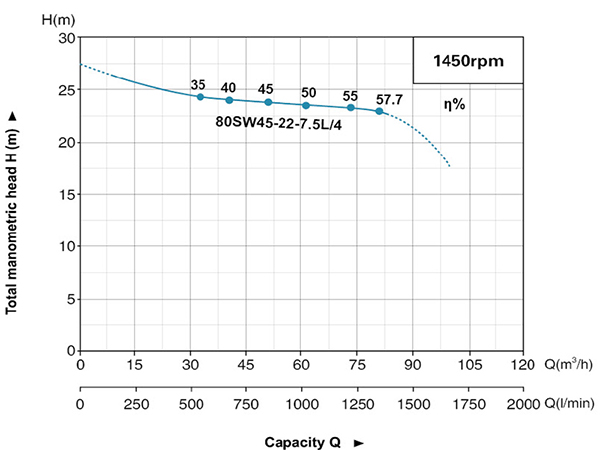

منحنى الأداء الهيدروليكي
6. الخواص الفنية للمضخة
| الموديل | طاقة المحرك | السرعة | أقصى تدفق | أقصى ارتفاع للضخ | التصريف | دليل توجيه | أقصى قُطر | الوزن الكلي | الأبعاد بعد التغليف |
| kW | HP | r.p.m | m³/h | m | mm (بوصة) | mm | kg | mm |
| 80SW30-36-7.5L | 7.5 | 10 | 2900 | 75 | 41 | 80(3") | 80-80 | 30 | 118 | 1059x414x469 |
| 80SW30-30-5.5L | 5.5 | 7.5 | 2900 | 70 | 35 | 80(3") | 80-80 | 30 | 93 | 954x404x437 |

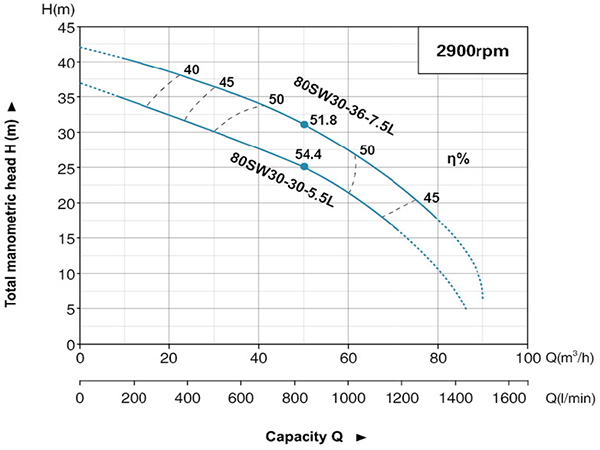

منحنى الأداء الهيدروليكي
7. الخواص الفنية للمضخة
| الموديل | طاقة المحرك | السرعة | أقصى تدفق | أقصى ارتفاع للضخ | التصريف | دليل توجيه | أقصى قُطر | الوزن الكلي | الأبعاد بعد التغليف |
| kW | HP | r.p.m | m³/h | m | mm (بوصة) | mm | kg | mm |
| 50SW20-45-7.5L | 7.5 | 10 | 2900 | 45 | 50 | 50(2") | 50-50 | 20 | 120 | 1032x430x360 |

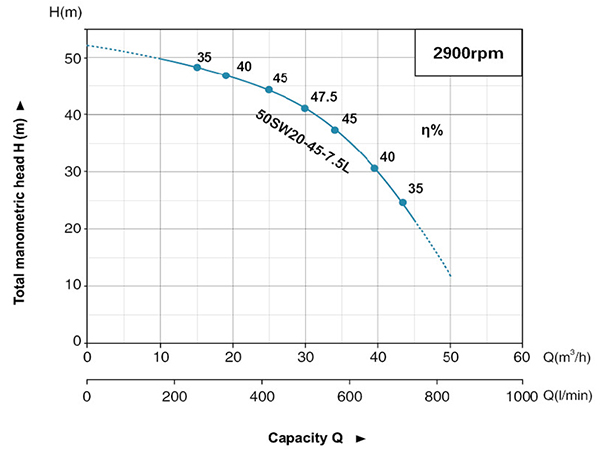

منحنى الأداء الهيدروليكي

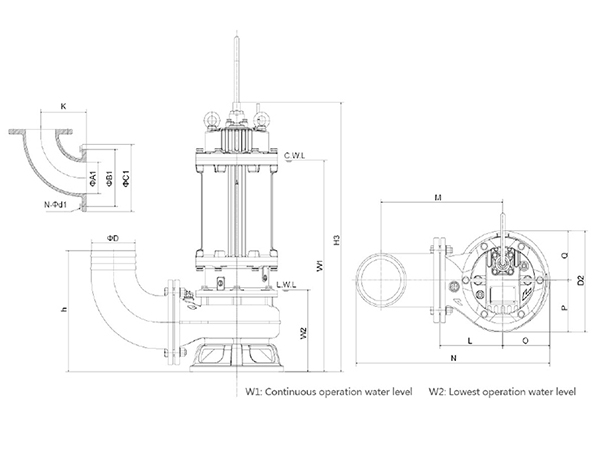

الأبعاد
| الموديل |
∅ D |
∅ A1 |
∅ B1 |
∅ C1 |
N-∅d1 |
h |
W1 |
W2 |
H3 |
K |
N |
O |
P |
Q |
L |
M |
D2 |
| 150SW150-10-7.5L/4 |
150 |
150 |
225 |
265 |
8- ∅18 |
465 |
756 |
330 |
910 |
230 |
770 |
195 |
217 |
170 |
300 |
500 |
387 |
| 150SW110-10-5.5/4 |
150 |
150 |
225 |
265 |
8- ∅18 |
465 |
756 |
330 |
910 |
230 |
770 |
195 |
217 |
170 |
300 |
500 |
388 |
| 150SW100-10-7.5L |
150 |
150 |
225 |
265 |
8- ∅18 |
379 |
660 |
241 |
811 |
230 |
640 |
145 |
162 |
155 |
210 |
410 |
317 |
| 100SW65-22-7.5L |
100 |
100 |
170 |
210 |
4- ∅18 |
315 |
639 |
220 |
790 |
150 |
530 |
155 |
155 |
155 |
200 |
340 |
310 |
| 100SW45-22-5.5L |
100 |
100 |
170 |
210 |
4- ∅18 |
315 |
609 |
220 |
744 |
150 |
530 |
155 |
155 |
155 |
200 |
340 |
310 |
| 100SW100-15-7.5L/4 |
100 |
100 |
170 |
210 |
4- ∅18 |
390 |
722 |
295 |
873 |
150 |
655 |
187 |
200 |
175 |
280 |
420 |
373 |
| 100SW65-15-5.5L/4 |
100 |
100 |
170 |
210 |
4- ∅18 |
390 |
722 |
295 |
873 |
150 |
655 |
187 |
200 |
175 |
280 |
420 |
373 |
| 80SW30-36-7.5L |
80 |
80 |
150 |
190 |
4- ∅18 |
332 |
640 |
215 |
785 |
140 |
520 |
143 |
155 |
155 |
200 |
335 |
310 |
| 80SW30-30-5.5L |
80 |
80 |
150 |
190 |
4- ∅18 |
332 |
607 |
215 |
735 |
140 |
515 |
136 |
155 |
155 |
200 |
335 |
310 |
| 80SW45-22-7.5L/4 |
80 |
80 |
150 |
190 |
4- ∅18 |
390 |
679 |
285 |
880 |
155 |
615 |
173 |
179 |
260 |
395 |
349 |
390 |
| 50SW20-45-7.5L |
50 |
50 |
110 |
140 |
4- ∅14 |
284 |
626 |
221 |
777 |
105 |
484 |
133 |
137.5 |
200 |
320 |
272 |
284 |

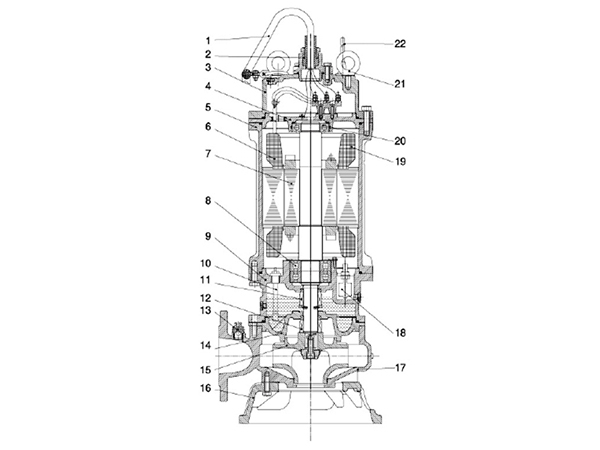

مواد مكونات المضخة
| الرقم | الجزء | المواد |
| 1 | الكابل | |
| 2 | حامل الكابل | HT200 |
| 3 | الغطاء العلوي | HT200 |
| 4 | كرسي المحمل العلوي | HT200 |
| 5 | الإطار | HT200 |
| 6 | الجزء الساكن | |
| 7 | الدوارة | |
| 8 | كرسي التحميل | |
| 9 | حجرة الزيت | HT200 |
| 10 | جهاز كاشف* | |
| 11 | سدادة ميكانيكية | سيليكون / كربون |
| 12 | مانع التسرب الميكانيكي | سيليكون / كربون |
| 13 | صمام تنفيس | |
| 14 | غلاف المضخة | HT200 |
| 15 | دفاعة (مروحة) | HT200 |
| 16 | لوح القاعدة | HT200 |
| 17 | جسم المضخة | HT200 |
| 18 | عوامة* | |
| 19 | مستشعر حراري* | |
| 20 | كرسي التحميل | |
| 21 | حلقة | 06Cr19Ni10 |
| 22 | كابل الإشارة* | |
ملاحظة: بالنسبة للأجزاء التي توجد عليها علامة النجمة (*) مثل، جهاز الكاشف والعوامة والمستشعر الحراري وكابل الإشارة، فيمكن توفيرها عند الطلب.
