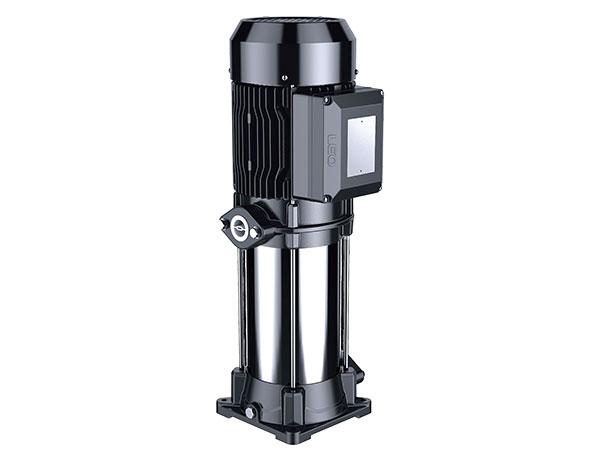

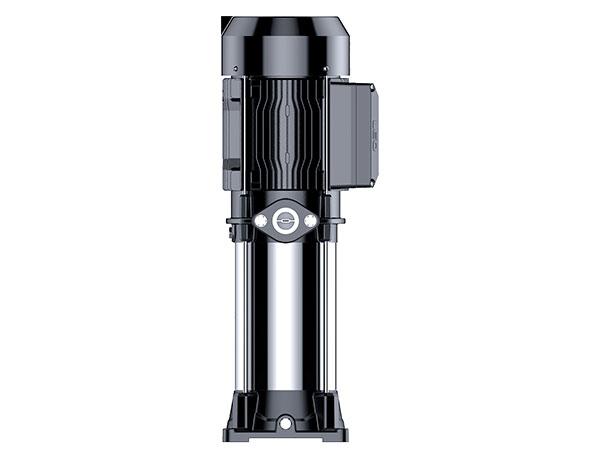

مضخة طاردة مركزية رأسية متعددة المراحل EVS
الإستخدامات
إن المضخة الطاردة المركزية الرأسية متعددة المراحلEVS مناسبة لنقل سوائل منخفضة اللزوجة والغير قابلة للإشتعال والمقاومة للإنفجار والخالية من المواد الصلبة أو الألياف. إنها ملائمة أيضاً لتزويد المياه وتصريفها لناطحات السحاب والفلترة ونقلها في المنشآت المائية وتعزيز الضغط في الأنابيب الرئيسية وأنظمة التنظيف والغسل وتغذية المرجل وتبريد دورة المياه وأنظمة معالجة المياه والأنظمة الإضافية ومعدات الدعم.
أنظمة الفلترة الفائقة، أنظمة التناضح العكسي.
حالات التشغيل:
مروحة AISI304، ناثر، ماسورة
عمود الإدارة ستانلس ستيل
معدل درجة الحرارة: +4℃ ~ +60℃
مدخل ومخرج حديد الصب مع معالجة خاصة لمقاومى الصدأ
قيمة PH للسائل : 6.5-8.5
أقصى ضغط للتشغيل: 15عمود
الإرتفاع عن سطح البحر: يصل إلى 1000م
كراسي التحميل C&U
مميزات المحرك
محرك مع ملف نحاسي
صنف العزل: F
صنف الحماية: IP55
الأبعاد
| النموذج |
A |
B |
C |
D |
E |
F |
المدخل |
المخرج |
|
| EVS2-6 |
587 |
241.5 |
248 |
126.5 |
230 |
134 |
G1 |
G1 |
|
| EVS2-7 |
612 |
266.5 |
248 |
126.5 |
230 |
134 |
G1 |
G1 |
|
| EVS2-8 |
637 |
291.5 |
248 |
126.5 |
230 |
134 |
G1 |
G1 |
|

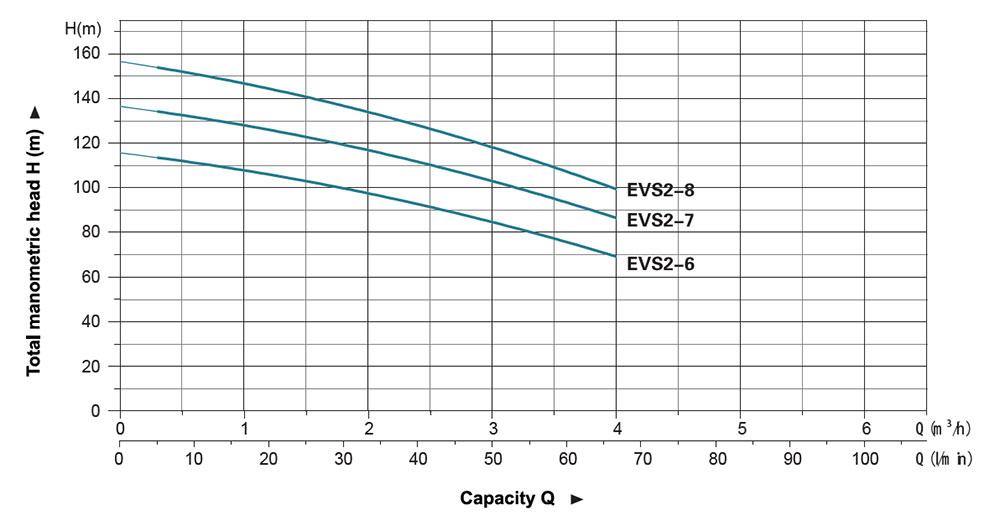

منحنيات الأداء الهيدروليكي
معلومات التغليف
| النموذج |
GW (Kgs) |
L (mm) |
W (mm) |
H (mm) |
الكمية (PCS/20'TEU) |
|
| EVS2-6 |
41.44 |
730 |
330 |
370 |
336 |
|
| EVS2-7 |
43.97 |
730 |
330 |
370 |
336 |
|
| EVS2-8 |
44.74 |
730 |
330 |
370 |
336
|
|
الأبعاد
| النموذج |
A |
B |
C |
D |
E |
F |
المدخل |
المخرج |
|
| EVS4-6 |
587 |
241.5 |
248 |
126.5 |
230 |
134 |
G1 |
G1 |
|
| EVS4-7 |
612 |
266.5 |
248 |
126.5 |
238.5 |
141 |
G1 |
G1 |
|
| EVS4-8 |
637 |
291.5 |
248 |
126.5 |
238.5 |
141 |
G1 |
G1
|
|

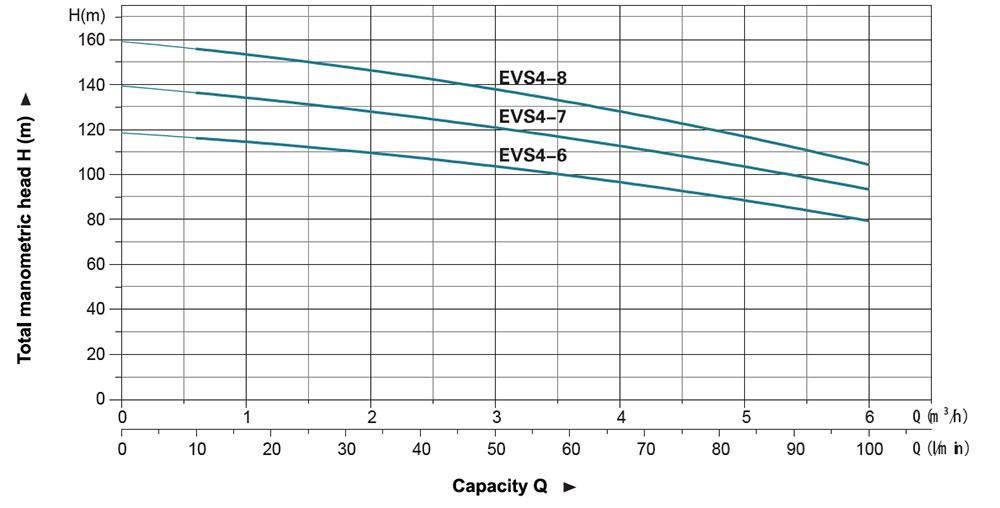

منحنيات الأداء الهيدروليكي
معلومات التغليف
| النموذج |
الوزن الإجمالي (Kgs) |
L (mm) |
W (mm) |
H (mm) |
الكمية (PCS/20'TEU) |
|
| EVS4-6 |
43.2 |
730 |
330 |
370 |
336 |
|
| EVS4-7 |
47.38 |
730 |
330 |
370 |
336 |
|
| EVS4-8 |
48.15 |
730 |
330 |
370 |
336
|
|

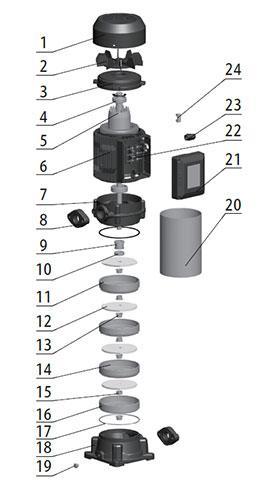

جدول المواد لمضخة طاردة مركزية رأسية متعددة المراحلEVS
| No. |
الجزء |
المادة |
| 1 |
غطاء المروحة |
08F |
| 2 |
المروحة |
PP |
| 3 |
الغطاء الخلفي |
حديد الصب |
| 4 |
كرسي التحميل |
|
| 5 |
الدوار |
|
| 6 |
الجزء الساكن |
|
| 7 |
قاعدة المحرك |
حديد الصب |
| 8 |
الحافة البيضاوية |
حديد الصب |
| 9 |
مانع التسرب الميكانيكي |
كربون/سيراميك |
| 10 |
جلبة التثبيت |
AISI304 |
| 11 |
الناثر المتوسط |
AISI304 |
| 12 |
المروحة |
AISI304 |
| 13 |
الجلبة |
AISI304 |
| 14 |
ناثر مع كرسي التحميل |
AISI304 |
| 15 |
جلبة دليلية |
AISI304 |
| 16 |
ناثر أساسي |
AISI304 |
| 17 |
حلقة-0 |
NBR |
| 18 |
القاعدة |
حديد الصب |
| 19 |
قابس التصريف |
|
| 20 |
البرميل |
AISI304 |
| 21 |
صندوق أطراف التوصيل |
ABS |
| 22 |
قاعدة الأسلاك |
|
| 23 |
مقبض الكابل |
|
| 24 |
مقطع الأسلاك |
|
